7OM-1601
1-16
1 章 3. 各部の名称と取扱い方法
3.4 マガジン
注意
マガジンは重量物のため、移動する場合などは取扱いに注
意してください。
腕や腰を痛める原因となります。
通知
マガジンの総質量が 20 kg を超える場合は、二人で持ち上
げて移動してください。
トレイをセットしたパレットを搭載するための機構で、マガジンを交換す
ることで、セットされた部品を一括交換できます。
•
“部品総厚 ≦ 8 mm”の場合
15 段マガジン (15 パレット /1 マガジン )、12mm ピッチ
注 意
(a) マガジンは重ね積みしないでください。
また、マガジンの上面に物を載せないでください。
マガジンが変形すると、装置が故障するなどの異常の原因につなが
るおそれがあります。
(b) マガジンを床に置く場合は、マガジンの底面にごみなどの異物がな
いことを確認してください。
マガジンの底面にごみなどが付着した状態のまま使用した場合、マ
ガジンが傾いた状態で運転されることになり、故障の原因につなが
るおそれがあります。
(c) マガジンの側面にシールやテープなどを貼付けないでください。
誤動作の原因となります。
•
マガジンの最大搭載総質量
マガジンに搭載可能な総質量 (( パレット + トレイ部品 )× 段数 ) は
40kg です。
1011-003
7OM-1601
1 章 3. 各部の名称と取扱い方法
1-17
3.4.1 パレットの取付け手順
通知
パレットはマガジン内に平行にセットしてください。
パレットが平行にセットされていないと、トラバースがパ
レットを引出すことができず、パレット上の部品をばらま
いたり、パレットまたは装置を破損させるおそれがありま
す。
手順
(1) マガジン扉を開く。
注 意
マガジン扉が変形した状態のままで運転を行うと、故障の原因とな
ります。
(2) トレイをセットしたパレットを、左右の段番号を合せ、パレットを
押込む。
注 意
•
パレットをマガジンにセットする場合は、パレットの表裏を間
違えないようにしてください。
パレットの表裏を間違えた場合は異常を検出できませんので、
故障の原因となります。
•
GXH-1/3 用パレットは使用できません。
GXH-1/3 用パレットをマガジンにセットすると、マガジン扉が完
全に閉まりません。
(3) マガジン扉を閉める。
注 意
マガジン扉を乱暴に閉じると、トレイから部品が飛出すおそれがあ
りますので、静かに、確実に、扉を閉じてください。
部品の吸着ミスや装置故障の原因となります。
3.4.2 パレットの取出し手順
手順
(1) マガジン扉を開く。
(2) マガジンから取出したいパレットを引抜く。
1003-003
7OM-1601
1-18
1 章 3. 各部の名称と取扱い方法
3.4.3 マガジンの交換
•
マガジンの取付け手順
手順
(1) 準備完了スイッチの LED が消灯していることを確認し、扉を開ける。
ノート
準備完了スイッチの LED が緑色に点灯しているときは、扉を開ける
ことはできません。

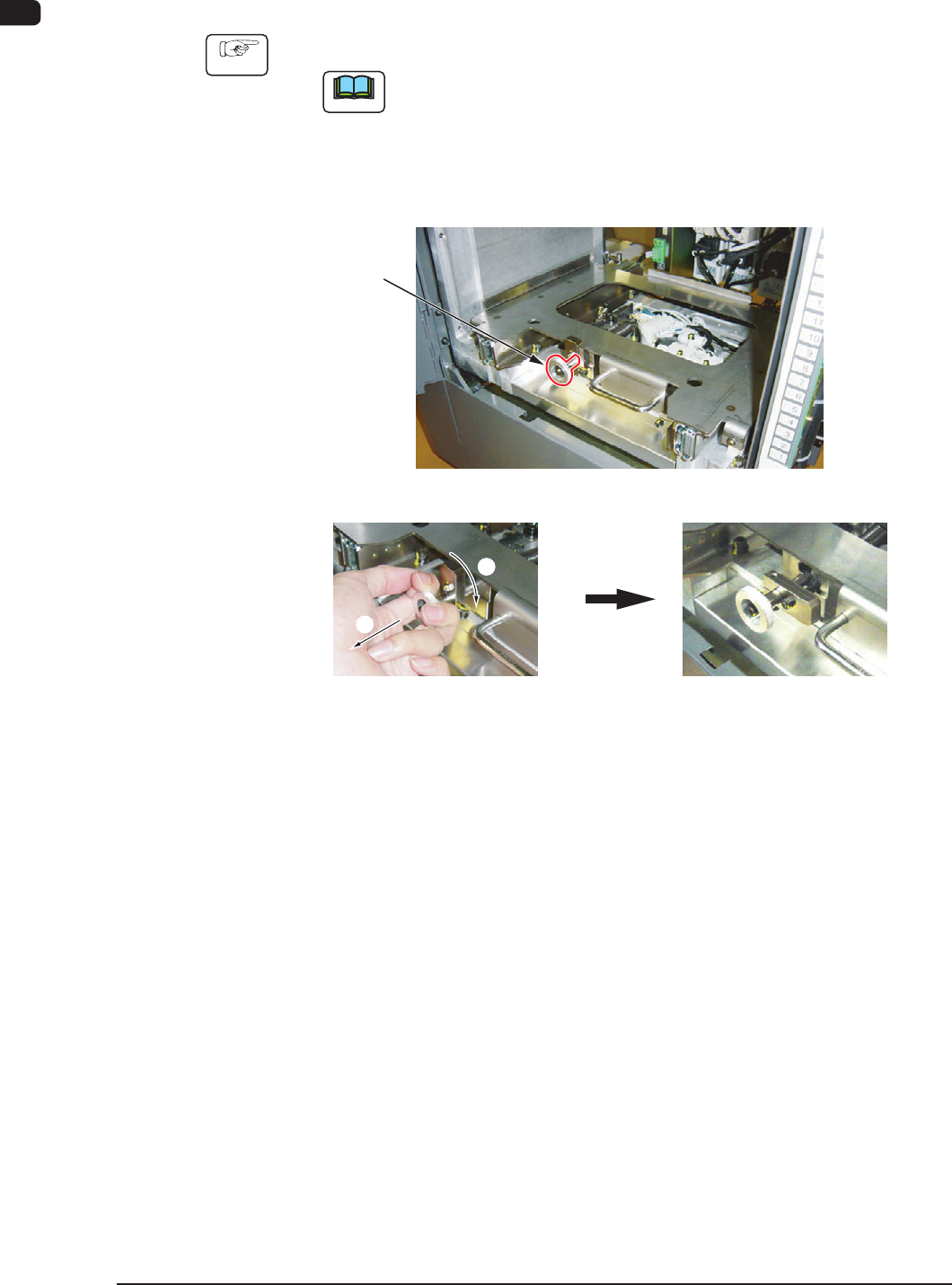

(2) マガジンストッパのつまみを手前に引っ張りながら、時計回り方向
へ約 90°回す。
つまみ
つまみを手前に引きながら、時計回りに約90°回します。
2
1
マガジン搭載部 F7A7
1003-002
