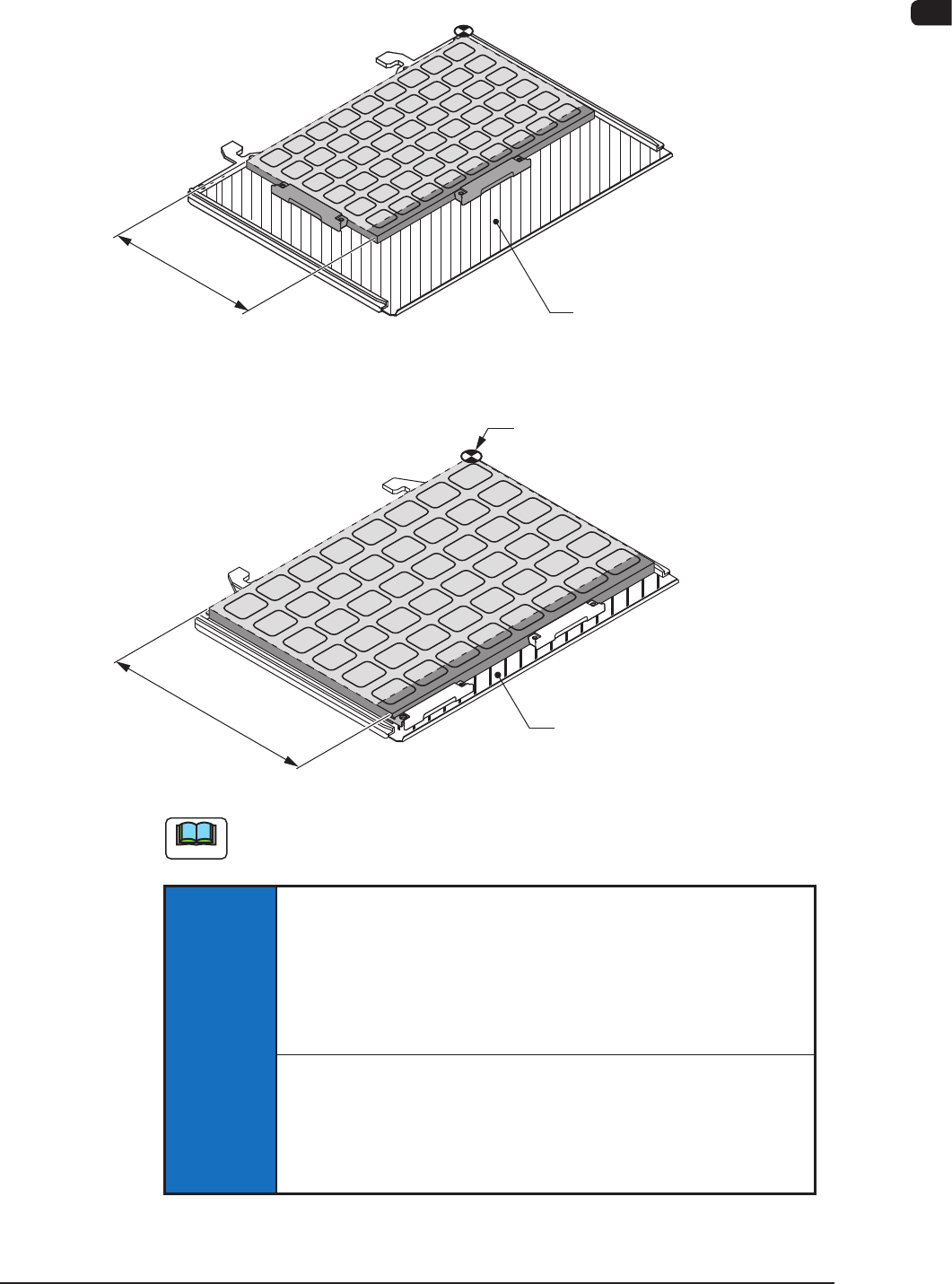

3.5 パレット
•
JEDEC
サイズ多段トレイフィーダ
(FP-G100)
の場合
トレイ
配置不可範囲
136 mm
•
FULL
サイズ多段トレイフィーダ
(FP-G200)
の場合
トレイ配置不可範囲
230 mm
パレット原点
パレット F7A9
ノート
斜線部には、トレイを配置できません。
通知
パレットは丁寧に取扱ってください。
パレットが変形してしまうおそれがあります。
•
パレットを床などに落とさない
•
パレットに局部的な力を加えない
•
パレットを積み重ねて保管しない
変形したパレットを使用すると、吸着ミスなどが発生する
ことがあります。
吸着ミスなどが多発する場合、新しいパレットを使用して
ください。
1109-004
7OM-1601
1-22
1 章 3. 各部の名称と取扱い方法
•
トレイの取付け手順
手順

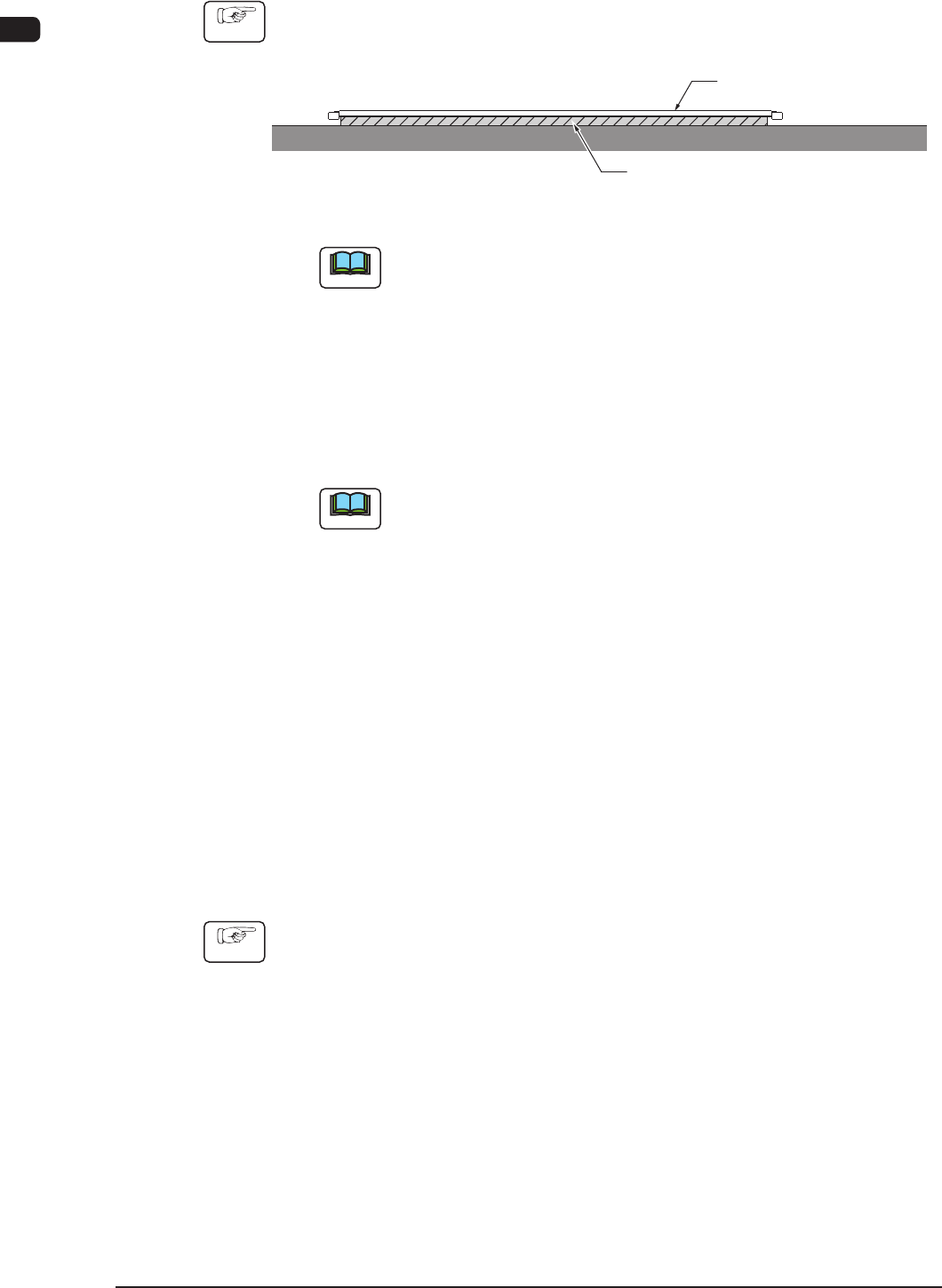

(1) パレットの下に、下図のように厚さ 2 mm 以上の平らな硬い物を置く。
厚さ2 mm以上の平らな硬い物
パレット
F7A10
ノート
パレットの表裏を間違えないでください。
(2) トレイをパレットの奥右側へ載せる。
( トレイとパレットの間にすきまがあいていないことを確認してくだ
さい。)
(3) トレイ固定マグネットでトレイを固定する。
ノート
(a) トレイの種類、形状によっては、トレイ固定マグネットの固定
方法が異なりますので、注意してください。
(b) 総質量 ( トレイ + 部品 ) が 500g を超える場合、総質量に合せ、
トレイ固定マグネットをパレットの引出し方向に対して追加し
ます。
( トレイ固定マグネット 1 個につき約 500g ほど固定できます。)
(c) 装置仕様では 9 種類のトレイ取付けが可能となっていますが、
複数のトレイを取付ける場合、トレイ 4 個までを推奨します。
(4) トレイの取付けを確認する。
( 部品ズレ、部品飛び、トレイの浮き、トレイ固定マグネットのズレ
があるかを確認します。)
•
トレイ取外し手順
手順
(1) トレイ固定マグネットを取外す。
(2) パレットからトレイを取外す。
1003-003
7OM-1601
1 章 3. 各部の名称と取扱い方法
1-23
•

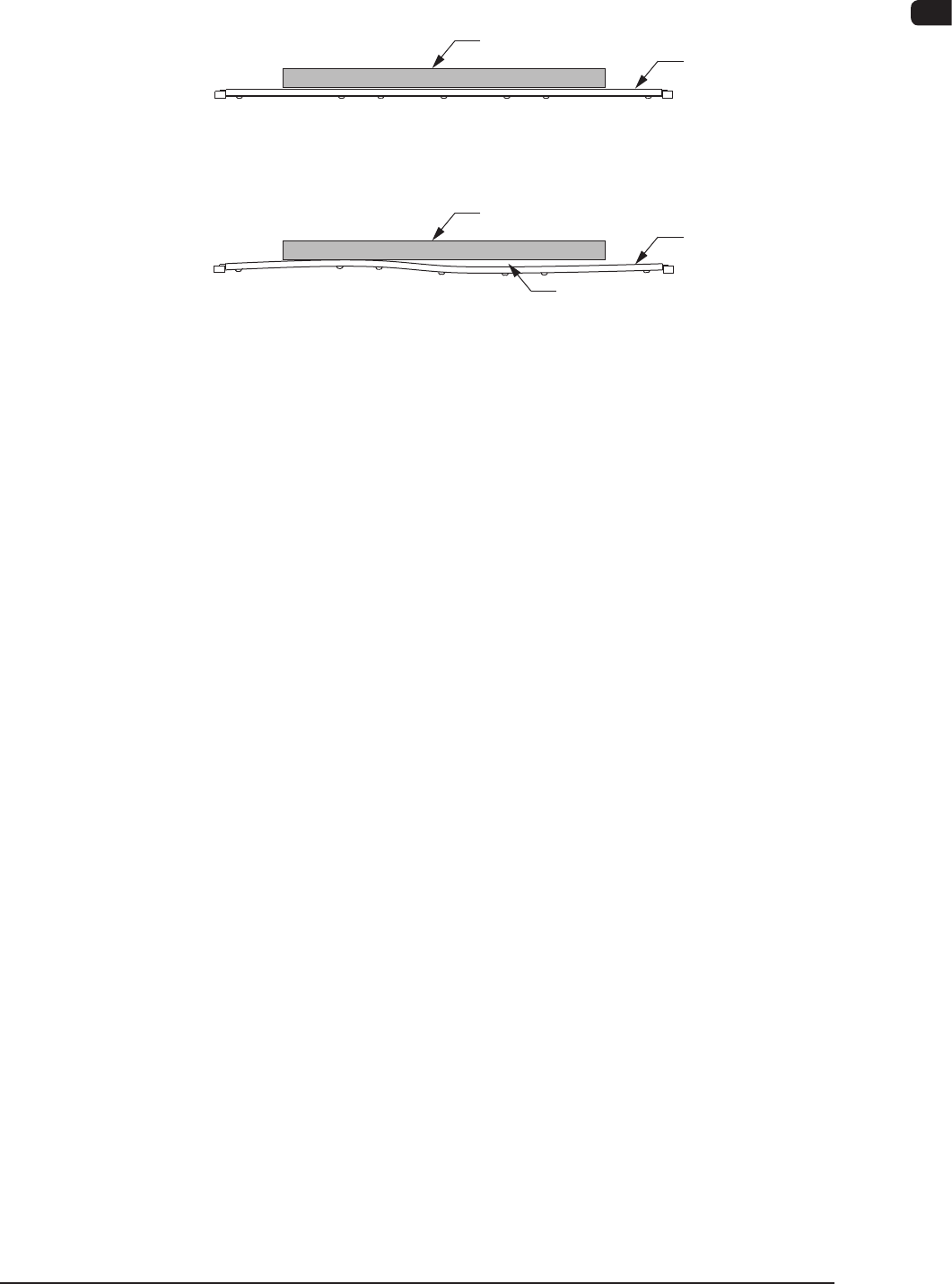

パレットが変形しているかどうかを確認するには
パレットを平らなところに置き、スケールなどをあて、パレットの全上
面に浮きなどがないかを確認します。
スケール
スケール
パレット
パレット
浮き
パレットが変形しているかどうかの確認 F7A11
0906-001
