2 章 2. 生産運転メニュー
(F02) トレイフィーダデータ

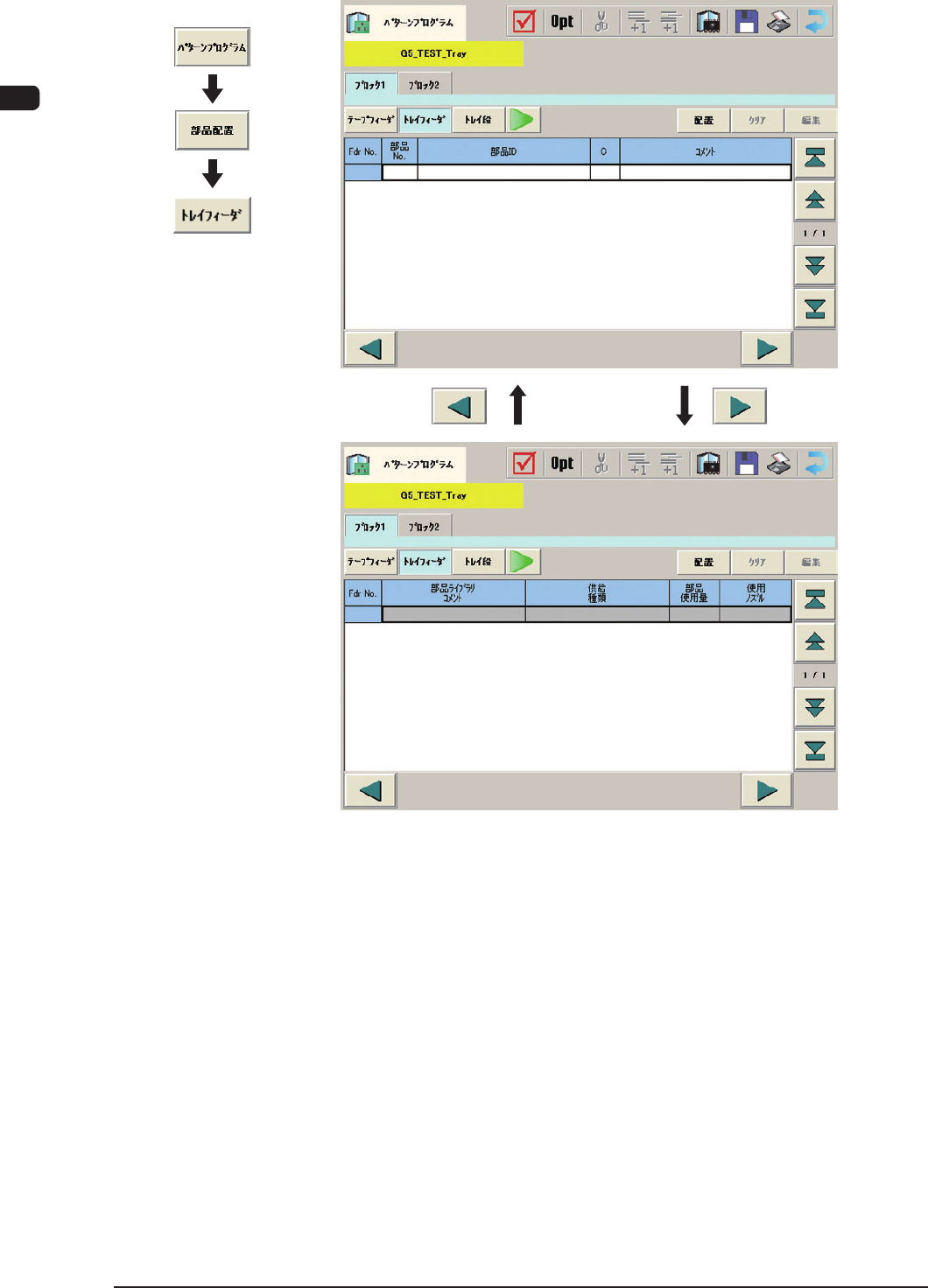

“トレイ”編集画面 F7B15
画面展開
1109-003
7OM-1601
2 章 2. 生産運転メニュー
2-19
(F02_01) Fdr No.
部品配置データのフィーダ番号を示します。

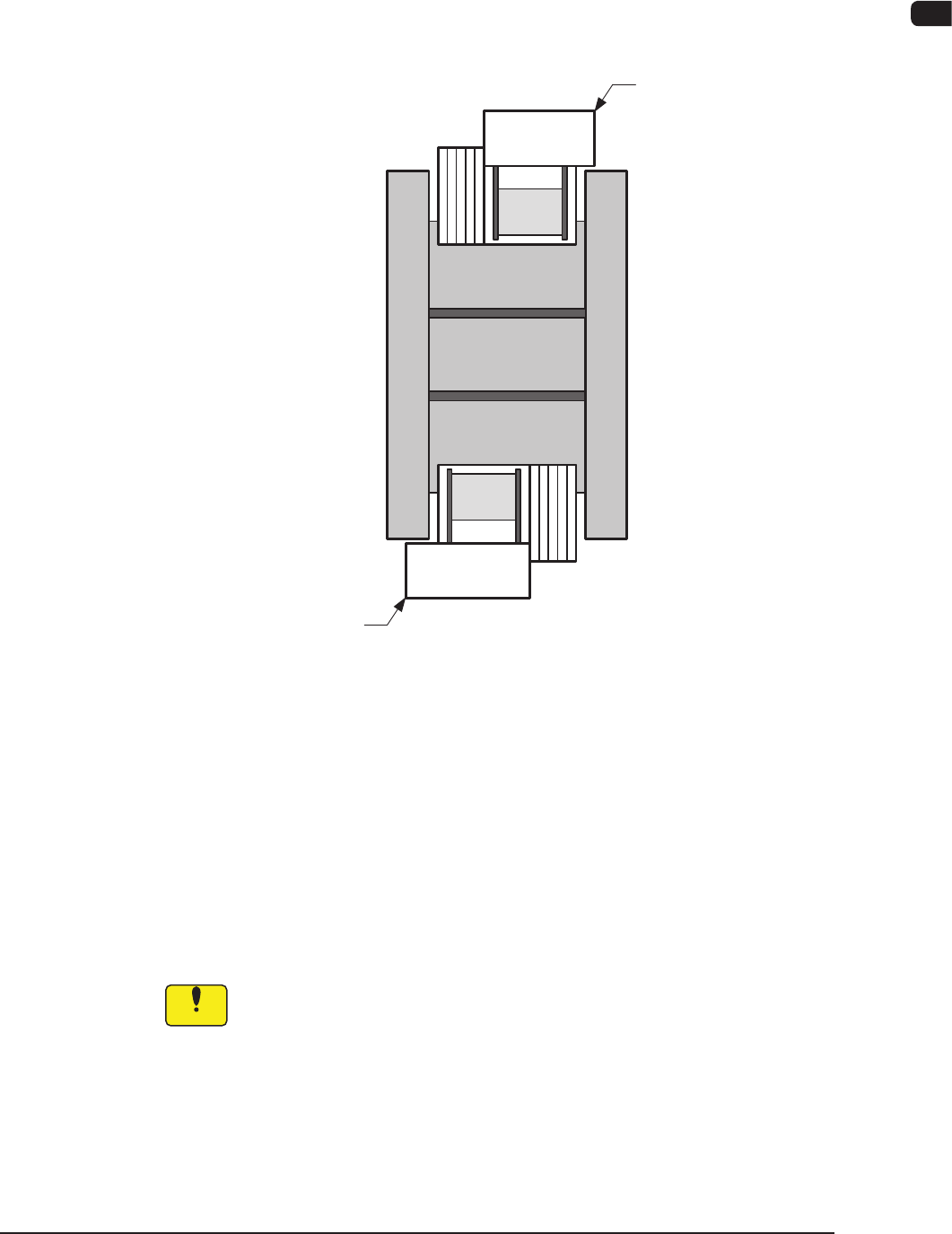

多段トレイフィーダを設置した場合の Fdr No. は以下になります。
多段トレイフィーダ 1 : 501 ～ 599
多段トレイフィーダ 2 : 601 ～ 699
多段トレイフィーダ 1
多段トレイフィーダ 2
501～599
601～699
装置後面
装置前面
多段トレイフィーダ 1、2 使用時 F7B16
(F02_02) 部品 No.
部品 No. を示します。
(F02_03) 部品 ID
部品 ID を設定します。
(F02_04) C
コントロールコマンドを設定します。
注 意
以下に記載しているコントロールコマンド以外を使用すると、そのス
テップは無効となります。
-( ハイフン ) : 部品配置データのステップとして扱われます。
E : 部品配置データの終りを示します。
そのステップは有効です。
S : 部品配置データとしてそのステップを無効にします。
X : 部品配置データとしてそのステップを無効にして、
データの終りを示します。
1109-003
7OM-1601
2-20
2 章 2. 生産運転メニュー
(F02_05) コメント
各 Fdr No. ごとのコメントを設定します。
最大 32 文字の設定が可能です。
使用できる文字は、半角英数字および記号です。
ノート
(a) このコメントを設定しなくても装置の動作に影響ありません。
(b) Fdr No. に対する部品の情報などを設定しておくと便利です。
(F02_06) 部品ライブラリコメント
部品ライブラリデータで入力されたコメントが表示されます。
(F02_07) 供給種類
部品ライブラリデータで設定されているデータが表示されます。
(F02_08) 部品使用量
1 割基板当たりの使用量を表示します。
(F02_09) 使用ノズル
使用されているノズルを表示します。
