7OM-1601
2-24
2 章 2. 生産運転メニュー
2.4.5 部品ライブラリ

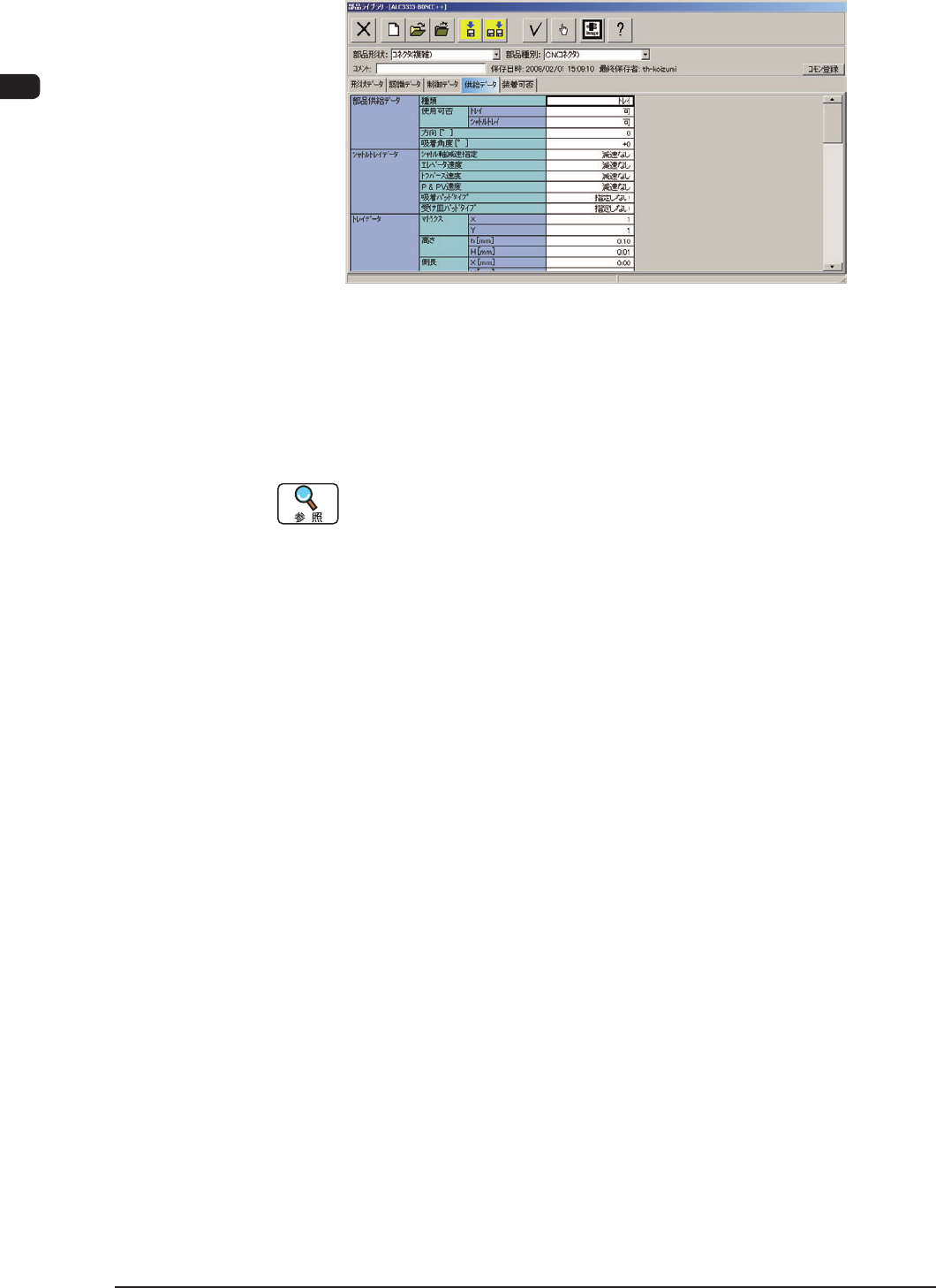

“供給データ”タブシート F7B20
供給データ
すべての部品形状“円筒、角形、異形、IC( 単純 )、IC( 複雑 ) コネクタ ( 単
純 )、コネクタ ( 複雑 )、その他リード付き ( 単純 )、その他リード付き ( 複
雑 )、BGA/CSP”に対応するタブシートです。
各データの詳細については、“6 巻 2 章 1.5 供給データ”を参照してく
ださい。
部品供給データの種類に“トレイ”を設定し、他の部品供給データおよび
トレイデータを入力してください。
1109-004
7OM-1601
2 章 2. 生産運転メニュー
2-25
2.4.6 部品ライブラリ一時変更
生産機種の部品供給データの確認と変更を行うことができます。
[1]
[2]
[3]
[4]
[4]
“部品供給データ変更” 画面 (1/3) F7B21
[1]
[2]
[3]
[4]
[4]
“部品供給データ変更” 画面 (2/3) F7B22
1109-002
7OM-1601
2-26
2 章 2. 生産運転メニュー
[1]
[2]
[3]
[4]
[4]
“部品供給データ変更” 画面 (3/3) F7B23
[1] ユニット選択ボタン
部品供給データの確認、変更したいフィーダを選択します。
[2] 部品供給データ一覧
[1] で選択された多段トレイフィーダの部品供給データが表示されま
す。
[3] 機能ボタン
部品供給方向、吸着補正追従 X、吸着補正追従 Y、吸着レベル、装
着レベル、立ち検出レベルを変更することができます。
[4] [ 表示切り替え ]、[ ライブラリ戻し ]、[ 設定 ] ボタン
[ 表示切り替え ] : ページを切替えます。
[ ライブラリ戻し ] : 選択している部品データを部品ライブラリに登
録されている初期値に戻します。
[ 設定 ] : 変更した内容で設定を行います。
