2 章 2. 生産運転メニュー
[1]
[2]
[3]
[4]
[4]

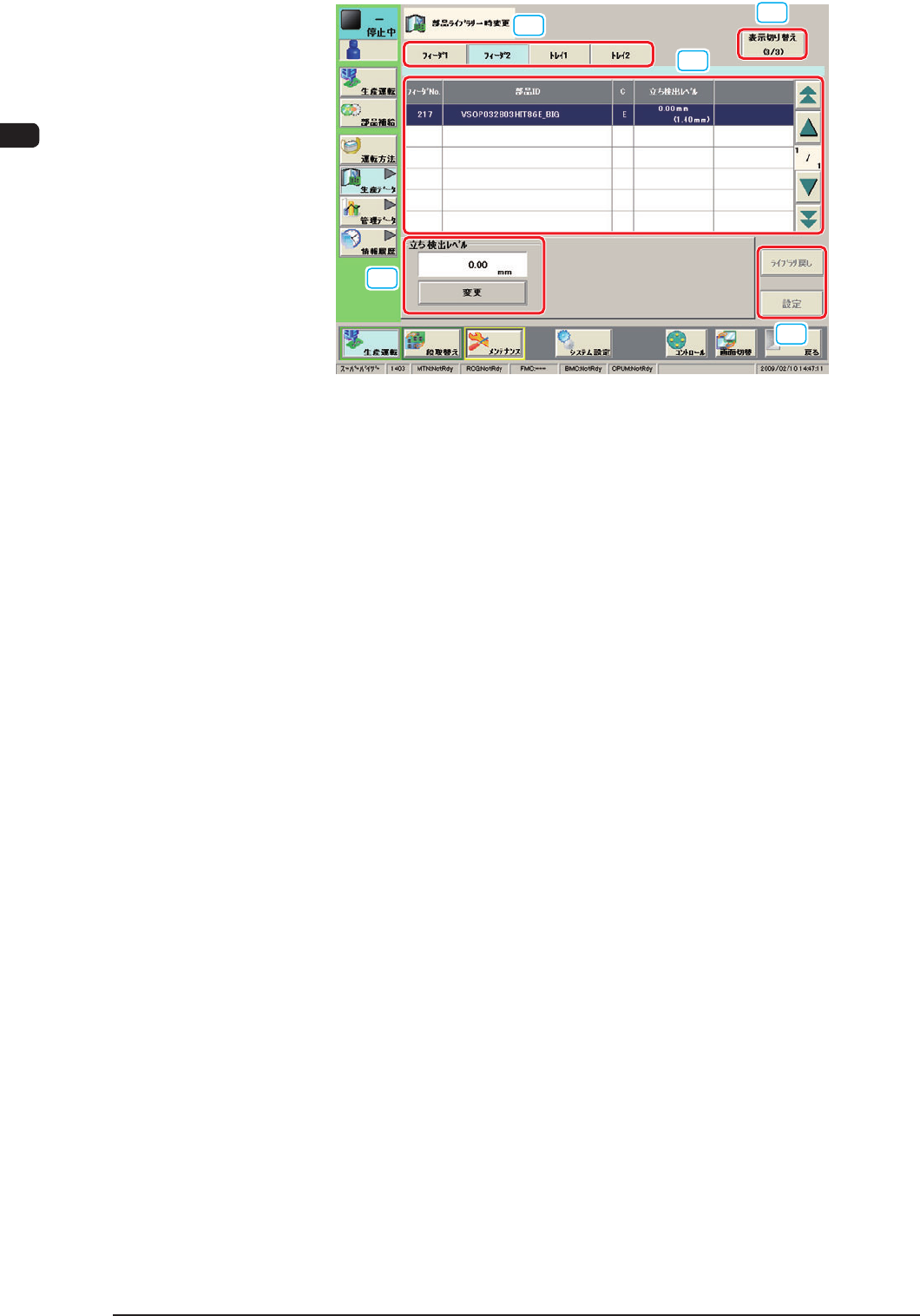

“部品供給データ変更” 画面 (3/3) F7B23
[1] ユニット選択ボタン
部品供給データの確認、変更したいフィーダを選択します。
[2] 部品供給データ一覧
[1] で選択された多段トレイフィーダの部品供給データが表示されま
す。
[3] 機能ボタン
部品供給方向、吸着補正追従 X、吸着補正追従 Y、吸着レベル、装
着レベル、立ち検出レベルを変更することができます。
[4] [ 表示切り替え ]、[ ライブラリ戻し ]、[ 設定 ] ボタン
[ 表示切り替え ] : ページを切替えます。
[ ライブラリ戻し ] : 選択している部品データを部品ライブラリに登
録されている初期値に戻します。
[ 設定 ] : 変更した内容で設定を行います。
0906-001
7OM-1601
2 章 3. 段取替えメニュー
2-271109-002
3. 段取替えメニュー
3.1 段取替えメニューの概要
段取替えメニューは、以下のサブメニューおよび画面によって構成されて
います。
ノート
灰色で塗りつぶされている部分は、多段トレイフィーダに関連する項目
です。
段取替えメニュー
機種切替え
バックアップピン
基板移載
ノズル交換
吸着位置教示
XY ビームテスト
部品認識テスト
基板認識テスト
トレイマトリクス
トレイ吸着位置
吸着位置補正
テスト & 教示
3.2.1
3.2.2
3.2.3
参照項番号
3.2
段取替えメニューの概要 F7B24
7OM-1601
2-28
2 章 3. 段取替えメニュー
3.2 テスト & 教示
トレイマトリクス、トレイ吸着位置および吸着位置補正のテストと教示を
行います。

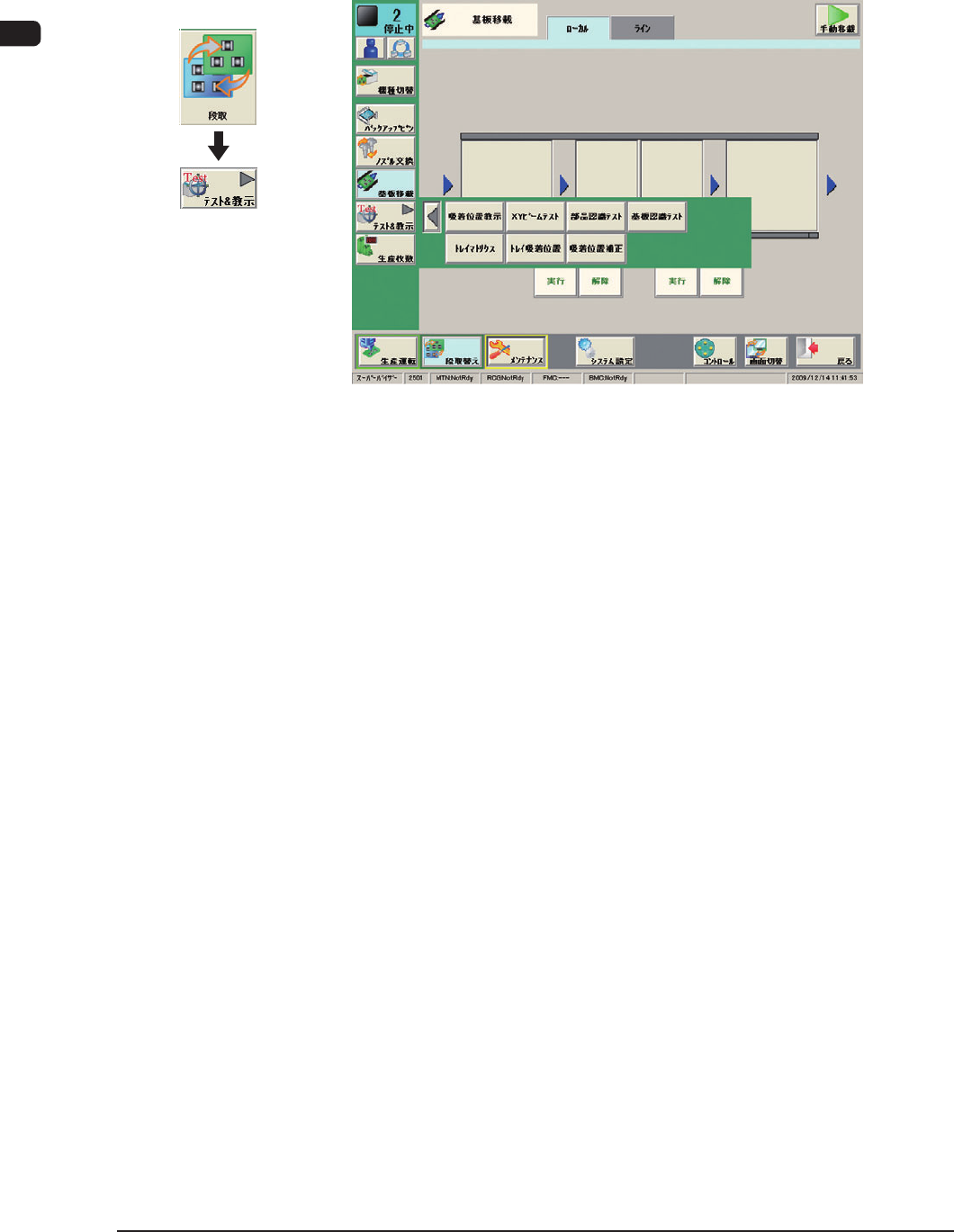

テスト & 教示 F7B25
1109-003
