TR7DN-Rev02 - 第11页
- 8 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-18014 ST BASE ASM ＳＴ ベース組 1 2 401-17356 Z STACKER BASE L Ｚ スタッカベース Ｌ (2) 3 E2008-716-000 LINEAR BUSHING リニアブッシュ (8) 4 E1314-717-000 Z LINEAR BUSHING SPA CER Ｙ…
- 7 -

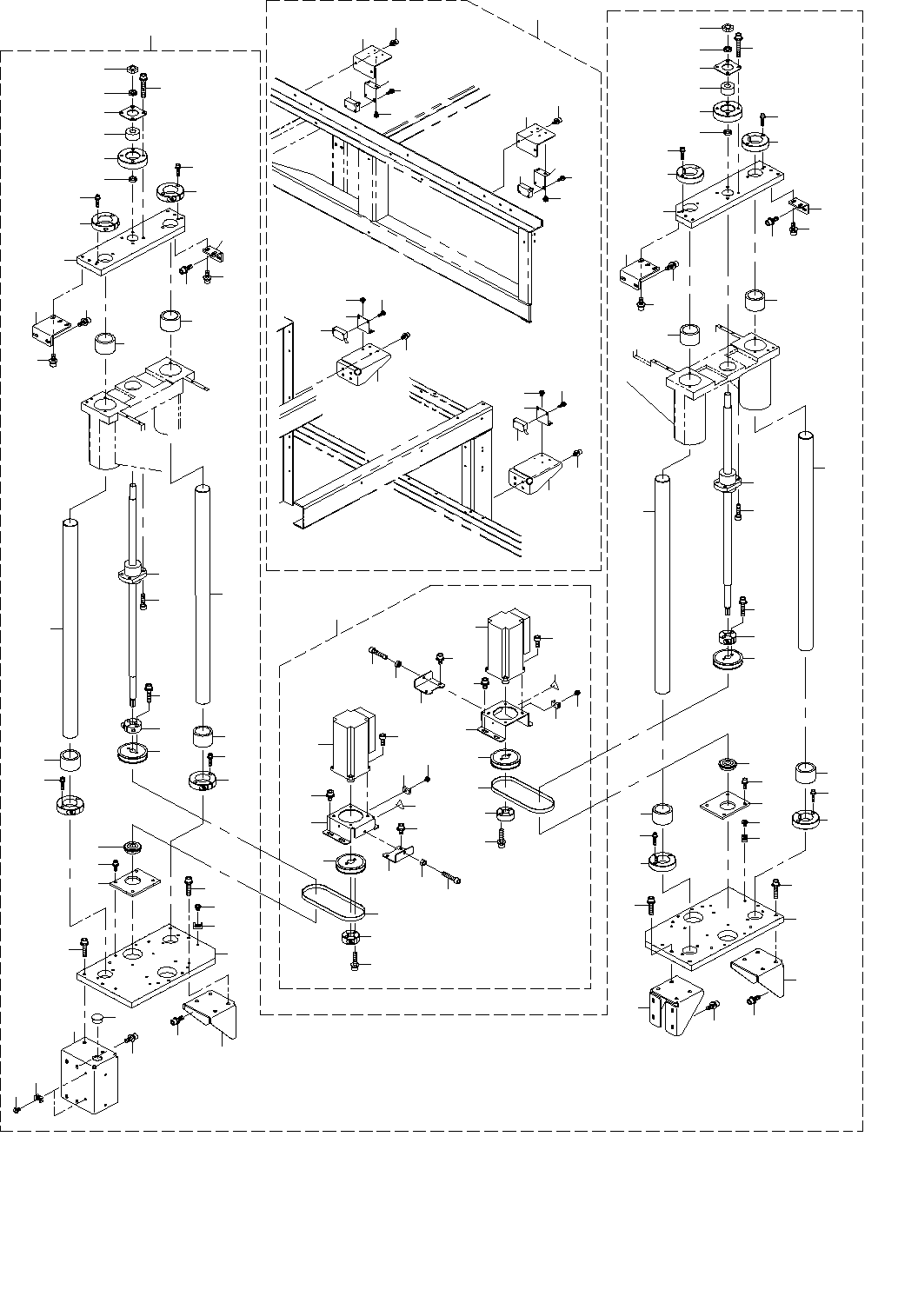

4. Z UNIT (1)
Ｚ ユニット（１）
2
2
3
3
3
3
3
3
3
3
4
4
4
4
5
5
5
5
5
5
6
6
6
6
6
5
5
6
6
6
8
9
10
10
11
12
11
12
13
13
13
13
14
14
15
15
16
17
16
17
19
22
24
21
23
25
26
27
28
29
20
30
31
30
31
19
20
29
24
25
21
22
26
27
28
30
31
30
31
23
33
34
35
36
37
37
38
40
39
40
39
32
33
34
35
36
37
37
38
32
42
43
44
44
42
41
43
44
44
45
46
46
45
47
49
48
49
51
53
54
54
54
54
55
55
55
55
56
56
57
57
57
57
57
57
50
59
59
63
58
64
59
58
62
59
64
17
16
17
16
41
10
B
A
B
18
18
A
52
1
7
60
61
- 8 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18014 ST BASE ASM
ＳＴ ベース組
1
2 401-17356 Z STACKER BASE L
Ｚ スタッカベース Ｌ
(2)
3 E2008-716-000 LINEAR BUSHING
リニアブッシュ
(8)
4 E1314-717-000 Z LINEAR BUSHING SPACER
Ｙレール
(4)
5 400-52109 Z LINEAR ST
Ｚリニア ＳＴ
(8)
6 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(16)
7 401-18015 ST STAGE ASM
ＳＴステージ組
1
8 401-17350 ZST BASE 7S L
ＺＳＴ ベース ７Ｓ Ｌ
(1)
9 401-17351 ZST BASE 7S R
ＺＳＴ ベース ７Ｓ Ｒ
(1)
10 SL-6041092-TN SCREW M4 L=10
座金付き六角穴ボルト Ｍ４ Ｌ＝１０
(12)
11 401-17349 ZST SIDE GUIDE L
ＺＳＴ スライドガイド Ｌ
(2)
12 401-19199 ZST SIDE GUIDE R
ＺＳＴ スライドガイド Ｒ
(2)
13 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(12)
14 400-48986 ZST LOCK
ＺＳＴ ロック
(2)
15 SM-6040602-TN SCREW
六角穴ボルト
(4)
16 400-48688 ZST STOPPER
ＺＳＴ ストッパ
(4)
17 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
18 401-18020 Z SHUT ASM
Ｚ ＳＨＵＴ 組
(2)
19 401-17339 SHUT CYL BR
シャッタシリンダ ＢＲ
(1)
20 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
21 PA-1001024-A0 FREE MOUNT CYLINDER
フリーマウント シリンダ
(1)
22 SM-6031202-TN SCREW M3X12
六角穴ボルト Ｍ３Ｘ１２
(2)
23 PC-0105080-00 SPEED CONTROLLER
スピード コントローラ
(2)
24 401-17340 SHUTTER FOOK
シャッタフック
(1)
25 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(2)
26 401-17342 SHUT SENSOR DOG
シャッタセンサドグ
(1)
27 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
28 401-17338 SHUT SENSOR BR
シャッタセンサ ＢＲ
(1)
29 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(2)
30 HD-0005700-0A SENSOR
フォトセンサ
(2)
31 SL-4031081-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(2)
32 401-18021 ST CLAMP ASM
ＳＴクランプ組
(2)
33 E1214-726-000 ST CLAMP
スタッカクランプ
(1)
34 SM-6040602-TN SCREW
六角穴ボルト
(4)
35 SM-6041602-TN SCREW M4X16
六角穴ボルト Ｍ４Ｘ１６
(1)
36 WP-0430801-SC WASHER M4
平座金 Ｍ４
(1)
37 NM-6040003-SC NUT M4X0.7 TYPE3
六角ナット Ｍ４Ｘ０．７ ３種
(2)
38 400-48692 ZST CLAMP DOG
ＺＳＴクランプドグ
(1)
39 HD-0017100-00 SENSOR
フォトインタラプタ
(1)
40 SL-4041491-SC SCREW M4 L=14
座金付きなべ小ねじ Ｍ４ Ｌ＝１４
(1)
41 401-17357 PLA SUPPORT
ＰＬＡサポート
(2)
42 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(4)
43 401-17332 PRARAIL
ＰＲＡＲＡＩＬ
(2)
44 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
45 HD-0009000-00 SENSOR
フォトセンサ
(2)
46 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(4)
47 401-20652 Z SENSOR DOG L
Ｚ センサドグ Ｌ
(1)
48 401-20653 Z SENSOR DOG R
Ｚ センサドグ Ｒ
(1)
49 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
50 401-17348 Z SENSOR BR B
Ｚ センサ ＢＲ Ｂ
(1)
51 401-17355 Z SENSOR BR B D
Ｚ センサ ＢＲ Ｂ Ｄ
(1)
52 401-17346 Z SENSOR BR A
Ｚ センサ ＢＲ Ａ
(1)
53 401-17354 Z SENSOR BR A D
Ｚ センサ ＢＲ Ａ Ｄ
(1)
54 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
55 400-45713 PHOTO SENSOR
フォトセンサ
(4)
56 HD-0005700-0A SENSOR
フォトセンサ
(2)
57 SL-4031081-SC SCREW M3 L=10
座金付きなべ小ねじ Ｍ３ Ｌ＝１０
(6)
58 PJ-0320390-01 URETHANE BARBED JOINT
ウレタンバーブ継手
(6)
59 E3274-760-000 SILENCER
サイレンサ
(4)
60 HX-0034400-00 FIXED BASE
束線パーツ
(14)
61 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(14)
62 401-17207 SHT OPEN A S.V. ASM
シャッタオープンＡ Ｓ．Ｖ．組
(1)
63 401-17220 SHT OPEN B S.V. ASM
シャッタオープンＢ Ｓ．Ｖ．組
(1)
64 SL-4030691-SC SCREW M3 L=6
座金付きなべ小ねじ Ｍ３ Ｌ＝６
(4)
- 9 -
