TR7DN-Rev02 - 第19页
- 16 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-17601 CHUCK SLIDER BASE L ASM チャックスライダベース Ｌ 組 1 2 401-19352 Y SLIDER BASE Ｙスライダベース (1) 3 PH-0400122 -C0 PARALLEL PI N TYPE B 4X1 2 平行ピン Ｂ種 ４Ｘ１２ (2) 4 401-193…
- 15 -

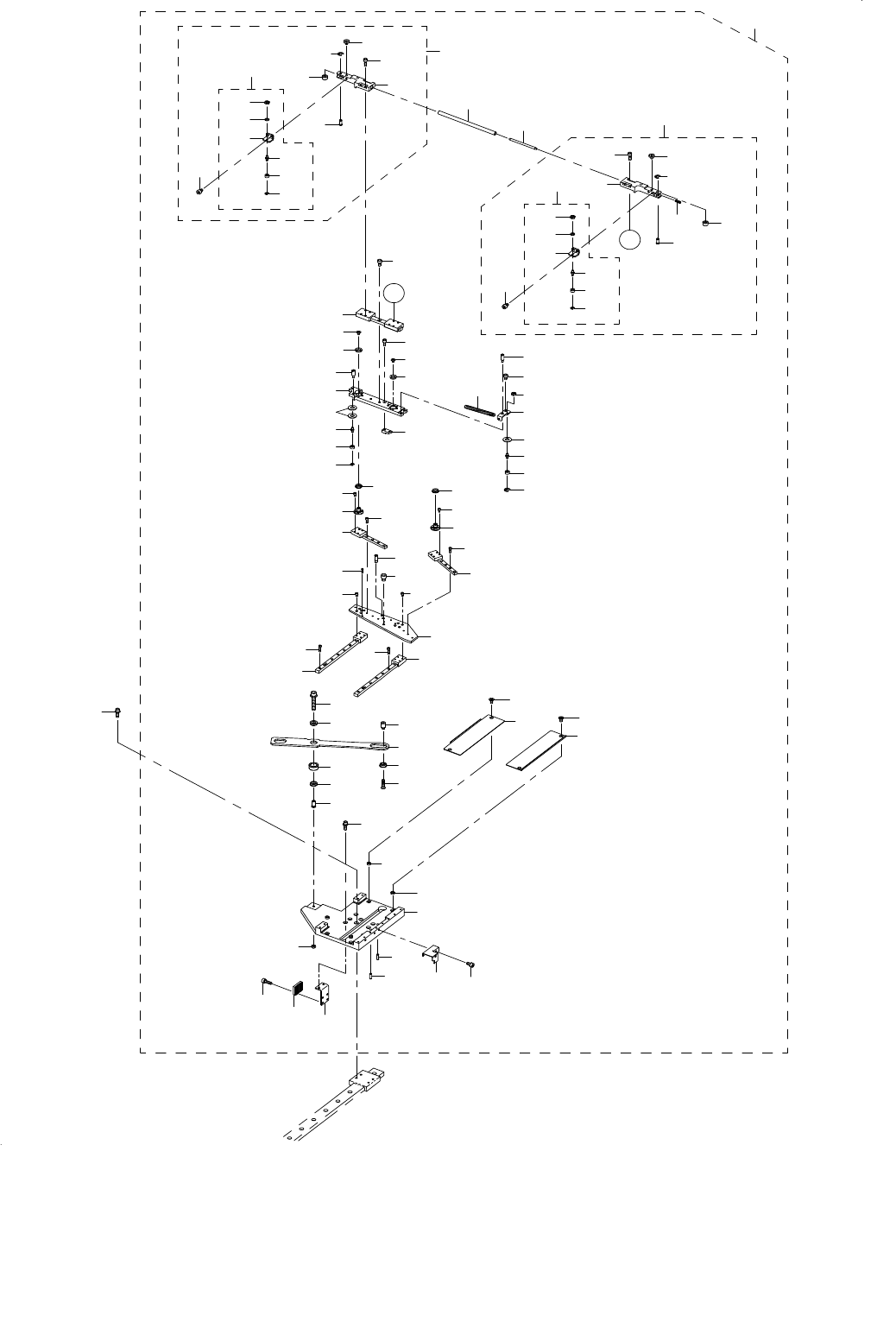

8. Y UNIT (3)
Ｙ ユニット（３）
A
2
3
3
4
4
5
5
6
7
7
8
8
9
9
10
11
12
14
20
18
15
16
17
19
21
13
22
23
23
24
25
24
25
25
26
25
26
27
30
31
32
33
34
35
36
37
38
39
40
41
42
29
28
43
44
45
46
64
63
66
67
68
69
70
71
72
65
74
75
73
76
77
48
49
50
57
55
54
53
52
51
56
58
60
59
61
62
A
78
78
79
80
81
81
82
83
85
86
87
88
1
84
47
34
- 16 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-17601 CHUCK SLIDER BASE L ASM
チャックスライダベース Ｌ 組
1
2 401-19352 Y SLIDER BASE
Ｙスライダベース
(1)
3 PH-0400122-C0 PARALLEL PIN TYPE B 4X12
平行ピン Ｂ種 ４Ｘ１２
(2)
4 401-19372 GUIDE
ガイド
(2)
5 SM-6020802-TN SCREW M2 L=8
六角穴ボルト Ｍ２ Ｌ＝８
(12)
6 401-19354 CHUCK B L SLIDE BASE
チャック Ｂ Ｌ スライドベース
(1)
7 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(8)
8 401-17420 CHUCK B L SLIDER GUIDE
チャック Ｂ Ｌ スライドガイド
(2)
9 SM-6020502-TN SCREW M2 L=5
六角穴ボルト Ｍ２ Ｌ＝５
(11)
10 E6347-705-000 FASTENER PIN BX3
ファスナーピン ＢＸ３
(1)
11 SM-6040602-TN BOLT
六角穴ボルト
(1)
12 E1455-726-000 STOPPER BOLT
ストッパボルト
(1)
13 400-49269 Y SLIDE LINK
Ｙ スライドリンク
(1)
14 400-49268 PIVOT SLEEVE
ピボットスリーブ
(1)
15 SB-1060007-00 BEARING
ころがり軸受
(1)
16 400-49273 SCREW
ねじ
(1)
17 400-49266 PIVOT SLEEVE A
ピボットスリーブ Ａ
(1)
18 SB-1060007-00 BEARING
ころがり軸受
(1)
19 400-49267 PIVOT COLLAR
ピボットカラー
(1)
20 SB-1060007-00 BEARING
ころがり軸受
(1)
21 SL-6042592-TN SCREW M4 L=25
座金付き六角穴ボルト Ｍ４ Ｌ＝２５
(1)
22 NM-6040001-SC NUT M4X0.7 TYPE1
六角ナット Ｍ４Ｘ×０．７ １種
(1)
23 401-17388 CHUCK BASE PIVOT SH
チャックベースピボット ＳＨ
(2)
24 SM-6020302-UZ SCREW M2 L=3
六角穴ボルト Ｍ２ Ｌ＝３
(8)
25 SB-1070004-00 BEARING
ころがり軸受
(4)
26 E8226-706-000 SCREW
シャッタ位置決め板ばね止めねじ
(2)
27 401-17387 CHUCK BASE L
チャックベース Ｌ
(1)
28 401-17407 STOPPER BLOCK
ストッパブロック
(1)
29 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(2)
30 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
31 SB-1030002-00 BEARING
ころがり軸受
(1)
32 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
33 401-17520 CHUCK BASE L GUIDE SP BR
チャックベース Ｌ ガイド ＳＰ ＢＲ
(1)
34 WP-0320501-SC WASHER M3
平座金 Ｍ３
(3)
35 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
36 SB-1030002-00 BEARING
ころがり軸受
(1)
37 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
38 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(1)
39 E1455-726-000 STOPPER BOLT
ストッパボルト
(1)
40 SM-6030402-TN SCREW M3X4
六角穴付きボルト Ｍ３Ｘ４
(1)
41 E1455-726-000 STOPPER BOLT
ストッパボルト
(1)
42 401-17523 CHUCK L SP 1
チャック Ｌ ＳＰ １
(1)
43 400-48776 HOLDER GUIDE
ホルダーガイド
(1)
44 SM-6030602-TN SCREW M3X6
六角穴ボルト Ｍ３Ｘ６
(5)
45 E1459-726-000 SP GUIDE SHAFT
ＳＰガイドシャフト
(1)
46 E1458-726-000 CHUCK SPA
チャックＳＰＡ
(1)
47 401-17586 Y HOLD BASE LA ASM
Ｙ ホールドベース ＬＡ 組
(1)
48 401-17368 Y HOLD BASE LA
Ｙ ホールドベース ＬＡ
(1)
49 E1420-726-0A0 MARK ASM
マーク組
(1)
50 401-17587 CHUCK OP CL BR ASM
チャック ＯＰ ＣＬ ＢＲ 組
(1)
51 401-17421 CHUCK OPEN CLOSE BRACKET
チャック開閉ブラケット
(1)
52 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
53 SB-1030002-00 BEARING
ころがり軸受
(1)
54 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
55 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
56 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(1)
57 SL-6030542-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
58 400-48807 Y HOLD ROLLER
Ｙ ホールドローラー
(1)
59 401-17369 TRAY CHUCK PIN
トレイチャックピン
(1)
60 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
61 SM-6030802-TN SCREW
六角穴ボルト
(4)
62 401-17588 Y HOLD BASE RA ASM
Ｙ ホールドベース ＲＡ 組
(1)
63 401-17367 Y HOLD BASE RA
Ｙ ホールドベース ＲＡ
(1)
64 E1420-726-0A0 MARK ASM
マーク組
(1)
65 401-17587 CHUCK OP CL BR ASM
チャック ＯＰ ＣＬ ＢＲ 組
(1)
66 401-17421 CHUCK OPEN CLOSE BRACKET
チャック開閉ブラケット
(1)
67 E1426-726-000 CHUCK O-S SD
チャック開閉ＳＤ
(1)
68 SB-1030002-00 BEARING
ころがり軸受
(1)
69 RE-0200000-K0 E-RING 2
Ｅ形止め輪 ２
(1)
70 WS-0310002-KN SPRING WASHER M3
ばね座金 Ｍ３
(1)
71 NM-6030003-SC NUT M3X0.5 TYPE3
六角ナット Ｍ３Ｘ０．５ ３種
(1)
72 SL-6030542-TN SCREW M3 L=5
座金付き六角穴ボルト Ｍ３ Ｌ＝５
(2)
73 400-77529 PLUNGER SP
プランジャースプリング
(1)
74 400-48807 Y HOLD ROLLER
Ｙ ホールドローラー
(1)
75 401-17369 TRAY CHUCK PIN
トレイチャックピン
(1)
76 RE-0300000-K0 E-RING 3
Ｅ形止め輪 ３
(1)
77 SM-6030802-TN SCREW
六角穴ボルト
(4)
78 400-49272 COLLAR
カラー
(4)
79 401-17518 COVER PLATE L
カバープレート Ｌ
(1)
80 401-17519 COVER PLATE R
カバープレート Ｒ
(1)
81 SM-1030601-SC SCREW M3X6
皿ねじ Ｍ３Ｘ６
(4)
82 401-17405 Y SENSOR DOG
Ｙ センサドグ
(1)
83 SL-6030642-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(2)
84 E5314-723-000 Y BELT CONNECTER
Ｙベルトコネクタ
(1)
85 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(2)
86 E1317-726-000 Y BELT STOPPER
Ｙベルト押え
(1)
87 SL-6031042-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(4)
88 SL-6031092-TN SCREW
座金付き六角穴ボルト
4
- 17 -

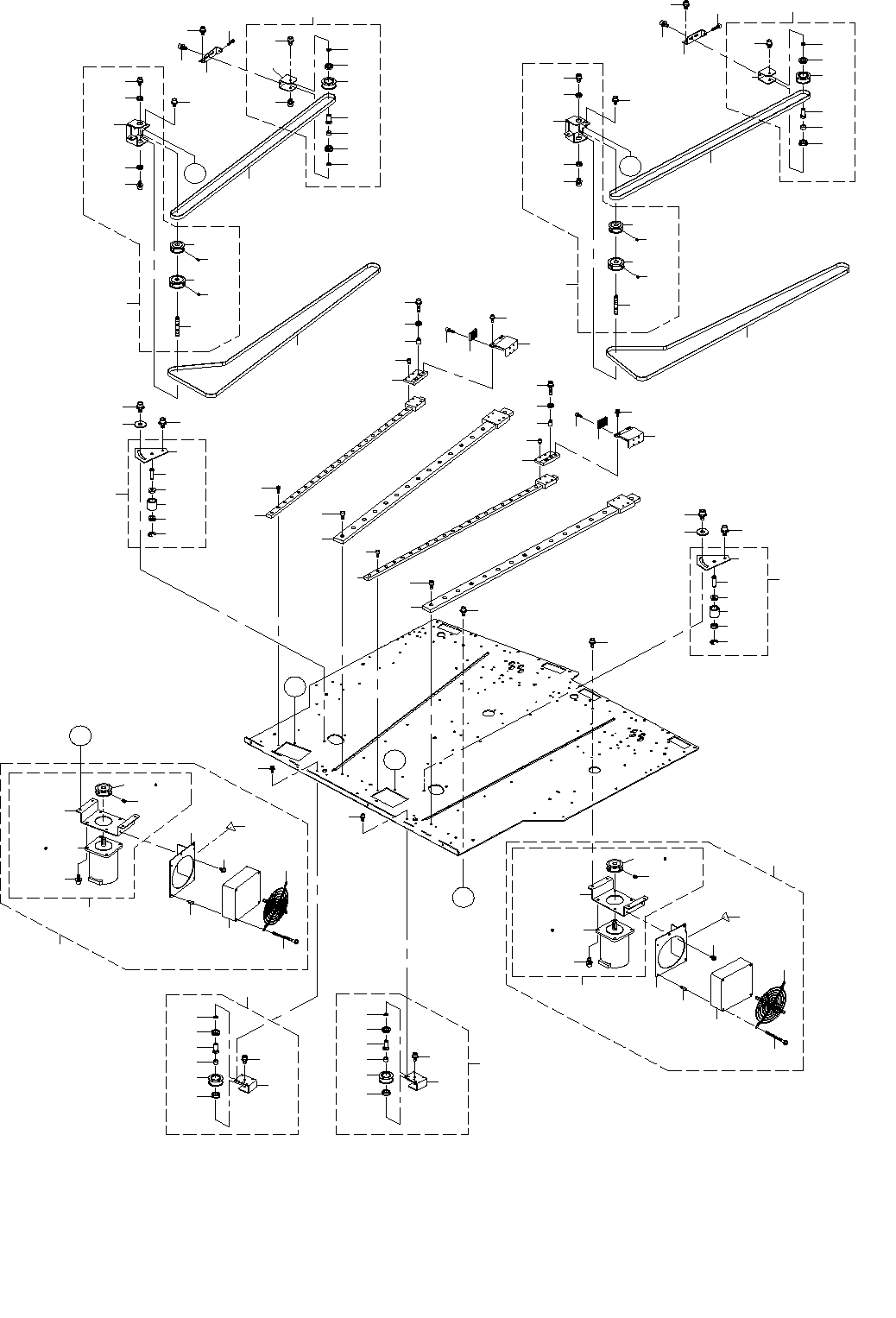

9. Y UNIT (4)
Ｙ ユニット（４）
７
７
１
１
２
２
８
８
３６
５
４
６
６
５
４
１０
１０
１１
１１
１２
１２
１３
１３
１４
１４
１８
１９
１９
２０
２１
１７
２２
２３
２３
１７
２０
２１
１９
１９
１８
２３
２２
２３
２５
２６
２７
２８
２９
２９
３０
３１
３１
２５
２６
２７
２８
２９
２９
３０
２４
１６
３２
１６
３２
３
３
３４
３５
３６
３７
３７
３８
３９
４０
４０
３３
４０
３６
３９
３８
４０
３６
３４
３５
３３
３７
３７
４１
４６
４７
４８
４９
５０
５０
５１
５１
５２
５２
４５
１５
４４
４３
５３
５３
４５
４８
４７
５１
５０
５０
４９
５２
１５
４３
４４
５４
５４
９
９
５７
５８
６２
５９
７０
６４
６６
６７
５６
５５
７５
７６
７８
７７
７２
８１
８３
８４
８６
８０
７１
６１
６０
６３
７４
７３
７９
Ａ
Ｂ
４１
Ａ
２４
Ｃ
Ｃ
Ｂ
４６
４２
８７
８５
８２
６５
６９
６８
