- 24 - NOTE( 注記 ) #01....FOR EN ＥＮ 用 #02....UNTIL M/C REV .F マシン ＲＥ Ｖ．Ｆ 以前 #03....AFTER M/C REV.G マシン ＲＥ Ｖ．Ｇ 以降 REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-18341 BRAKER AROUND ASM ブレーカー周り組 1 2 #01 401-18342 B…
- 23 -

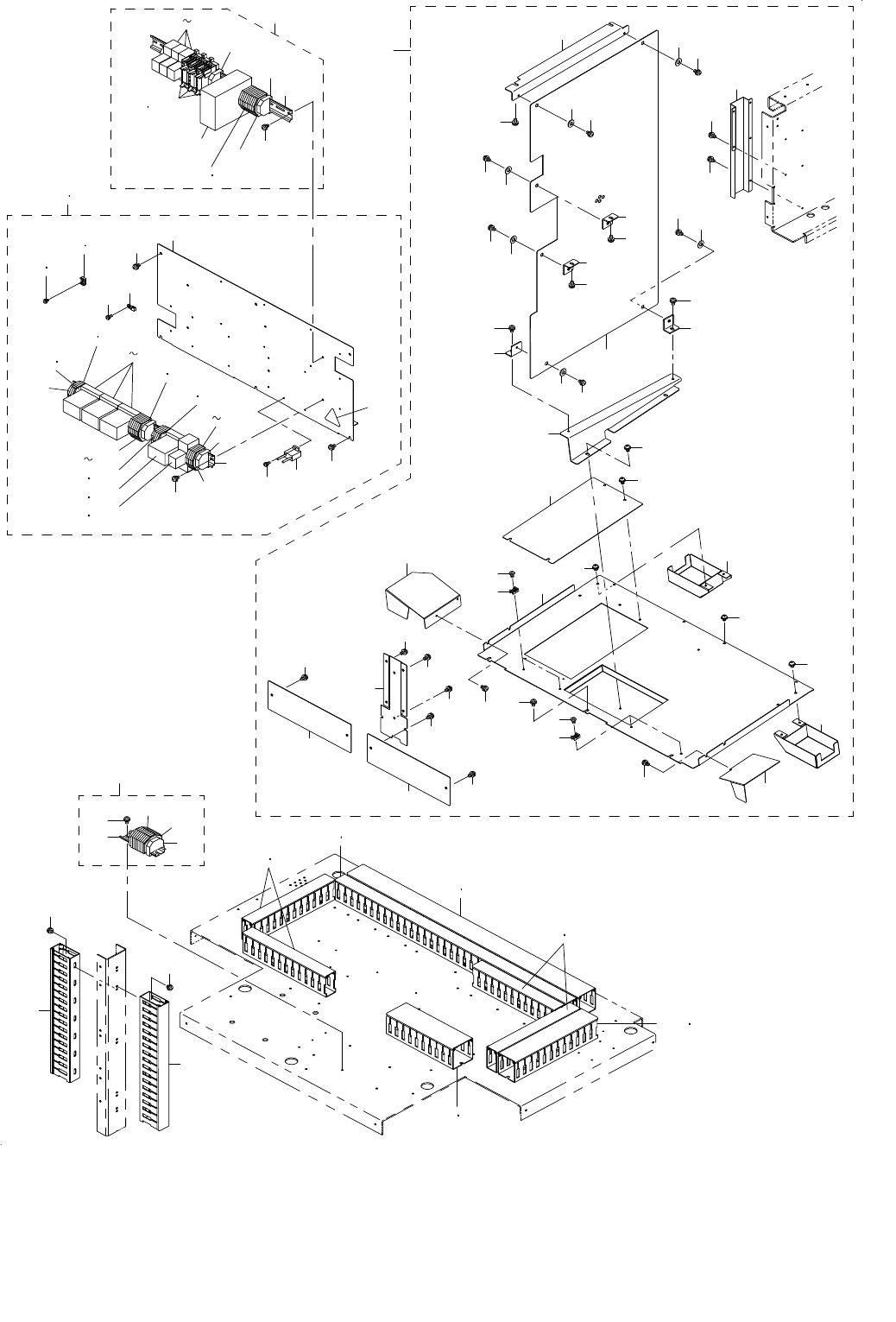

12.ELECTRIC EQUIPMENT COMPONENTS (1)
電装関係（１）
３ ４
５
６
６
８
９
９
７
７
１３
１２
１４
１５
１６
１７
１８
１８
２７
２８
２８
２９
２９
２９
２９
３０
３１
２６
４５
４５
４５
４６
４７
４７
４８
４９
４９
３３
３４
３４
３６
３７
３９
４０
４０
４１
４１
４２
４２
４３
５０
４３
５０
４４
４４
３８
３８
３８
３８
３８
５２
５４
５８
５７
５６
５６
５６
６３
６４
６５
６０
６１
６１
６２
５５
１１
１０
２０
５１
５９
１
２
３５
Ａ
Ｂ
Ｃ
Ｂ
Ａ
３２
Ｃ
５３
３８
２２
２１
１９
２３
２５
２４
- 24 -
NOTE( 注記 ) #01....FOR EN ＥＮ 用
#02....UNTIL M/C REV.F マシン ＲＥＶ．Ｆ 以前
#03....AFTER M/C REV.G マシン ＲＥＶ．Ｇ 以降
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18341 BRAKER AROUND ASM
ブレーカー周り組
1
2
#01
401-18342 BRAKER AROUND ASM(EN)
ブレーカー周り組（ＥＮ）
1
3 401-17293 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
4 401-17295 CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
5 401-19351 SCREW M4 L60
ねじ Ｍ４ Ｌ６０
(2)
6
#01
401-17366 COVER BR
カバーブラケット
(2)
7
#01
SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
8
#01
401-17325 BRAKER COVER
ブレーカーカバー
(1)
9
#01
400-93798 LAURETTE SCREW
つまみ付きねじ
(2)
10 401-18343 CONNECTOR AROUND ASM
コネクタ周り組
1
11 401-19203 CONNECTOR BOX
コネクタ ＢＯＸ
(1)
12 401-17648 CLOSE PLATE
クローズプレート
(1)
13 SM-3030552-TN SCREW M3 L=5
丸ねじ Ｍ３ Ｌ＝５
(1)
14 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(1)
15 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
16 PV-0100060-00 HAND VALVE
ハンド バルブ
(1)
17 SM-6032502-TN SCREW M3 L=25
六角穴ボルト Ｍ３ Ｌ＝２５
(1)
18 SM-4860501-SB SCREW M2.5 L=5
なべねじ Ｍ２．６ Ｌ＝５
(4)
19 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
20 400-45714 NOISE FILTER
ノイズフィルタ
(1)
21 401-17225 MTS S-I/F CABLE ASM
ＭＴＳ Ｓ−Ｉ／Ｆ ケーブル組
(1)
22 401-17224 MTS P-I/F CABLE ASM
ＭＴＳ Ｐ−Ｉ／Ｆ ケーブル組
(1)
23 401-17122 AC POWER INPUT CABLE ASM
ＡＣ パワー入力ケーブル組
(1)
24 CM-3001000-03 VOLTAGE WARNING LABEL(25)
危険電圧警告シール（２５）
(1)
25 CM-2001000-01 PE MARK LABEL
ＰＥマークシール
(1)
26 401-18344 MAIN PCB AROUND ASM
メイン基板周り組
1
27 401-17646 MAIN PCB BR
メイン基板ブラケット
(1)
28 HX-0035400-0G SPACER
スペーサ
(4)
29 SL-4030881-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(8)
30 401-17296 MAIN PCB ASM(TR7DN)
メイン基板組（ＴＲ７ＤＮ）
(1)
31 400-41117 SCN PCB ASM
ＳＣＮ基板組
(1)
32 401-18345 DRIVER AROUND ASM
ドライバ周り組
1
33 401-19197 RESISTOR BR
レジスタＢＲ
(1)
34 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
35 401-17643 CIRCIT PRO BR
サーキットプロテクタブラケット
(1)
36 401-17653 NF BR
ノイズフィルターブラケット
(1)
37 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(4)
38 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(14)
39 HA-0052400-00 CIRCUIT PROTECTOR
サーキットプロテクタ
(1)
40 HA-0052400-0A CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
41 HA-0052400-0C CIRCUIT PROTECTOR
サーキットプロテクタ
(2)
42 400-45704 REGENERATING RESISTOR
リジェナレイティングレジスタ
(2)
43
#02
400-45711 STEPPING MOTOR DRIVER
ステッピングモータドライバー
(2)
44 400-40687 Z SERVO DRV ASM
Ｚ サーボドライブ組
(2)
45 E1038-871-000 PLATEN LOCK CAM SCREW
プラテン ロックカム スクリュウ
(6)
46 401-17645 Y DRIVER BR
Ｙドライバブラケット
(1)
47 SL-4041091-SC SCREW M4 L=10
座金付きなべ小ねじ Ｍ４ Ｌ＝１０
(8)
48 401-17644 Z DRIVER BR
Ｚドライバブラケット
(1)
49 SL-4041291-SC SCREW M4 L=12
座金付きなべ小ねじ Ｍ４ Ｌ＝１２
(4)
50
#03
402-22208 STEPPING MOTOR DRIVER
ステッピングモータドライバー
(1)
51 401-18346 TF ASM
トランスフォーマー組
1
52 400-45701 TRANSFORMER
トランス
(1)
53 CM-3001000-03 VOLTAGE WARNING LABEL(25)
危険電圧警告シール（２５）
(1)
54 SL-6082092-TN SCREW M8 L=20
座金付き六角穴ボルト Ｍ８ Ｌ＝２０
(4)
55 401-18347 SW ASM
スイッチング電源組
1
56 SL-4040891-SC SCREW M4X8
座金付きなべ小ねじ Ｍ４ Ｌ＝８
(7)
57 HX-0055000-00 POWER SUPPLY
パワーサプライ
(1)
58 401-17651 SW BR
スイッチング電源ブラケット
(1)
59 401-18348 E FAN ASM
電装ファン組
1
60 SL-4030891-SC SCREW M3 L=8
座金付きなべ小ねじ Ｍ３ Ｌ＝８
(2)
61 HM-0003300-30 FAN GUARD
ファンガード
(2)
62 401-17133 AC FAN MOTOR ASM
ＡＣ ファンモータ組
(1)
63 401-17652 FAN BR
ファンブラケット
(1)
64 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
65 SL-4033591-SC SCREW M3 L=35
座金付きなべ小ねじ Ｍ３ Ｌ＝３５
(2)
- 25 -
13.ELECTRIC EQUIPMENT COMPONENTS (2)
電装関係（２）
2
5
6
5
6
3
4
7
8
9
10
9
10
10
9
11
12
13
13
12
12
13
12
13
9
10
13
12
12
13
14
15
16
17
17
30
31
31
32
33
34
35
36
37
38 39
38
39
38
39
42
44
51
51
47
50
38
47
50
47
48
47
48
40
41
45
46
59
58
60
60
61
62
63
67
69
64
65
66
57
28
29
71
72
73
75
74
70
76
77
78
79
80
81
80
81
82
83
84
85
86
86
87
87
1
52
53
55
56
54
18
18
21
23
23
24
24
22
25
25
26
27
19
20
21
21
27
21
27
