- 30 - REF.NO NOTE PART NO D E S C R I P T I O N 品 名 Qty 1 401-1801 1 ST UNIT ＳＴ ユニット 2 2 400-4875 6 TRAY GUIDE L トレイ ガイド Ｌ (1) 3 400-4875 7 TRAY GUIDE R トレイ ガイド Ｒ (1) 4 401-1938 0 TRAY GUIDE B PL トレイ ガイド Ｂ ＰＬ (1) 5 401-…
- 29 -
15.STACKER UNIT
スタッカユニット
2
3
5
5
6
6
7
6
6
8
10
10
10
10
12
12
12
12
13
13
14
15
15
8
16
18
16
17
9
9
19
20
29
28
30
9
9
31
31
32
32
33
33
27
26
25
22
23
24
22
23
24
7
20
19
A
B
14
B
A
1
4
11
11
21
34
- 30 -
REF.NO NOTE PART NO D E S C R I P T I O N
品 名
Qty
1 401-18011 ST UNIT
ＳＴ ユニット
2
2 400-48756 TRAY GUIDE L
トレイ ガイド Ｌ
(1)
3 400-48757 TRAY GUIDE R
トレイ ガイド Ｒ
(1)
4 401-19380 TRAY GUIDE B PL
トレイ ガイド Ｂ ＰＬ
(1)
5 401-19381 TRAY GUIDE B BR
トレイ ガイド Ｂ ＢＲ
(2)
6 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
7 SL-4042091-SC SCREW M4 L=20
座金付きなべ小ねじ Ｍ４ Ｌ＝２０
(6)
8 401-17335 TRAY GUIDE SH
トレイ ガイド ＳＨ
(2)
9 E1504-726-000 GUIDE SH PLATE
ガイドＳＨプレート
(4)
10 SL-6030892-TN SCREW M3 L=8
座金付き六角穴ボルト Ｍ３ Ｌ＝８
(4)
11 401-17334 HANDLE BR
ハンドルＢＲ
(2)
12 SL-6031092-TN SCREW M3 L=10
座金付き六角穴ボルト Ｍ３ Ｌ＝１０
(8)
13 E1513-717-000 ST HANDLE
ＳＴハンドル
(2)
14 SL-6061292-TN SCREW M6 L=12
座金付き六角穴ボルト Ｍ６ Ｌ＝１２
(4)
15 E1511-717-000 ST GUIDE
ＳＴガイド
(2)
16 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(8)
17 E1510-717-000 ST CLAMP
ＳＰクランプ
(1)
18 SL-6040892-TN SCREW M4 L=8
座金付き六角穴ボルト Ｍ４ Ｌ＝８
(2)
19 401-17341 SHUT BR
シャッタＢＲ
(2)
20 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(4)
21 401-17337 SHUTTER
シャッタ
(1)
22 WP-0320501-SC WASHER M3
平座金 Ｍ３
(2)
23 SB-1040004-00 BEARING
ころがり軸受
(2)
24 E4560-531-000 PM LINK SC(B)H
ＰＭリンクＳＣ（Ｂ）Ｈ
(2)
25 WP-0320501-SC WASHER M3
平座金 Ｍ３
(1)
26 400-56994 BEARING
ベアリング
(1)
27 E2133-531-000 TI WIRE PULLEY SC
ＴＩ ワイヤプーリ ＳＣ
(1)
28 NM-6030001-SC NUT M3X0.5 TYPE1
六角ナット Ｍ３Ｘ０．５ １種
(2)
29 SM-6031002-TN SCREW M3 L=10
六角穴ボルト Ｍ３ Ｌ＝１０
(2)
30 E4612-717-000 SHUTTER SP
シャッタＳＰ
(1)
31 E6103-723-000 TRAY STOPPER BR
トレイストッパＢＲ
(2)
32 E1516-726-000 POSITION SEAL 20
ポジションシール ２０
(2)
33 SL-6030692-TN SCREW M3 L=6
座金付き六角穴ボルト Ｍ３ Ｌ＝６
(6)
34 E1572-726-000 TRAY CLAMP SHEET
トレイクランプシート
(1)
- 31 -

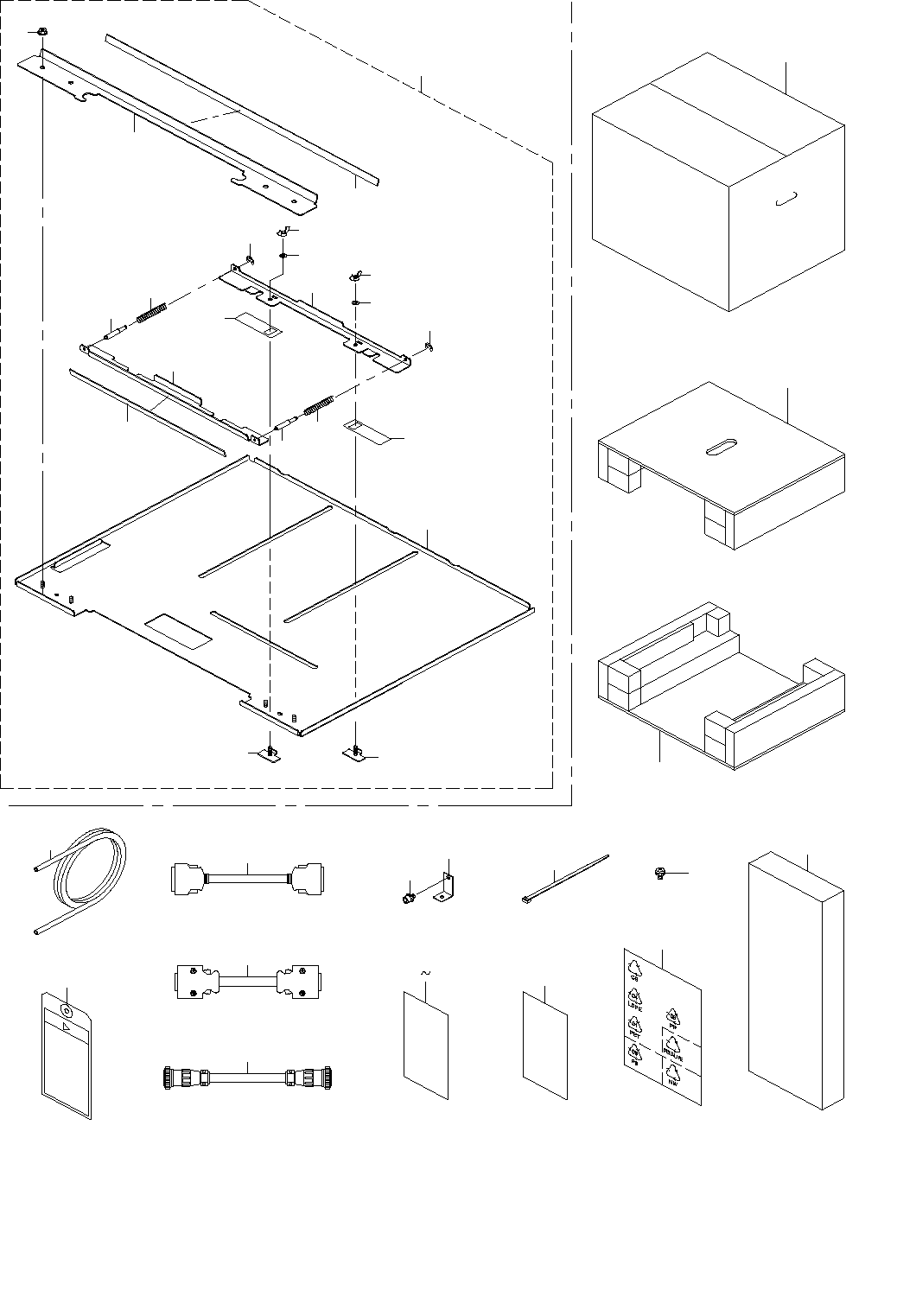

16.TRAY UNIT & APPEND PARTS COMPONENTS
トレイユニット・添付品関係
２
５
６
７
８
９
８
１４
１３
１２
１０
１３
１２
１１
１４
３
４
１
９
１０
１１
１５
１８
１９
１６
２３
２１
２２
１７
２８
２０
３０
２５
２７
２４
２９
３１
３２
３３
