Stationssoftware 708.1 SP2 / Versionsbeschreibung Ausgabe 10/2015 Edition
16
Unter der Registerkarte Fehlerverteilung und Hilfe wird ein Diagramm über alle Fehler angezeigt.
Wenn ein Fehler durch Klicken ausgewählt wird, wird ein entsprechender Hilfevorschlag dazu an
der rechten Seite angezeigt.

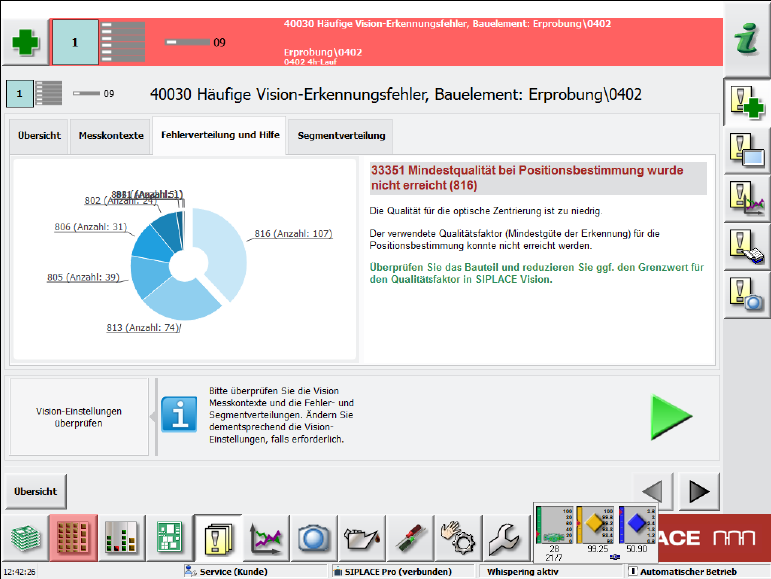

Abbildung 5-8: Häufige Vision-Fehler – Registerkarte Fehlerverteilung und Hilfe
Unter der Registerkarte Segmentverteilung wird dasselbe Diagramm angezeigt, aber zusätzlich
mit dem Zähler für die jeweiligen Segmente.
5.11 Erweiterung der Bestückfehleranalyse
Kompatibler Modus: Komplett
In der Ansicht Leiterplatten kann für jede Bestückposition eine Inspektionsoption ausgewählt
werden. Von den Bauelementen kann hier vor dem Abholen und nach dem Bestücken auf der
Leiterplatte ein Vision-Bild aufgenommen und die Messkontexte archiviert werden. Mit diesen
Analysefunktionen ist es aber nicht möglich zu unterscheiden, ob das Bestückproblem auf dem
Weg zur Bestückposition, während des Setzens oder nach dem Bestücken auftritt. Hierzu wird für
eine oder mehrere Bestückpositionen eine Inspektion der Bauelementposition unmittelbar vor dem
Bestückvorgang (bevor die Z- Achse zum Bestücken gestartet wird) benötigt.
Die Diagnosefunktionalität in der Ansicht Leiterplatten ist deswegen um die Option Bild vor dem
Bestücken vergleichen erweitert worden.
Stationssoftware 708.1 SP2 / Versionsbeschreibung Ausgabe 10/2015 Edition
17

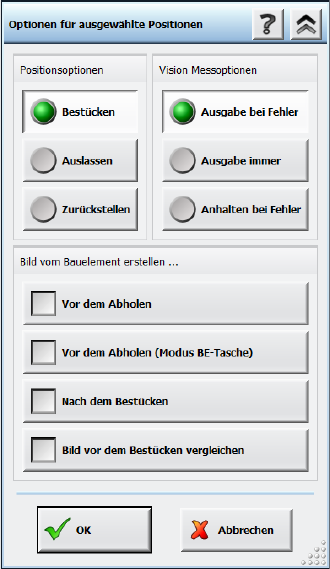

Abbildung 5-9: Optionen für Bestückfehleranalyse
Nach Auswahl dieser Option für eine bzw. mehrere Bestückpositionen wird der Bestückablauf vor
dem Start der Z-Achse zum Setzen des Bauelements unterbrochen und eine erneute Vermessung
mit reduzierter Beschleunigung gestartet. Durch die Beschleunigungsreduktion soll ein weiteres
Verrutschen der Bauelemente auf der Pipette verhindert werden. Nach der zusätzlichen
Vermessung wird das Bauelement wieder mit reduzierter Beschleunigung in die Bestückpositon
gebracht und mit der von SIPLACE Pro vorgegebenen Z-Achsenbeschleunigung bestückt.
Über die Inspektionsfunktion für Vision-Messungen auf der GUI können die beiden Messungen
(Standardvermessung und vor dem Bestücken) verglichen und ausgewertet werden. Ein mögliches
Verrutschen des Bauelements kann somit eindeutig erkannt werden. Zusätzlich werden die
Ergebnisse der Zusatzmessung in die Leiterplattenaufzeichnungsdateien aufgenommen. Hierdurch
wird eine statistische Analyse über einen längeren Zeitraum ermöglicht.
5.12 Robuste Doppelportalmessung
Kompatibler Modus: Komplett
Das Verfahren um die Doppelportale zu vermessen ist verbessert worden.
In Doppelportalkonfigurationen führt die Stationssoftware alle 5 Minuten eine Doppelportalmessung
durch, um die Portale zu korrelieren und gegebenenfalls die Positionen zu korrigieren. Wenn im
bisherigen Verfahren eine Marke manuell geteacht oder die falsche Marke von einer der Portale
erkannt wurde, galt der resultierende Fehler für alle Leiterplatten, die innerhalb den nächsten 5
Minuten produziert wurden.
Um solche Prozessfehler zu vermeiden, wird jetzt die Doppelportalkorrektur nicht an die nächste(n)
Leiterplatte(n) weitergeleitet, wenn irgendeine der Markenpositionen vom Bediener geteacht
wurde. Dies betrifft alle Fälle in denen die erste Markenmessung fehlschlug und der Bediener über
einen detaillierten Fehler einschritt. Stattdessen wird eine neue Doppelportalmessung für die
nächste Leiterplatte ausgeführt.
Stationssoftware 708.1 SP2 / Versionsbeschreibung Ausgabe 10/2015 Edition
18
5.13 Erweiterungen in SIPLACE Vision
Das SIPLACE Vision-System ist wie folgt erweitert worden:
– Einblenden einer virtueller Tastatur
Kompatibler Modus: Kompatibel
SIPLACE Vision blendet automatisch eine virtuelle Tastatur auf der GUI der Stationssoftware
ein, sobald ein Text-Eingabefeld ausgewählt ist. Dies muss vorher in der Stationssoftware
konfiguriert werden.
Auf der GUI der Vision Teach Station wird die virtuelle Tastatur nicht eingeblendet, da hier
immer eine Tastatur zur Verfügung steht.
– Anpassungen, damit eigene Barcode-Marken mit der LP-Kamera gelesen werden können.
Kompatibler Modus: Komplett
– Verbessertes Verfahren beim Teachen der Abholposition, wenn die Kamera aufgrund einer
leichten Drehung außerhalb des Verfahrbereichs liegt.
Kompatibler Modus: Kompatibel
– Falls Verbindungsprobleme auftreten bei der Kommunikation mit den GigE-Kameras, werden
die Fehler durch spezielle Abfragen eingegrenzt und detaillierte Fehlermeldungen ausgegeben.
Kompatibler Modus: Komplett
– Korrektur bei Berechnung der Skalierung von MFU-Bauelementen.
Kompatibler Modus: Komplett
