包装要领书 6 3. 信号灯、小型报警灯、安全护罩 3-1. 信号灯 ① 请推动信号灯根部的滑片，朝机器后侧方向伏倒。 ② 请用包装材料包卷照明部分，以纤维丝胶带固定到机器上。 3-2. 小型报警灯 ① 前侧、后侧的小型报警灯组件（40128380）都要重新包装到制造商指定的纸板箱内。 ② M4 螺丝要各附上 4 个，包装在一起。 使滑动 后侧 用包装材料包卷， 以纤维丝胶 带固定到机器上
包装要领书
5

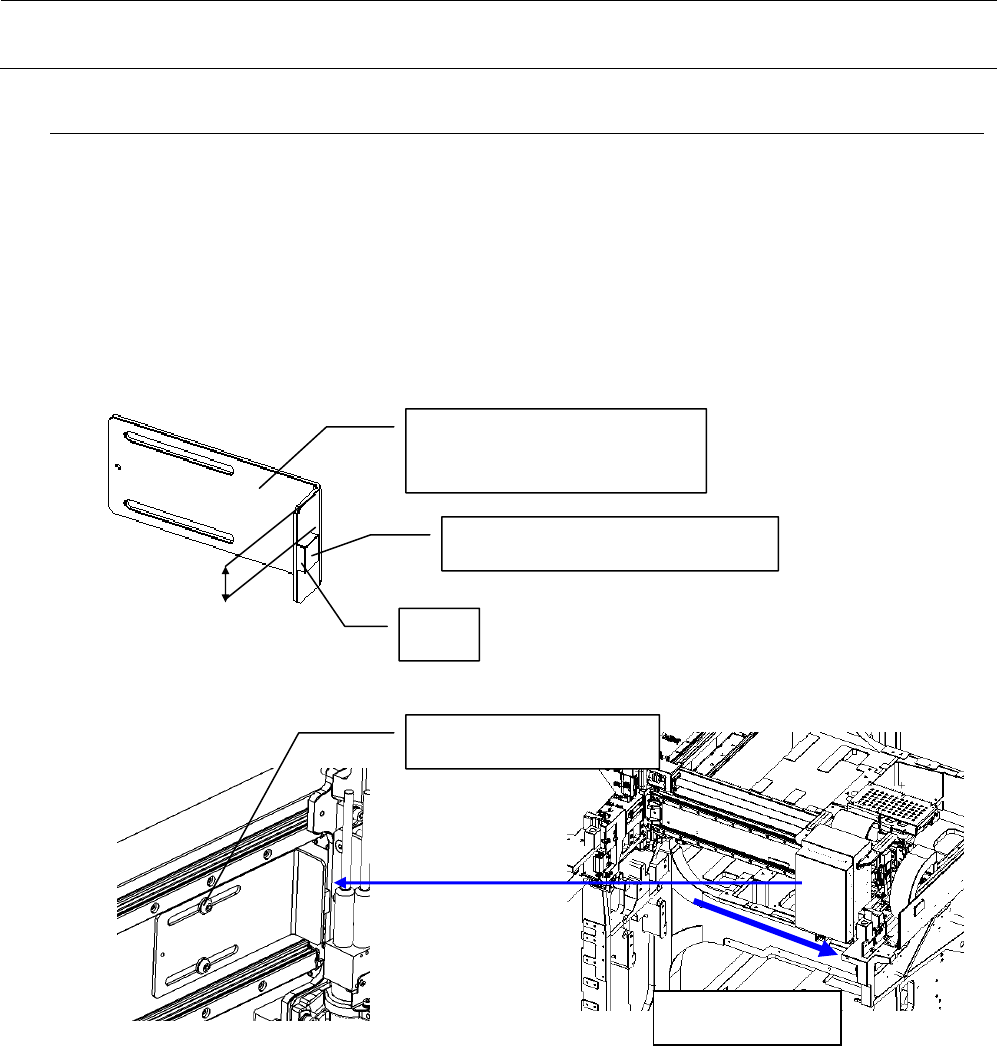

2-2. 贴装头部的固定
① 把 CAUTION_TAG（40087186）和 STOPPER RUBBER（E2424725000）装配到 X_FIX_STOPPER（40070509）
上。
② 请将贴装头靠向右边（从 X 框架正面看），顶住 X 限动器，用 2 个圆头螺丝（SL3061232TN）将
X_FIX_STOPPER 固定。
③ 后侧也请同样地固定。
挪动贴装头装置
SL3061232TN 圆头螺丝
X_FIX_STOPPER (40070509)
CAUTION_TAG (40087186)
STOPPER RUBBER (E2424725000)
26mm
拉平
包装要领书
6
3. 信号灯、小型报警灯、安全护罩
3-1. 信号灯
① 请推动信号灯根部的滑片，朝机器后侧方向伏倒。
② 请用包装材料包卷照明部分，以纤维丝胶带固定到机器上。
3-2. 小型报警灯
① 前侧、后侧的小型报警灯组件（40128380）都要重新包装到制造商指定的纸板箱内。
② M4 螺丝要各附上 4 个，包装在一起。
使滑动
后侧
用包装材料包卷，以纤维丝胶
带固定到机器上
包装要领书
7
3-3. 安全护罩
请用纤维丝胶带固定好安全护罩，不要让它打开。
纤维丝胶带
安全护罩
