包装要领书 9 ⑦ 为了卸下监视器托架，要拆下 M6 带垫片螺丝（ 3 个）、M4 带垫片螺丝（ 2 个）、M4 圆头螺丝（2 个）。 ※仅限供国外销售的规格。内销机不拆下监视器托架，故请跳过 ⑦ 直接进入 ⑧⑨ 作业。 ⑧ 将监视器电线按下图所示用包装材料包覆连接器部分，以纤维丝胶带固定在器身上。 ⑨ 有背面监视器选项时也是同样包装。 M6 带垫片螺丝 背侧 M4 带垫片螺丝 M4 圆头螺丝 监视器托架 纤维丝胶带和包装材料
包装要领书
8
4. LCD 监视器

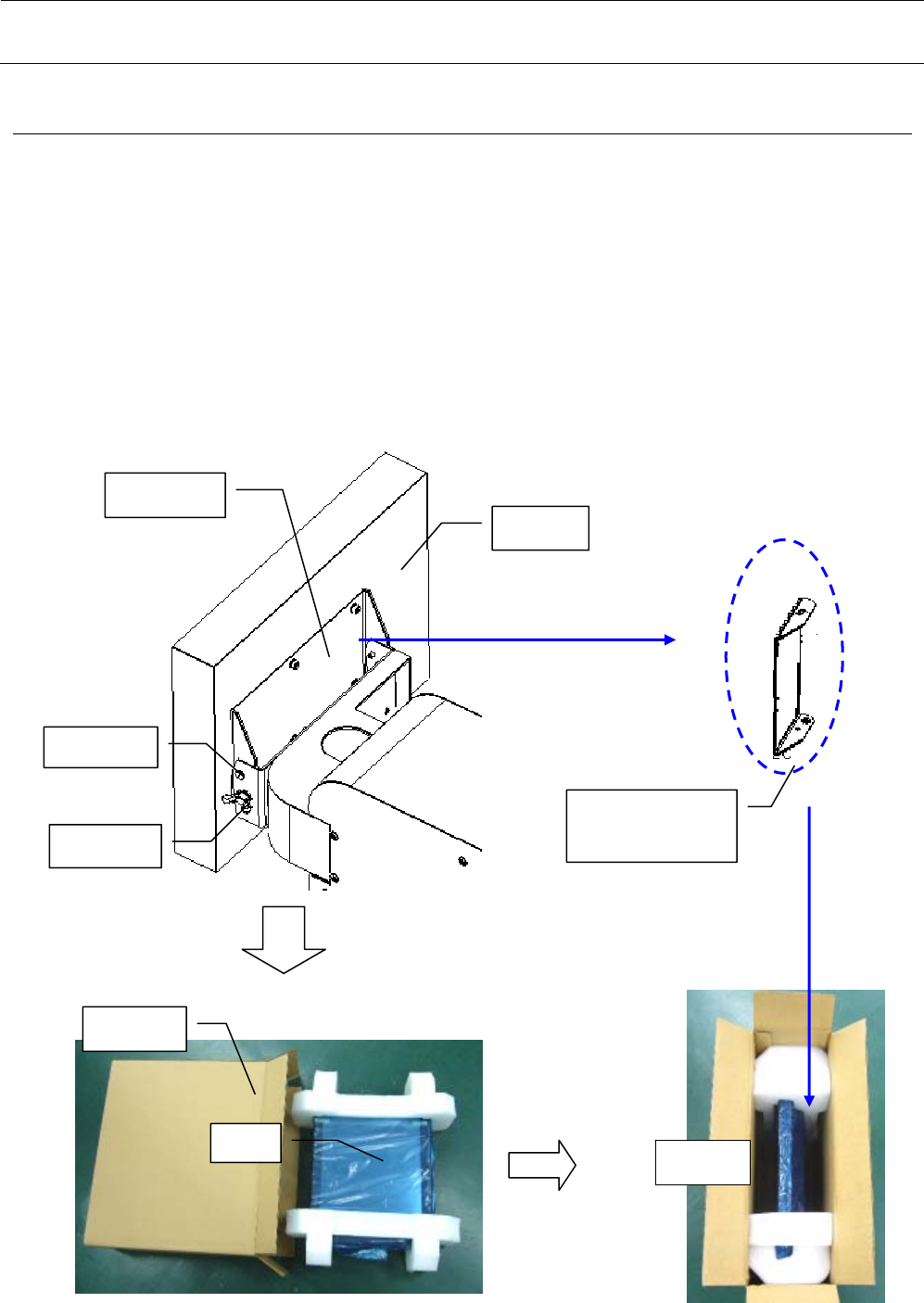

① 拆下装在监视器上的 3 处连接器。
② 拆下蝶形螺丝和轴位螺丝。
③ 将 LCD 托架从监视器上拆下。
④ 监视器要放入制造商指定的袋子和纸板箱，重新包装。
⑤ 在监视器非屏幕一面将 LCD 托架按图示的朝向包在包装材料内，一起装箱。
要做到 LCD 托架在箱中不会移动。安装螺丝也一起装箱。
⑥ 从器身出来的线束要用包装材料包裹连接器部，以纤维丝胶带固定在器身上。
※监视器上面要垫放缓冲材料。
监视器
LCD 托架
轴位螺丝
蝶形螺丝
LCD 托架
用包装材料包裹
屏幕侧
袋子
纸板箱
包装要领书
9

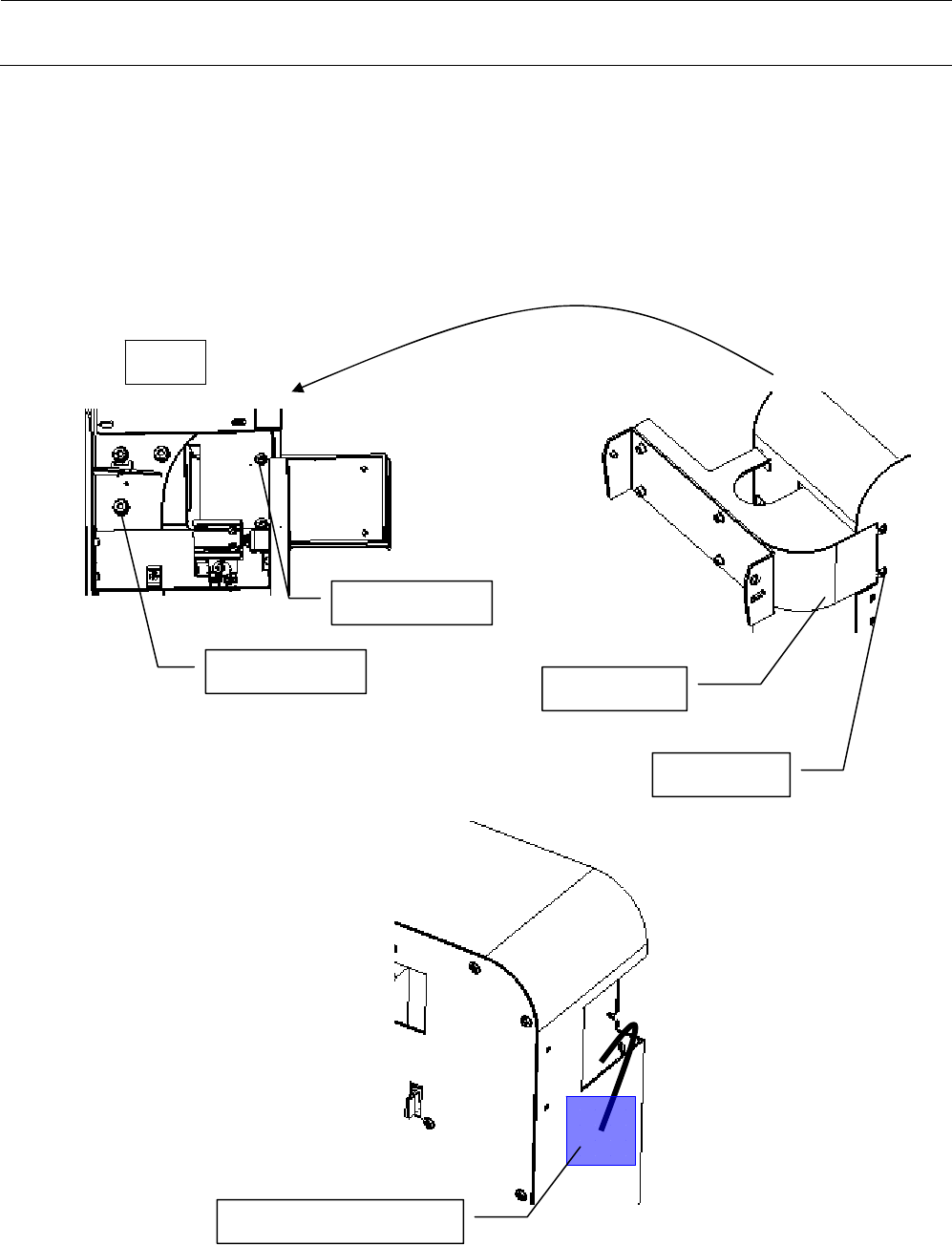

⑦ 为了卸下监视器托架，要拆下 M6 带垫片螺丝（3 个）、M4 带垫片螺丝（2 个）、M4 圆头螺丝（2
个）。
※仅限供国外销售的规格。内销机不拆下监视器托架，故请跳过⑦直接进入⑧⑨作业。
⑧ 将监视器电线按下图所示用包装材料包覆连接器部分，以纤维丝胶带固定在器身上。
⑨ 有背面监视器选项时也是同样包装。
M6 带垫片螺丝
背侧
M4 带垫片螺丝
M4 圆头螺丝
监视器托架
纤维丝胶带和包装材料
包装要领书
10
5. 主机整体

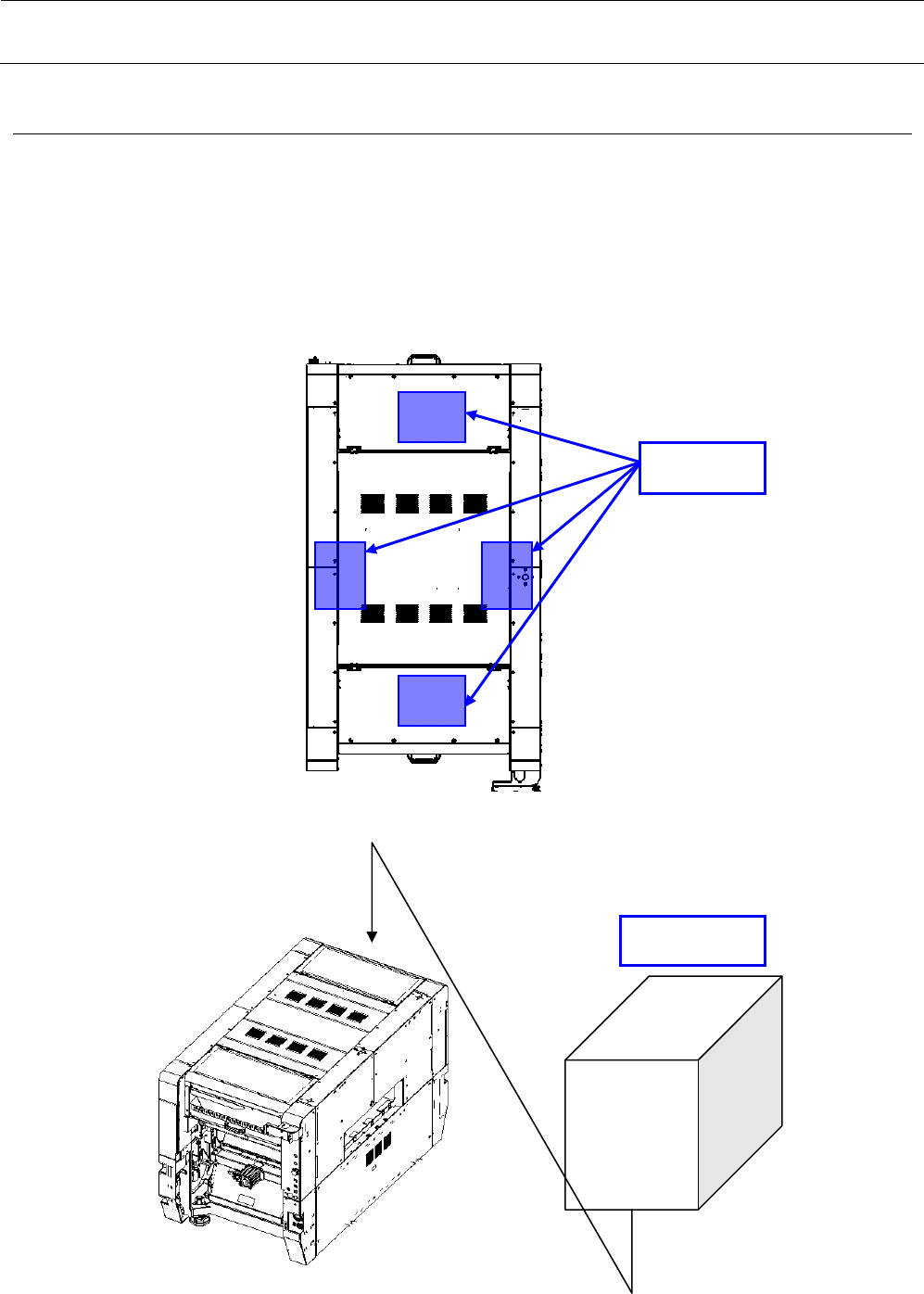

① 请把下一页中的注意标签粘貼在护罩上面之下图所示的部分。（4 处。可黑白打印。）
② 用聚氯乙稀塑料把机器整体包起来。
尺寸∶ 2,700×1,800×1,600（横宽×进深×高） ｔ0.05（厚度）（与 FX-3 尺寸相同）
注意标签
乙烯塑料罩
