包装要领书 18 10-3. 左右两端部 ① 把轨板放到从主机突出的部分。 ② 按下图所示用气泡包装膜覆盖，以纤维丝胶带固定。 注意 ・ 请注意不能在轨道板（黑色部分）上施加任何负荷。 ・ 如果轨道板弄弯曲的话，机器就不能使用了。
包装要领书
17
10-2. 包装方法

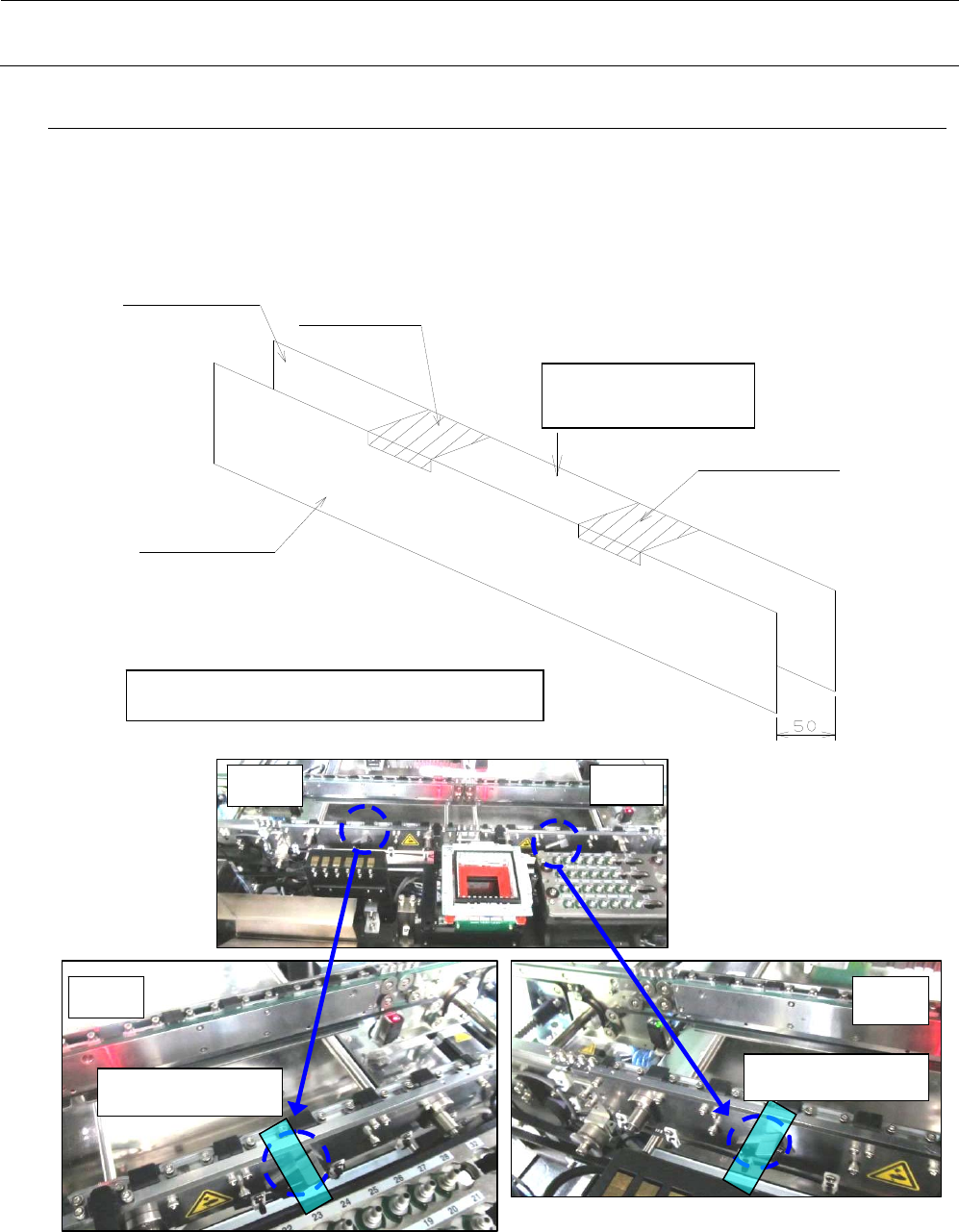

① 把传送轨道宽度调整到基板宽度的最小（50mm）程度，把轨板中央部，然后固定。
② 把传送轨道宽度调整到最小（50mm），用纤维丝胶带把螺旋轴的上侧轨道板固定好。（2 处）
要用纤维丝胶带将卡紧机构部（2 处）固定在传送轨道上，防止运輸时活动。
※请注意不要碰到传感器。
以胶带固定，防止支承台上下产生松动。
纤维丝胶带
纤维丝胶带
轨道板 R
轨道板 F
左侧 右侧
左侧
右侧
卡紧解除机构部
卡紧解除机构部
放入轨板进行固定。
（轨板 PP45）
包装要领书
18
10-3. 左右两端部
① 把轨板放到从主机突出的部分。
② 按下图所示用气泡包装膜覆盖，以纤维丝胶带固定。
注意
・
请注意不能在轨道板（黑色部分）上施加任何负荷。
・
如果轨道板弄弯曲的话，机器就不能使用了。
包装要领书
19
10-4. 双通道传送
10-4-1. 包装附属品
附属品：40158998 / 背垫海绵 D 组 / 4 个
＜包装方法＞

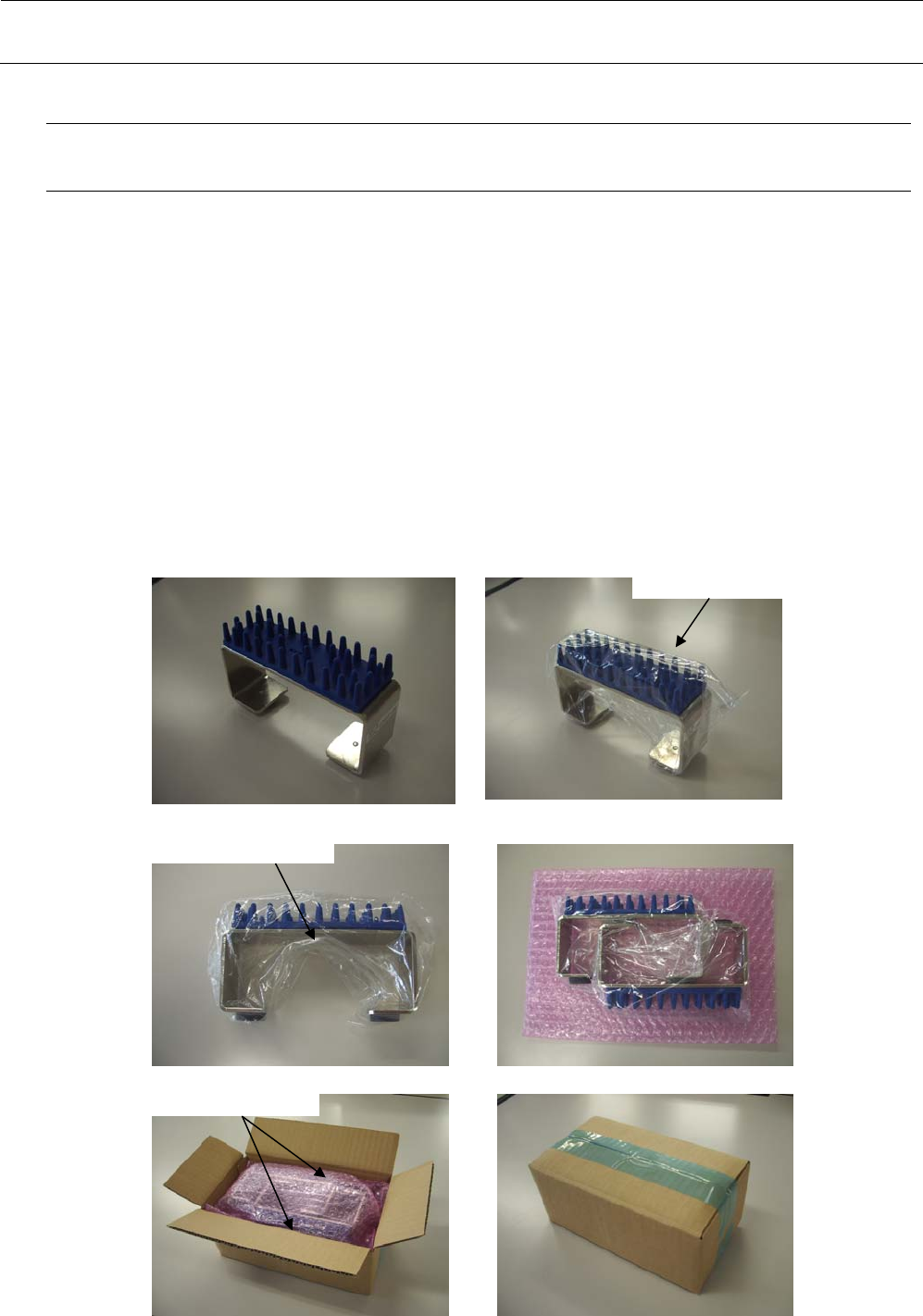

① 将背垫海绵放入乙烯树脂袋。此时，注意不要使海绵部发生弯曲。再按下图所示将中央部搞成凹
形。
② 按下图所示将 2 个背垫海绵合在一起(以磁铁吸附)。
③ 装入气泡包装膜(袋)内，此时要避免海绵部发生弯曲。
④ 2 层重叠装入包装箱(E5302700000/ HOD BOX PACKAGING BOX)的中央。
⑤ 确认海绵不受包装箱侧面挤压，在此状态下封盖。此时，可向上下方向按压一下，确认背垫海绵
在箱子中不会移动。
⑥ 与其他包装附属品包装在一起。
注意海绵弯曲
海绵不要受挤压
搞成凹状放入袋内
