包装要领书 30 14-2. 双通道传送 ＜包装方法＞ ① 将装置外的传送延长部分用气泡包装膜包覆，以纤维丝胶带固定。 ② 粘贴一圈印有“精密机器小心搬运”字样的胶带。 ③ 在前端部粘贴“小心搬运”标志贴。 将轨道端部用气泡包装膜包覆 “精密机器小心搬运”字样的胶带 “小心搬运”的标志贴
包装要领书
29
14. 传送延长部
安装到贴片机主机后进行出货时，请按照下列要领进行包装。
（下列以外的部分与标准规格的基板传送装置的包装相同。
运输时，请注意避免冲撞或接触传送延长部分，同时也不要施加荷重。

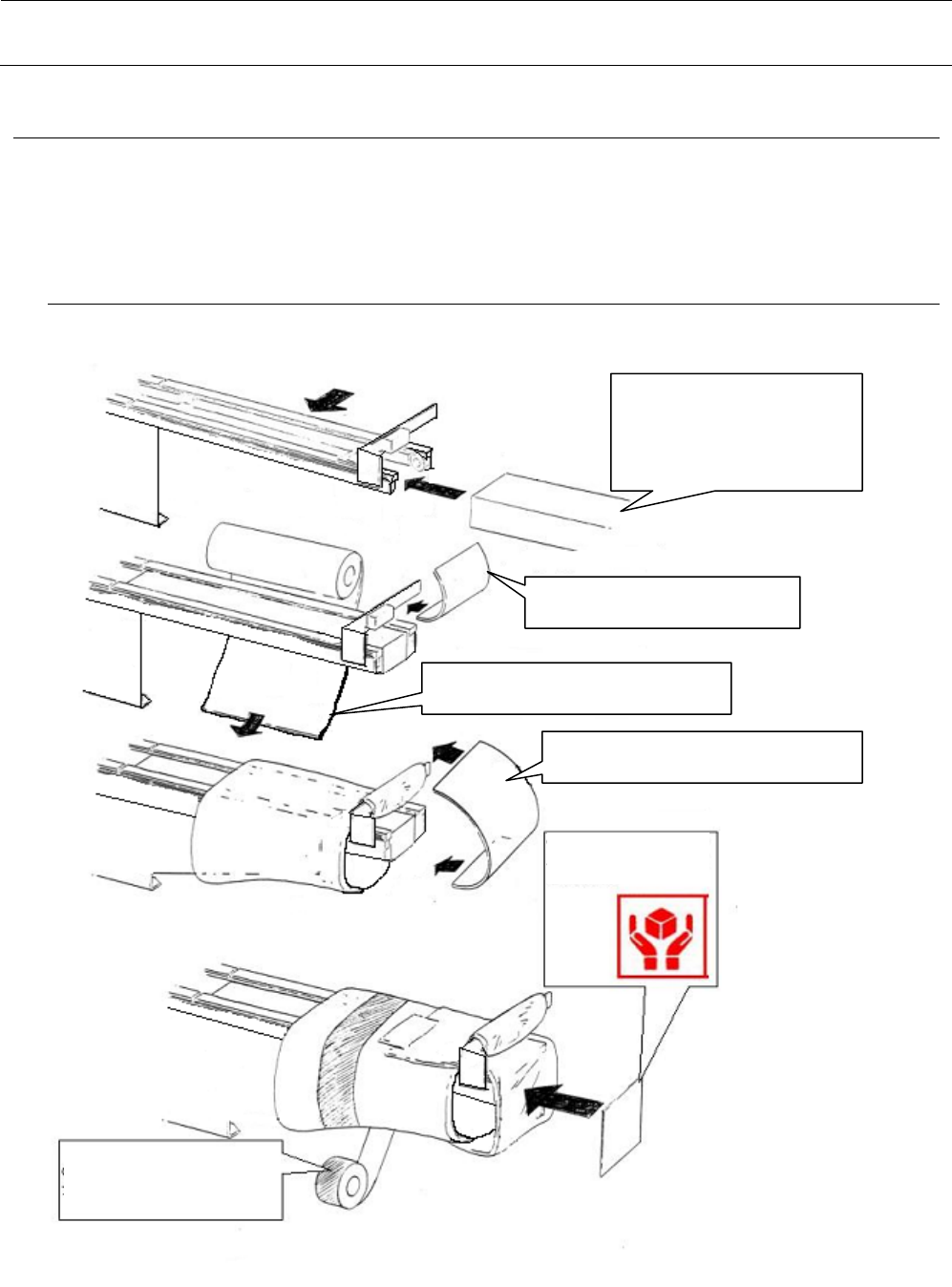

14-1. 单通道传送
① 填夹泡沫塑料，其宽度与传送
通道上填夹的泡沫塑料相同。
※不要用过强的力量夹持。
※不要让传送轨道宽度变形。
② 用空气泡包装塑料布包传感器。
③ 用空气泡包装塑料布包传送装置外周。
④ 用空气泡包装塑料布包住传送装置前端。
⑥ 把“注意轻拿轻放”
的图标标签(50×58)
粘贴到凸部前端。
⑤ 缠绕贴上“精密机器请
注意轻拿轻放”的胶带。
包装要领书
30

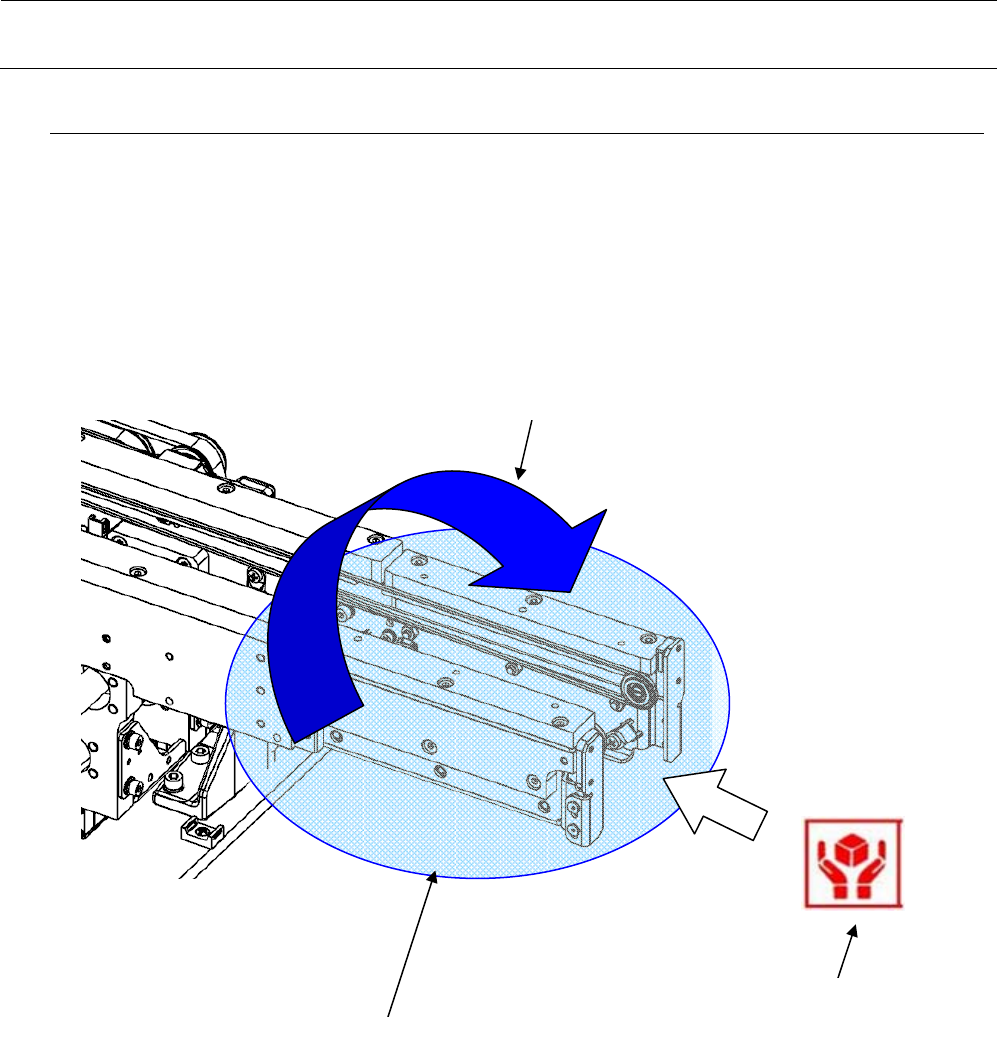

14-2. 双通道传送
＜包装方法＞
① 将装置外的传送延长部分用气泡包装膜包覆，以纤维丝胶带固定。
② 粘贴一圈印有“精密机器小心搬运”字样的胶带。
③ 在前端部粘贴“小心搬运”标志贴。
将轨道端部用气泡包装膜包覆
“精密机器小心搬运”字样的胶带
“小心搬运”的标志贴
包装要领书
31
15. 条形码阅读机（选项）
如果是安装在贴片机主机内出厂，按如下要领进行包装。
运输时，要避免可追溯性模块部分被碰撞、接触，注意不要让其承受负荷。
转动下图所示的旋钮松开，使成为条形码传感器放入 RX-6 侧的状态，将旋钮固定。
包装时，用气泡包装膜包住滑动轨道整体。
此时，把写有“精密机器小心搬运”的胶带贴在下图所示的 2 个位置上。
旋钮
小心搬运警告胶带
气泡包装膜
