包装要领书
31

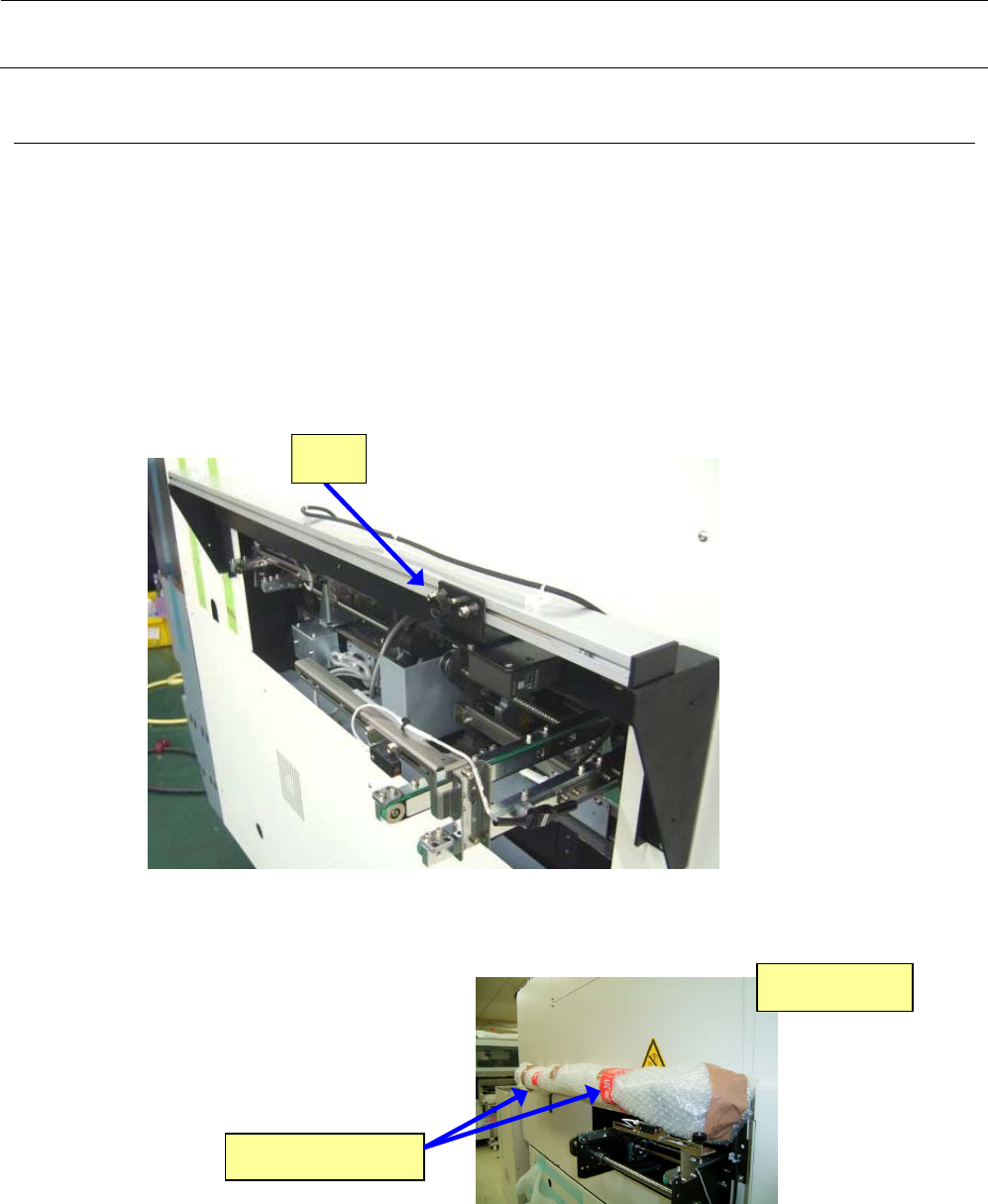

15. 条形码阅读机（选项）
如果是安装在贴片机主机内出厂，按如下要领进行包装。
运输时，要避免可追溯性模块部分被碰撞、接触，注意不要让其承受负荷。
转动下图所示的旋钮松开，使成为条形码传感器放入 RX-6 侧的状态，将旋钮固定。
包装时，用气泡包装膜包住滑动轨道整体。
此时，把写有“精密机器小心搬运”的胶带贴在下图所示的 2 个位置上。
旋钮
小心搬运警告胶带
气泡包装膜
包装要领书
32

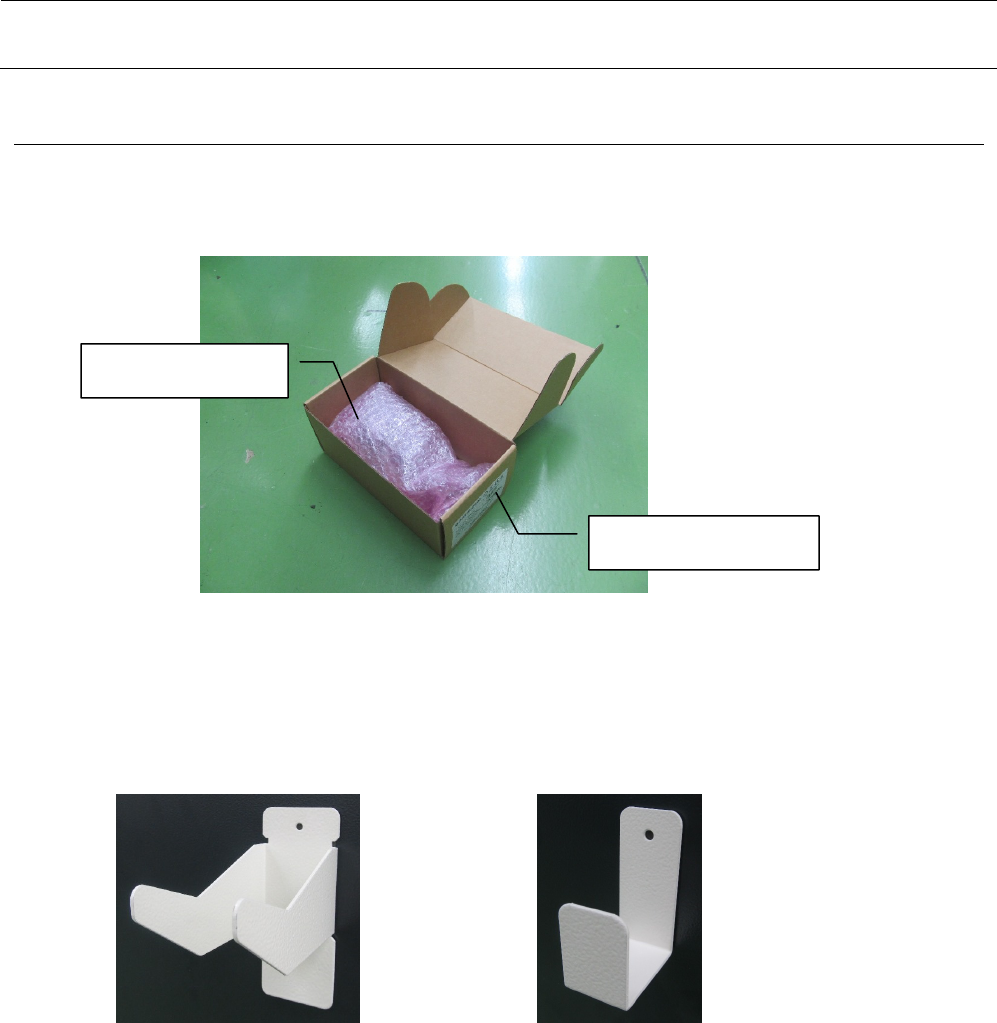

16. 条形码读取器（ISM/MES 关联选购项）
① 条形码读取器的捆包
用气泡垫包裹条形码读取器(EZ145864411)，装入厂家指定的纸箱，再与其他部件一起放入附属品箱。
② 条形码读取器支架、条形码读取器挂钩的捆包
条形码读取器支架(40173414)、条形码读取器挂钩(40173415)分别单独用气泡垫包裹，再与其他部
件一起放入附属品箱。
(条形码读取器支架：40173414) (条形码读取器挂钩：40173415)

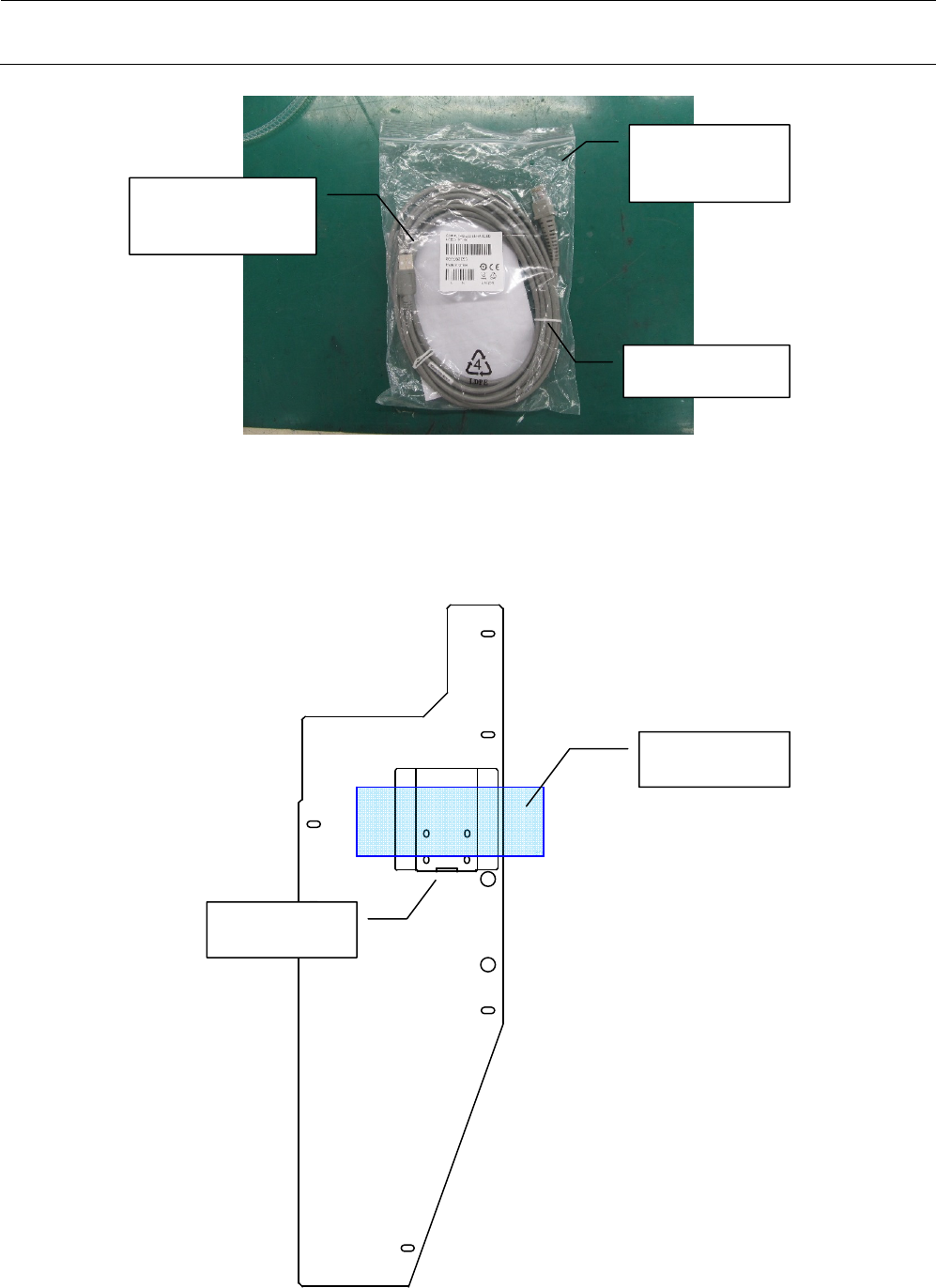

③ 条形码读取器 USB 缆线的捆包
条形码读取器 USB 缆线(40173482)用厂家指定的塑料袋再次包装，用气泡垫包裹，再与其他部件一
起放入附属品箱。
条形码读取器
纸箱(厂家指定)
包装要领书
33
④ USB 支架的固定
在贴片机本体后侧的 RBL 盖罩部设置 USB 支架时，按照下图所示用纤维胶带固定支架。
条形码读取器
USB 缆线
塑料袋
(厂家指定)
用捆束线捆绑
纤维胶带
USB 支架
