包装要领书 4 2. XY 装置相关 2-1. X 轴架的固定 ① 请把 CAUTION_TAG（40 087186）装在 Y_FIX_SHA FT_RX6（40127643）上。 ② 前侧轴要使各直线基座与前侧的 Y 限动器贴紧，后侧轴则与后侧的 Y 限动器贴紧。 ③ 请用带标签的 Y_FIX_SHAFT_RX6 把各直线基座固定到座架上。 前侧、后侧合计 4 处。请将 X 轴向前后推，确认没有松动。 Y 限动器 挪动 X 轴装置 Y…
包装要领书
3
1-2-2. 3 吸嘴贴装头装置 Z 轴的固定
① 请装配好 ZM 限动器组件（具体参照 3 吸嘴贴装头装配调整要领书）。
② 请确认 Z 轴处于最上面的位置，用螺丝固定 ZM 限动器组件。进行固定时，要使缓冲垫圈与各滑轮
上表面紧贴。ZM 限动器组件请从贴装头横向插入。
③ 请确认 Z 轴已固定得不能上下方向活动。
④ 请在 ZM 限动器上安装注意标签（黄色），从贴装头侧面出示。
※贴装头前面的电路板类、护罩类未图示。
SM4030601SC
盆头小螺丝 M3X0.5 L=6
40049671 缓冲垫圈
40134120 ZM 限动器 3
SL6041092TN
带垫片内六角螺栓 M4 L=10
CAUTION_TAG (40087186)
包装要领书
4
2. XY 装置相关
2-1. X 轴架的固定
① 请把 CAUTION_TAG（40087186）装在 Y_FIX_SHAFT_RX6（40127643）上。
② 前侧轴要使各直线基座与前侧的 Y 限动器贴紧，后侧轴则与后侧的 Y 限动器贴紧。
③ 请用带标签的 Y_FIX_SHAFT_RX6 把各直线基座固定到座架上。
前侧、后侧合计 4 处。请将 X 轴向前后推，确认没有松动。
Y 限动器
挪动 X 轴装置
Y_FIX_SHAFT_RX6 (40127643)
CAUTION_TAG (40087186)
包装要领书
5

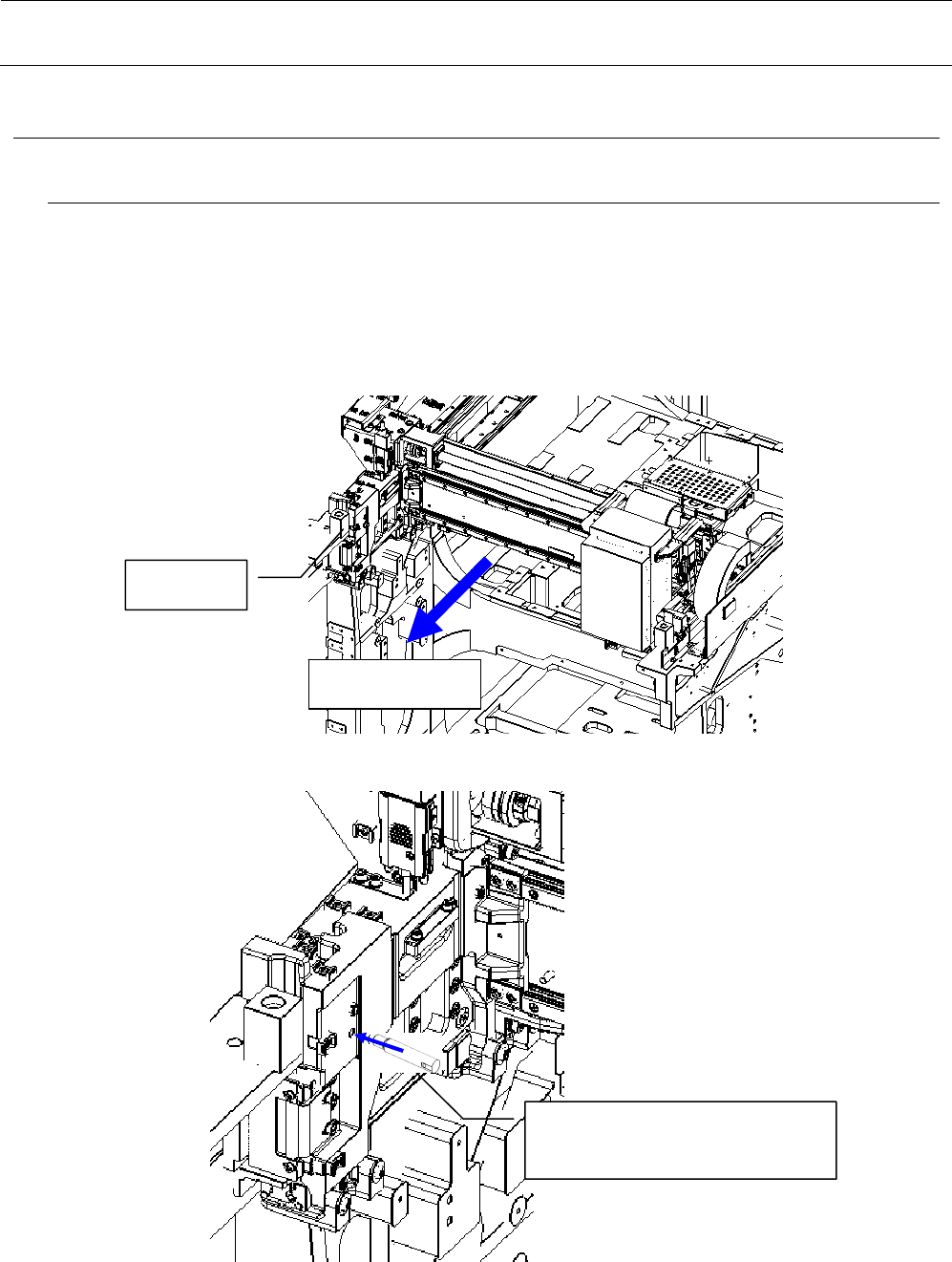

2-2. 贴装头部的固定
① 把 CAUTION_TAG（40087186）和 STOPPER RUBBER（E2424725000）装配到 X_FIX_STOPPER（40070509）
上。
② 请将贴装头靠向右边（从 X 框架正面看），顶住 X 限动器，用 2 个圆头螺丝（SL3061232TN）将
X_FIX_STOPPER 固定。
③ 后侧也请同样地固定。
挪动贴装头装置
SL3061232TN 圆头螺丝
X_FIX_STOPPER (40070509)
CAUTION_TAG (40087186)
STOPPER RUBBER (E2424725000)
26mm
拉平
