前言
缩略语 1.4.6 万维网 （WWW） 上的 SIPLACE
18 预防性维护 SIPLACE X 系列
1.6
1.6 缩略语
缩略语
缩略词 描述
PA 贴片区
CO 元件
COT 转换料台
COT-i 转换料台插入件
C&P 收集 & 贴片
C&P12、CP12 带 12 个段位器的 “ 收集 & 贴片 ” 贴片头
C&P20 、CP20 带 20 个段位器的 “ 收集 & 贴片 ” 贴片头
C&P6、CP6 带 6 个段位器的 “ 收集 & 贴片 ” 贴片头
CPP “ 收集 & 拾取 & 贴片 ” 贴片头
CPx CPP、CP20、CP12、和 / 或 CP6 的总称
DC 带两条轨道的双传送导轨
ESD 静电敏感器件
EMC 电磁兼容性
SC 带一条轨道的单传送导轨
PCB 印刷板
P&P、PP 拾取 & 贴片
QC 带四条轨道的四道传送导轨
SC 工作站计算机
TH 双头
VS 可视系统类型
组件概述
2.1.1 模块的序列号 X 系列贴片机概述
预防性维护 SIPLACE X 系列 19
2
2 组件概述
组件概述
2.1
2.1 X 系列贴片机概述
X 系列贴片机概述
2.1.1
2.1.1 模块的序列号
模块的序列号

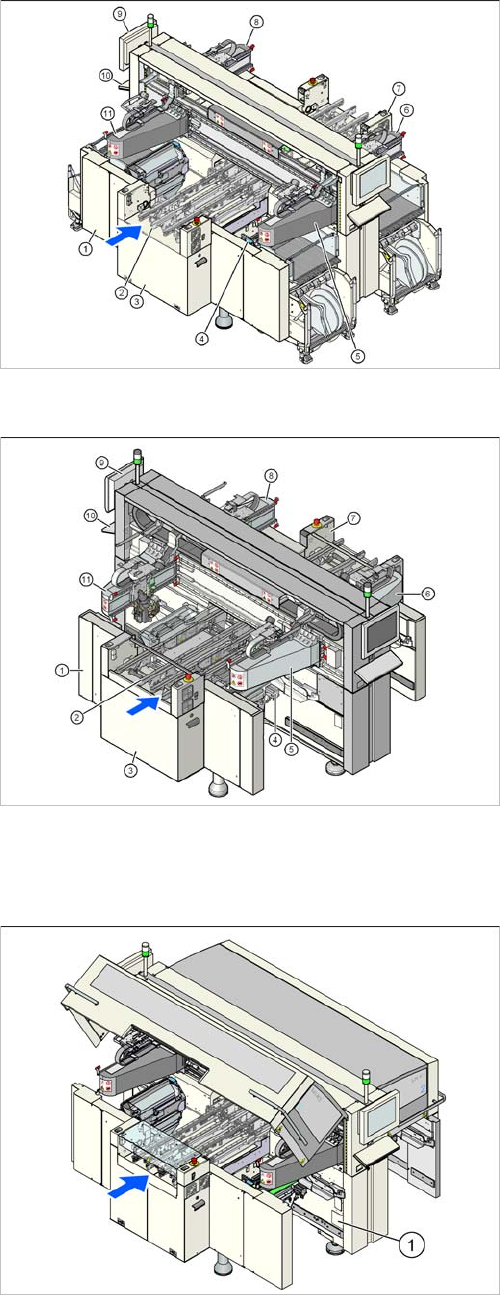

SIPLACE X4
1. 贴片机框架
2. PCB 传送导轨 （灵活的双传送导轨）
3. PCB 输入一侧的扩展套件
4. 元件料车的装卸单元、料带切割器、废料带通道 (4x)
5. 带贴片头的悬臂 1
6. 带贴片头的悬臂 2
7. PCB 输出一侧的扩展套件
8. 带贴片头的悬臂 3
9. 监视器 (2x)
10. 键盘 (2x)
11. 带贴片头的悬臂 4
SIPLACE X4I
1. 贴片机框架
2. PCB 传送导轨 （灵活的双传送导轨）
3. PCB 输入一侧的扩展套件
4. 元件料车的装卸单元、料带切割器、废料带通道 (4x)
5. 带贴片头的悬臂 1
6. 带贴片头的悬臂 2
7. PCB 输出一侧的扩展套件
8. 带贴片头的悬臂 3
9. 监视器 (2x)
10. 键盘 (2x)
11. 带贴片头的悬臂 4
贴片机的序列号可在型号牌上找到。型号牌位于侧边 (1)
的位置 1 的内部。
