小修 4.2.2 执行维护工作 贴片机主体维护工作 预防性维护 SIPLACE X 系列 25 4.2.2.2 4 . 2 . 2 . 2 检 查 保 护 盖 以 及 贴 片 机 背 囊 上 的 风 扇 检查保护盖以及贴片机背囊上 的风扇 ➢ 执行此项检 查需要开启贴片机。 ► 关闭保护盖然后按下 Start （开启）按钮 ► 在风扇的开口处放置一张纸。由于吸力的作用， 这张 纸应能明显地固定在原位。 ► 如果纸张无法固定，检查位于位置…
小修
贴片机主体维护工作 4.2.1 工具、耗材、零备件和易损件
24 预防性维护 SIPLACE X 系列
4.2
4.2 贴片机主体维护工作
贴片机主体维护工作
4.2.1
4.2.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪一张 DIN A4 纸
▪ ESD 腕带 [00320279-xx]
▪ 含合适吸嘴的真空吸尘器
4.2.2
4.2.2 执行维护工作
执行维护工作
4.2.2.1

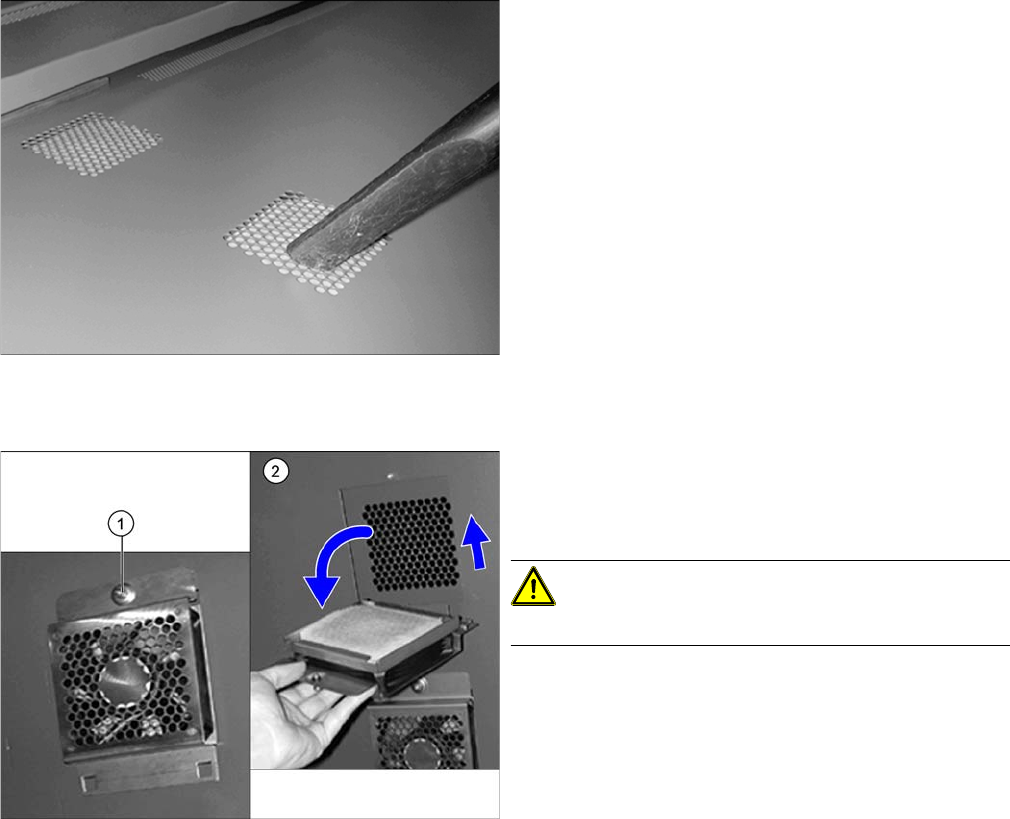

4.2.2.1 清洁/更换保护罩上的过滤器（仅 SIPLACE X4I）
清洁 / 更换保护罩上的过滤器 （仅 SIPLACE X4I）
更换保护盖中的过滤器
► 使用吸尘器从上方清洁 SIPLACE X4I 的保护盖中的
过滤器。
► 检查过滤器中是否有污物。
如果过滤器过脏，请用新的进行更换。（请见下文）
► 打开保护盖。
► 将风扇上方的螺钉 (1) 拧松。
► 将风扇元件向上推并小心地将其向下折叠。
注意
注意切勿损坏风扇的连接线缆！
► 使用新的金属过滤器 [03076892-xx] 替换过滤器。
► 将风扇安装到位并旋紧螺钉。
► 关闭保护盖。
小修
4.2.2 执行维护工作 贴片机主体维护工作
预防性维护 SIPLACE X 系列 25
4.2.2.2

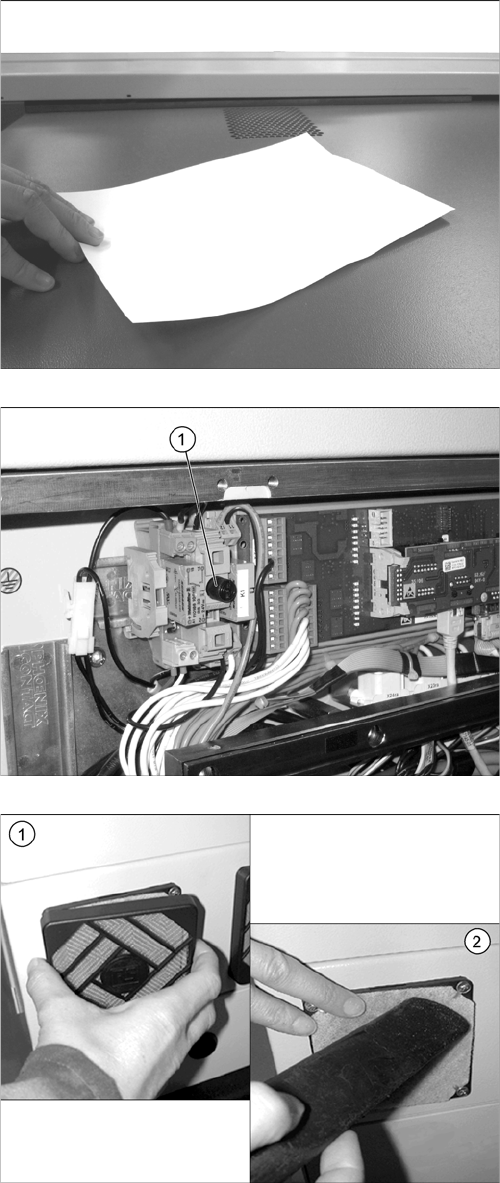

4.2.2.2 检查保护盖以及贴片机背囊上的风扇
检查保护盖以及贴片机背囊上的风扇
➢ 执行此项检查需要开启贴片机。
► 关闭保护盖然后按下 Start （开启）按钮
► 在风扇的开口处放置一张纸。由于吸力的作用，这张
纸应能明显地固定在原位。
► 如果纸张无法固定，检查位于位置 4 处的分配器电源
中的保险丝 F1 (1)，并在需要时进行更换。再次检查
所有保护盖风扇。
如果保险丝正常，请更换故障风扇 [03056479
-
xx]。
► 为所有保护盖上的风扇重复这项检查。
► (1) 将过滤器上的盖取下。
► (2) 使用合适的吸嘴对过滤器进行清洁。
► 检查过滤器上是否有污物。
► 如果过滤器过脏，请用新的进行替换。
► 为全部八个风扇重复这些任务。
小修
贴片机主体维护工作 4.2.2 执行维护工作
26 预防性维护 SIPLACE X 系列
► 打开轴单元 (1) 上的盖。
► 检查轴单元中心的风扇功能 (2)。另请检查其是否可
以移动。必要时可借助手电筒。如果风扇出现故障，
请将其更换。
► 将手握住风扇前端，检查位于轴单元 (3) 下方的风扇
功能。您应当可以感觉到一股明显的气流。如果风扇
出现故障，请将其更换。
► 现在，请再一次关闭盖。
► 为所有轴单元重复这些步骤。
