小修
贴片机主体维护工作 4.2.2 执行维护工作
26 预防性维护 SIPLACE X 系列
► 打开轴单元 (1) 上的盖。
► 检查轴单元中心的风扇功能 (2)。另请检查其是否可
以移动。必要时可借助手电筒。如果风扇出现故障，
请将其更换。
► 将手握住风扇前端，检查位于轴单元 (3) 下方的风扇
功能。您应当可以感觉到一股明显的气流。如果风扇
出现故障，请将其更换。
► 现在，请再一次关闭盖。
► 为所有轴单元重复这些步骤。
小修
4.3.1 工具、耗材、零备件和易损件 悬臂的维护工作
预防性维护 SIPLACE X 系列 27
4.3
4.3 悬臂的维护工作
悬臂的维护工作
4.3.1
4.3.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 无绒布 [03082092-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ ESD 腕带 [00320279-xx]
4.3.2
4.3.2 准备步骤
准备步骤
► 进行以下维护步骤时，贴片机内不得存在 PCB。
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
4.3.3
4.3.3 执行维护工作
执行维护工作
参阅 :
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
4.3.3.1

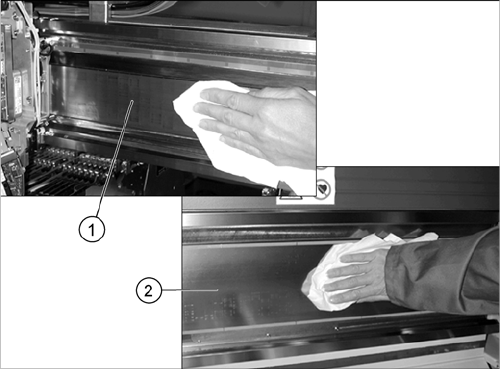

4.3.3.1 检查和清洁 X 轴和 Y 轴的磁性表面
检查和清洁 X 轴和 Y 轴的磁性表面
► 彻底清洁 X (1) 和 Y (2) 轴全部长度范围内的磁性表
面。使用一块无绒布清除磁性表面上的所有污物。必
要时请用一个无磁性工具将元件清理干净。
► 出现损坏或者其他问题时，请联系您在慕尼黑的
SIPLACE 维修团队。
小修
传送导轨的维护工作 4.4.1 工具、耗材、零备件和磨损部件
28 预防性维护 SIPLACE X 系列
4.4
4.4 传送导轨的维护工作
传送导轨的维护工作
4.4.1
4.4.1 工具、耗材、零备件和磨损部件
工具、耗材、零备件和磨损部件
▪ 棉质手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 真空吸尘器
4.4.2
4.4.2 准备步骤
准备步骤
???????? - ????????????
???????? - ??????????????????
► 将元件料车移出贴片机。
参阅 :
1.2 准备工作 ...... [ ➙ 12]
4.4.3
4.4.3 执行维护工作
执行维护工作
4.4.3.1
4.4.3.1 用吸尘器清洁传送导轨、传送带、传感器和升降台
用吸尘器清洁传送导轨、传送带、传感器和升降台
4.4.4
4.4.4 最后的工作
最后的工作
► 还原传送导轨的原始配置。
注意
无印刷板
执行以下任务时，贴片机中不得有印刷板。
提示
可接触性
为了更便于接触，我们建议使用以下程序：
► 使用贴片机软件调整传送导轨的各个侧边，应注意使所有传送带以及每个侧边下方的整个
区域均能轻松的接触到。
► 使用真空吸尘器清除所有散落在整个 PCB 传送导轨
上及其周围的元件。应特别注意靠近升降料台、宽度
调整装置、拖曳线缆以及传送带附近的区域。
注意
PCB 传送导轨上的散落元件可能造成故障。
确保不会损坏皮带传动电机上的线缆。
