► 打开保护盖。
► 用一块无绒布将气压式避震器 (1) 的滑动表面擦拭干
净。
► 活塞上不应有可见的油：否则请更换气压式避震器。
如需拆卸和安装的细节，请阅读贴片机的维修手册。
► 关闭贴片机的安全盖。
► 打开保护盖 (1)。
► 将保护盖向下拉出约 30 cm，然后再次将其放开。
如果保护盖再也无法完全打开，并且最上方的位置
（约 20 mm）存在空隙，则请更换气压式避震器。
如需拆卸和安装的细节，请阅读贴片机的维修手册。
► 沿垂直方向将保护盖拉到顶部和底部之间的位置，然
后再放开它。
保护盖必须在没有外在帮助的情况下保持在这个位置
上。如果它靠其自身关闭，则请更换气压式避震器。
如需拆卸和安装的细节，请阅读贴片机的维修手册。
► 关闭保护盖。
► 为所有保护盖重复这些步骤。
注意
在检查或更换压缩空气过滤器前，您需要切断空气供
给！

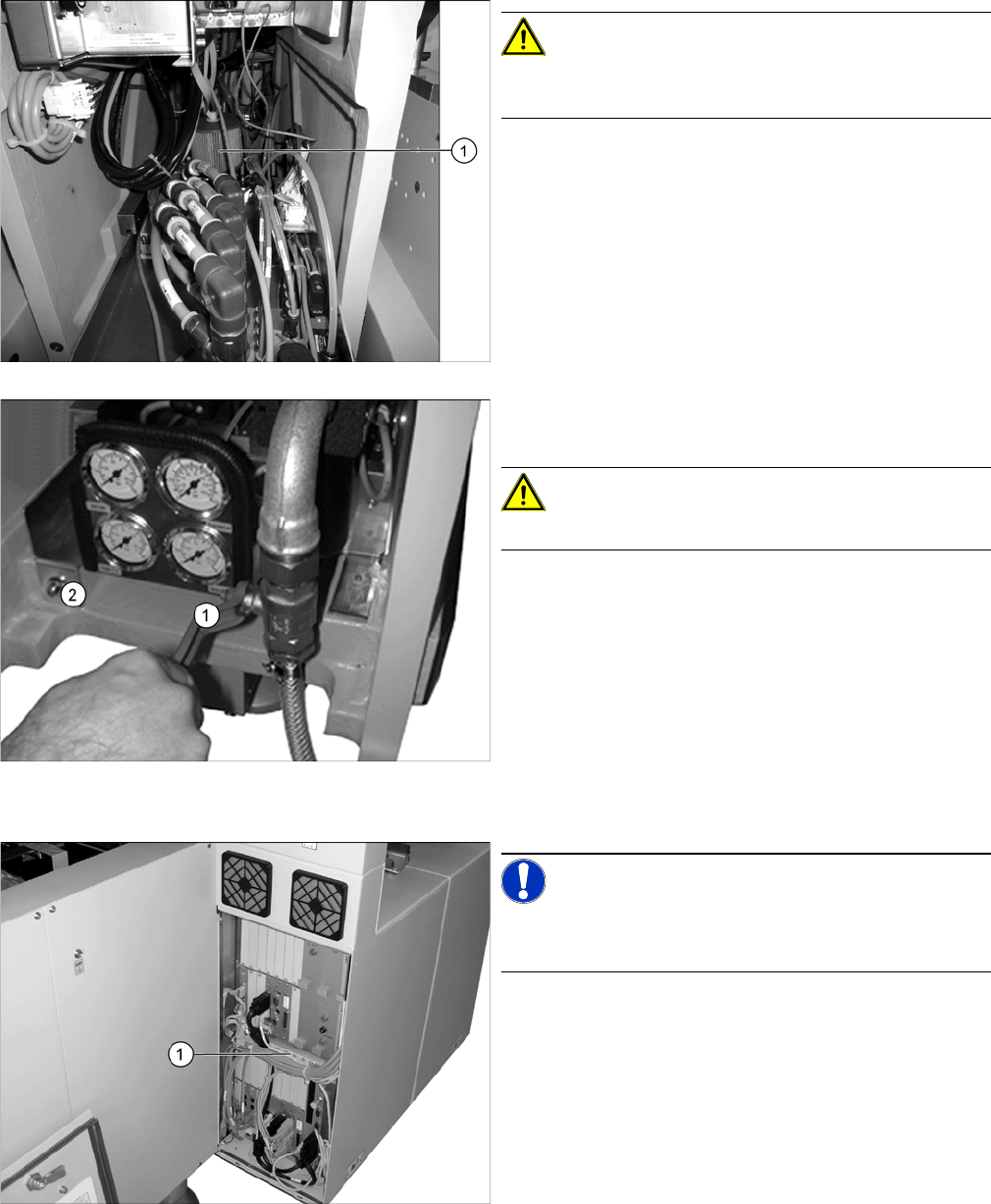

► 使用贴片机钥匙打开通向压缩空气供给的门，拆下线
缆并取下门。
► 顺时针旋转主要的压缩空气阀 (1)。所有压力计均必
须归零。
► 将螺钉 (2) 拧送，并将压缩空气供给拉出。
大修
5.2.3 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE X 系列 35
5.2.3.5
5.2.3.5 清洁/更换贴片头排气过滤器/X 轴马达冷却
清洁 / 更换贴片头排气过滤器 /X 轴马达冷却
► 将收集容器置于压缩空气供给的下方。
► 打开保护盖 (2) 下的螺钉 (1) 以释放压力。
► 将保护盖上的联锁杆 (1) 向下拉。向上按下保护盖 (2)
并通过转向左侧的 (3) 拧下螺钉。
► 拧开压缩空气过滤器 (4) 的螺钉并检查是否有污物。
► 如果过滤器已脏，请更换。
⇨ 滤芯 5 μm [03050213-xx]
HSxx / D1 / D2 / D4 / SX 系列 / X 系列源自 2008
年 3 月气动阀 [03062274-xx]
（用于 [03060279-xx] 气动单元）
⇨ 气动阀 [03038979-xx] 所用的 5 μm 压缩空气过滤
器的替代过滤器
X 系列直到 SN B089 [03004680-xx]
（用于 [03004151-xx] 气动装置）
⇨ 气动阀 [03039182-xx] 的 5 μm 过滤器 （新）的滤
芯
自 SN B090 [03038691-xx] 而起的 X 系列
（用于 [03038058-xx] 气动装置）
► 将相关贴片头上的保护盖取下。
► 将过滤器外壳上的紧固螺钉 (1) 拧松。
► 检查 “40 µm 滤芯 ”[03003717-xx] (2) 是否褪色。
如果发现褪色，请用新的更换。
► 安放贴片头的过滤器、外壳以及保护盖。
► 为所有贴片头的滤芯重复这些步骤。
大修
贴片机主体的维护工作 5.2.3 执行维护工作
36 预防性维护 SIPLACE X 系列
5.2.3.6
5.2.3.6 检查/清洁/更换冷却空气过滤器/Y 轴
检查 / 清洁 / 更换冷却空气过滤器 /Y 轴
5.2.3.7
5.2.3.7 检查计算机装置上的风扇
检查计算机装置上的风扇
注意
执行此项作业时，主要的压缩空气阀必须关闭，压力计
必须归零！
► 打开位于过滤器 (1) 上方的翼形螺钉，将其向上拉并
取出。
► 检查过滤器内是否有污物，并在需要时进行清洁。
► 如果再也无法为过滤器进行清洁，请将其更换
[00376006-xx]。
► 小心的将气动装置推回贴片机中并用所提供的螺钉
(2) 将其固定就位。
注意
确保您不会将任何线缆或软管夹住！
► 再一次打开主要的压缩空气阀 (1)。
► 关闭通向压缩空气供给的门。
提示
含台式 PC 的贴片机
台式 PC 中，风扇位于计算机内，并由此监控。
► 打开计算机装置上的保护盖。
► 检查位于计算机装置中央的风扇功能 (1)。您应该可
以听到空气流动的声音。如果风扇出现故障，请将其
更换。
► 现在，请再一次关闭盖。
