大修
5.2.3 执行维护工作 贴片机主体的维护工作
预防性维护 SIPLACE X 系列 37
5.2.3.8

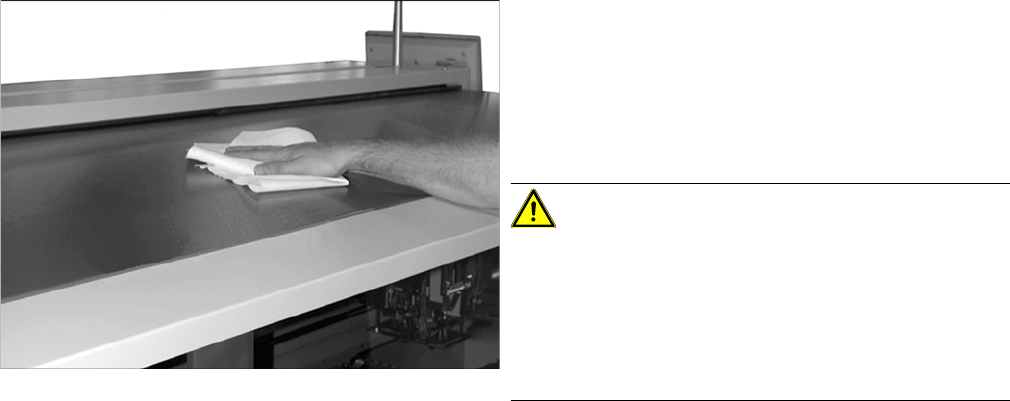

5.2.3.8 清洁保护罩
清洁保护罩
► 请检查保护盖上是否有污垢。
► 如有需要，请用一块干燥的无绒布对其进行清洁。
► 如果保护盖过脏，使用一块无绒布以及少量的中性或
弱碱性清洁剂进行清洁。
清洁保护盖时，切勿用力过大，同时注意不要破坏
ESD 涂层！
注意
选择正确的清洁剂
在选择保护盖的清洁剂时请务必特别小心，以免损坏保
护盖的 ESD 涂层！
请勿使用任何化学清洁剂。切勿使用酸性或强碱性清洁
剂，杜绝所有酮、酯、芳烃、卤代烃、醚性油或类似产
品。
大修
元件装卸装置的维护工作 5.3.1 工具、耗材、零备件和易损件
38 预防性维护 SIPLACE X 系列
5.3
5.3 元件装卸装置的维护工作
元件装卸装置的维护工作
5.3.1
5.3.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ ESD 腕带 [00320279-xx]
▪ 无绒布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪ 防护乳胶手套 [00372972-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪ 如有需要，使用润滑喷嘴 DIN71412-B-M6 – 45° 弯曲 （料带切割器）[03036943-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 1 张 DIN A3 纸或 2 张 DIN A4 纸
▪胶带条
▪剪刀
▪ 镊子 [00378525-xx]
▪ 2 把毛刷 （10 个一组的润滑毛刷 [00370771-xx]）
▪ 400 ml 表面保护喷油 [00328575-xx]
▪ Interflon Fin 润滑脂 [03020782-xx]
▪ 80x65mm 的通用研磨清洁剂 [00372809-xx]
▪ UNISILKON L250L 润滑脂 [00310259-xx]
▪ 400 ml 防锈喷雾 WD40 [00325833-xx]
5.3.2
5.3.2 准备步骤
准备步骤
► 将转换料台移出贴片机。
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 57]
大修
5.3.3 执行维护工作 元件装卸装置的维护工作
预防性维护 SIPLACE X 系列 39
5.3.3
5.3.3 执行维护工作
执行维护工作
5.3.3.1
5.3.3.1 废料带切割器的功能测试
废料带切割器的功能测试
???????????????
► 将纸张再次从空料带槽中取出。
如果纸张没有被精确的切透，那么就必须更换或清洁切割刀片。这项任务必须由获得授权的人员执
行。拆卸和安装细节请阅读贴片机维修手册。
警告
切割器附近作业时的伤人风险。
在料带切割器的区域内作业时，将元件料车移出贴片机并断开贴片机与干线电源以及压缩空气
供给的连接。
► 然后等到工作压力降到 0 MPa 。
► 始终确保贴片机不会在未经授权的情况下被重新启动。
► 切勿将手伸进料带切割器的内部。
纸张简介 （示例机型为 X 系列 S 型）
➢ 为了进行下一项测试，贴片机内的贴片机与转换料台
必须重新通电。
► 在空料带槽中插入一张 DIN A3 纸或者两张粘在一起
的 DIN A4 纸。
提示
单独一张 DIN A4 纸的长度不够，将无法够及料带切割
器。
► 将这张纸用胶带粘在空料带槽上。
请确保纸张没有向上伸出进入贴片头的行程范围。
► 在软件中启动切割程序
