大修 5.4.3 执行维护工作 光学系统的维护工作 预防性维护 SIPLACE X 系列 47 5.4.3.3 5 . 4 . 3 . 3 清 洁 静 态 3 D 传 感 器 组 件 清洁静态 3D 传感器组件 5.4.3.4 5 . 4 . 3 . 4 清 洁 P C B 条 形 码 扫 描 仪 清洁 PCB 条形码扫描仪 提示 3D 传感器模块 为可选件。 ► 用一块微纤维布清洁 3D 传感器模块 镜头 (1) 。 提示 PCB 条…
大修
光学系统的维护工作 5.4.3 执行维护工作
46 预防性维护 SIPLACE X 系列
► 为所有 IC 和 FC 摄相机重复这些步骤。
5.4.3.2

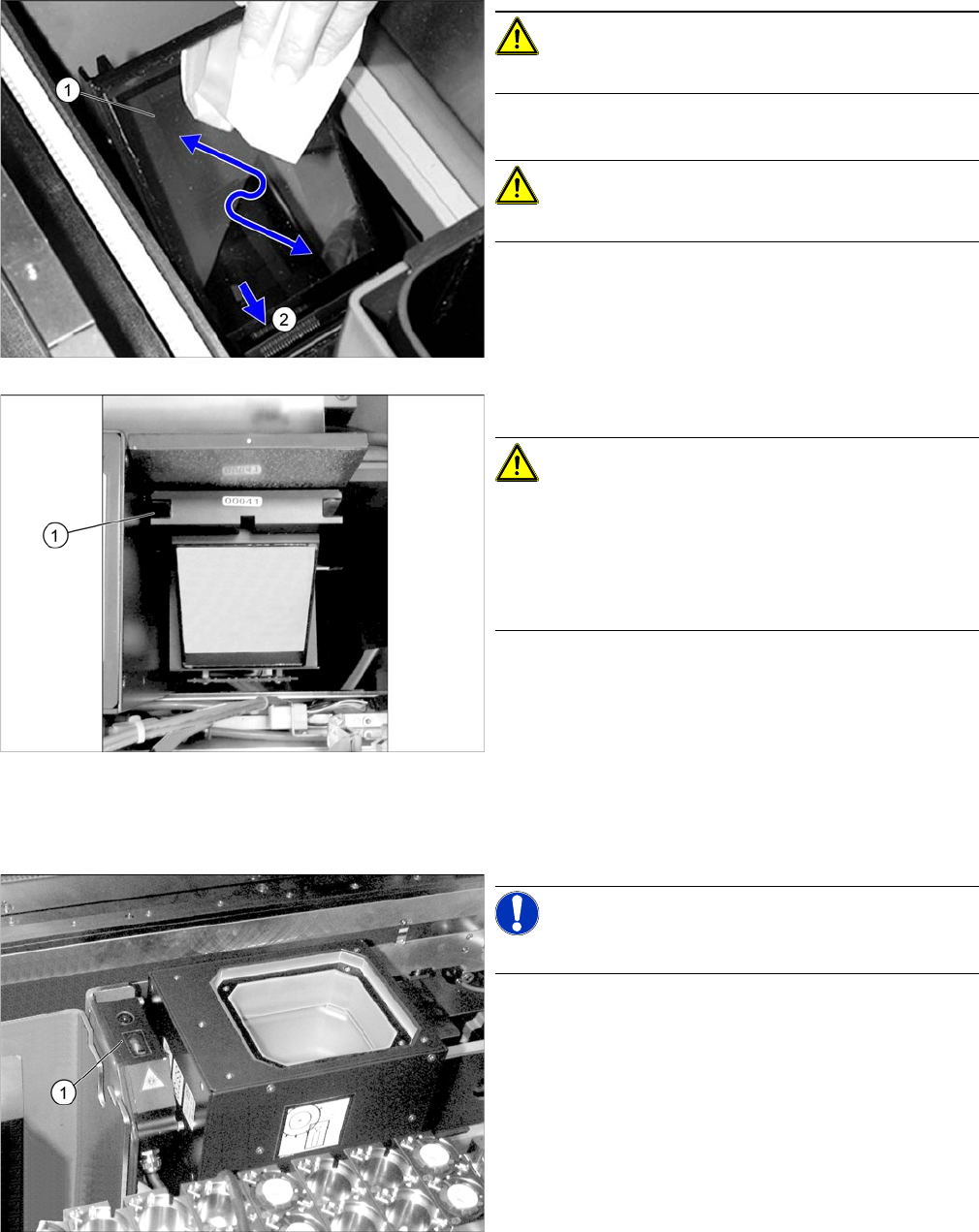

5.4.3.2 清洁共面性模块
清洁共面性模块
注意
玻璃片边缘存在伤人的风险！
► 用微纤维布清洁倾斜玻璃片 (1)。
注意
请勿使用任何化学清洁剂！
► 清除所有散落在玻璃片下方导槽 (2) 中的元件。
► 重装上半部分。
注意
请确保不损坏到玻璃片。
确保摄像机的上半部分可以顺畅地滑入 (1) 导轨中。
确保摄像机的上半部分平稳地安放在其下半部分上，而
且不可移动。必要时，轻轻地按压上半部分的金属盖。
确保上半部分不会从传送导轨的上边缘凸出。
提示
共面模块为可选项。
► 用一块微纤维布清洁共面模块的镜头 (1)。
大修
5.4.3 执行维护工作 光学系统的维护工作
预防性维护 SIPLACE X 系列 47
5.4.3.3

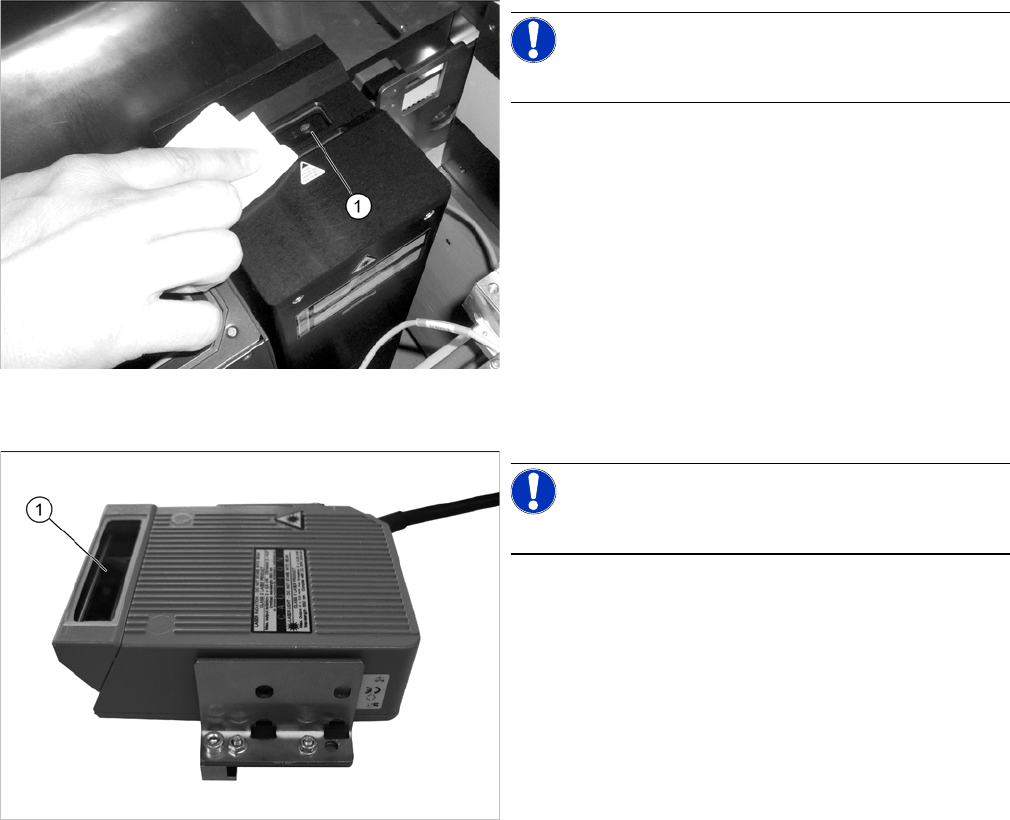

5.4.3.3 清洁静态 3D 传感器组件
清洁静态 3D 传感器组件
5.4.3.4
5.4.3.4 清洁 PCB 条形码扫描仪
清洁 PCB 条形码扫描仪
提示
3D 传感器模块为可选件。
► 用一块微纤维布清洁 3D 传感器模块镜头 (1)。
提示
PCB 条形码扫描仪是一个可选件。
► 用一块微纤维布清洁 PCB 条形码扫描仪的镜头 (1)。
大修
悬臂的维护工作 5.5.1 工具、耗材、零备件和易损件
48 预防性维护 SIPLACE X 系列
5.5
5.5 悬臂的维护工作
悬臂的维护工作
5.5.1
5.5.1 工具、耗材、零备件和易损件
工具、耗材、零备件和易损件
▪ 无绒布 [03082092-xx]
▪ SIPLACE 清洁布 [00315253-xx]
▪ Klüberplex BEM 34-132 润滑剂，1 kg 罐装 [00374565-xx]
▪乙醇
异丙醇 - 可以使用 IPA （异丙醇）作为替代品。
▪ 防护乳胶手套 [00372972-xx]
▪ 棉质手套 [00359087-xx]
▪ ESD 腕带 [00320279-xx]
▪ 所含软管可用于 Y 轴的润滑脂枪 （用量：约 0.4 克）[00374563-xx]
▪ 所含吸嘴可用于 X 轴的润滑脂枪 （用量：约 0.13 克）[00374564
-
xx]
▪ 内六角扳手套件
▪ 一台高精度天平秤 （建议的最小测量精度：1g）
▪ 如有需要，使用 DIN71412 - A M6 润滑喷嘴 [03036936-xx]
▪ 上导向支座 （X 轴）的润滑喷嘴 R3417 004 09 [03094503-xx]
▪ 下导向支座 （X 轴）的润滑喷嘴 R3417 029 90 [03094505-xx]
▪ 如有需要，使用冷却空气组 （黑色）[03003704-xx] 或冷却空气组 （白色）[03030955-xx]
5.5.2
5.5.2 准备步骤
准备步骤
► 执行以下任务时，PCB 传送导轨中不得有印刷板。
► 关闭贴片机后切断电源，然后将其锁定，以防贴片机因未授权操作而重新启动。请遵守 "1.2 准备工
作 ......" [ ➙ 12] 部分中的指示。
参阅 :
6.1 为黄油枪填充润滑油 [ ➙ 57]
5.5.3
5.5.3 执行维护工作
执行维护工作
参阅 :
1.1.2 有关强磁场使用的安全说明 [ ➙ 8]
