大修
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE X 系列 49
5.5.3.1
5.5.3.1 润滑和清洁 X 轴
润滑和清洁 X 轴

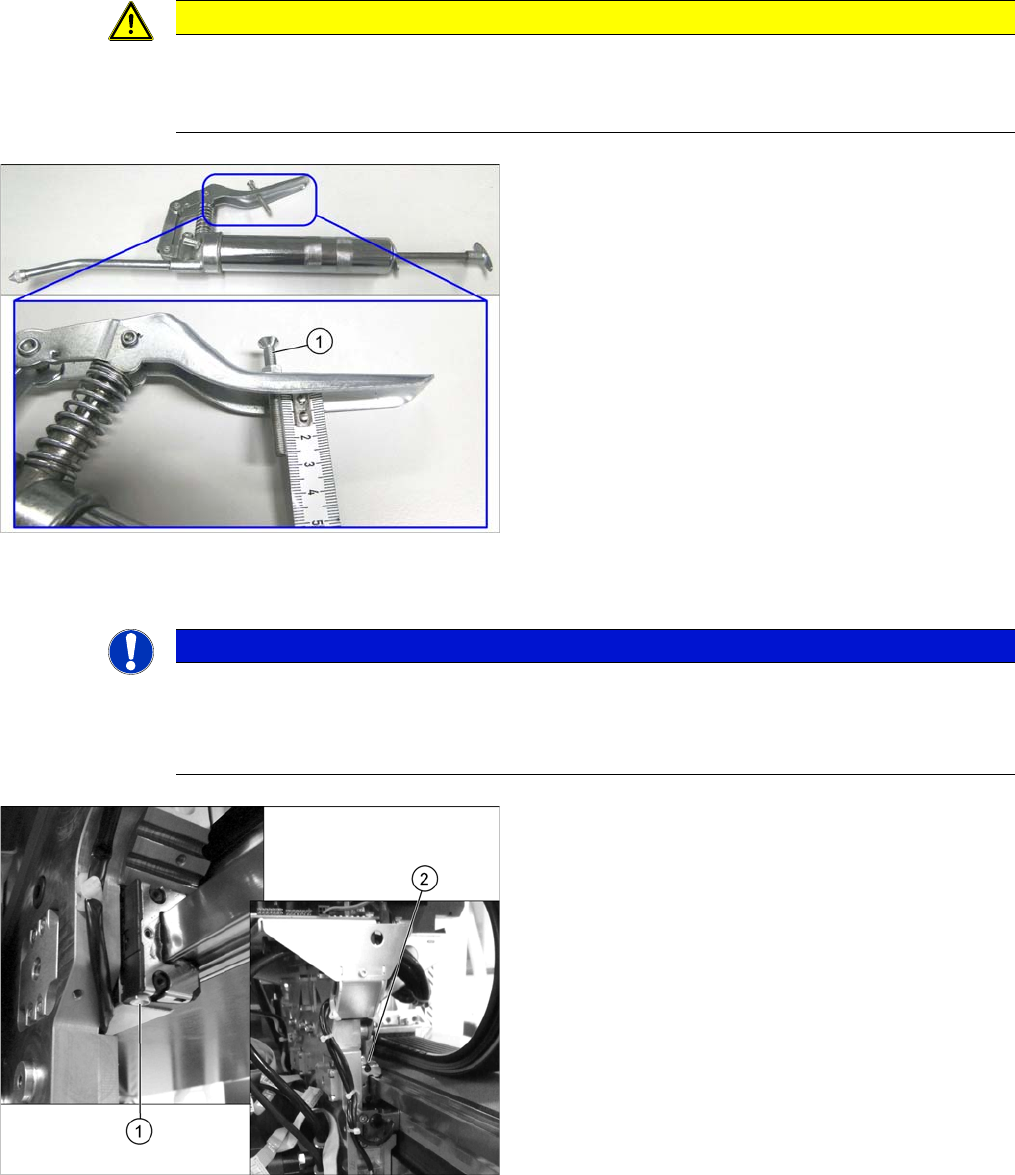

► 用天平秤检查润滑脂的剂量。如有需要，请调整润滑脂剂量。在使用 “ 用于 X 轴带喷嘴的润滑脂枪
（剂量约为 0.13g）”[00374564-xx] 时，润滑脂的剂量可以通过握柄上的设置螺丝进行调整。
注意
润滑所有润滑喷嘴并注意容量！
► 切记务必要润滑 X 与 Y 轴上所有可见的润滑喷嘴！
► 按指定用量使用润滑脂。过多或过少均会损坏轴承。
► 在 “ 行程受限的 X 轴 ” 的润滑脂枪内注入 Klüberplex
BEM 34-132 （请参阅 "6.1 为黄油枪填充润滑油 "
[➙57]）。
► 通过将螺丝 (1) 调整到 29 mm，将润滑脂枪的剂量设
定为 0.13 g。
提示
检查润滑脂的剂量
由于所用天平秤的精确程度不同，因此在检查润滑脂剂量时，您可能需要喷射比如 10 或 100
次。据此结果选择喷射的次数，从而确保足够的精确度。（例如，如果一台天平秤的测量精确
度为 1 g：那么喷射 100 次 --> 13 g）
► 将润滑脂枪的软管径直接入润滑喷嘴 (1) 中。
► 挤按润滑脂枪一次 （每挤一次约为 0.13 cm
3
）。
► 如果润滑脂从润滑喷嘴中溢出，那么轴承内可能已
满，也可能是润滑喷嘴的密封不正确。如果属于后一
种情况，请使用新的润滑喷嘴。
► 将 X 轴的贴片头板移动大约 30 cm。这样做可以分配
润滑脂。
► 将按压与移动的过程再多重复两次。这样便注入了正
确计量的润滑脂。
所有轴承中的润滑脂总量为 (3 x 0.13 cm
3
[g]！
► 使用一块无绒布清除润滑喷嘴上和周围的任何多余润
滑脂。
► 为 X 轴上的其他润滑喷嘴 (2) 重复这些步骤。（每个
悬臂上有 4 个）
► 为所有悬臂重复这些步骤。
大修
悬臂的维护工作 5.5.3 执行维护工作
50 预防性维护 SIPLACE X 系列
5.5.3.2
5.5.3.2 润滑和清洁 Y 轴
润滑和清洁 Y 轴
► 向 “Y 轴 ” 润滑脂枪内注入 Klüberplex BEM 34-132（请参阅 "6.1 为黄油枪填充润滑油 " [ ➙ 57]）。
5.5.3.3
5.5.3.3 清洁 X 轴的线性导轨
清洁 X 轴的线性导轨
注意
润滑所有润滑喷嘴
► 切记务必要润滑 Y 轴上每个可见的润滑喷嘴！每个 Y 轴上有 4 个润滑喷嘴，每个轴承上一
个。
► 按指定用量使用润滑脂。过多或过少均会损坏轴承。
► 将润滑脂枪径直接入润滑喷嘴 (1) 上。
► 挤按润滑脂枪一次 （每挤一次为 0.4 cm³ ）。
► 如果润滑脂从润滑喷嘴中溢出，那么轴承内可能已
满，也可能是润滑喷嘴的密封不正确。如果属于后一
种情况，请使用新的润滑喷嘴。
► 将悬臂移动大约 30 cm。这样做可以分配润滑脂。
► 将按压与移动的过程再多重复两次。这样就注入了正
确剂量的润滑脂。
每个轴承的润滑脂总量为 3 x 0.4 cm3 [g]！
► 使用一块布清除润滑喷嘴上和周围的任何多余润滑
脂。
► 为 Y 轴上面朝贴片机内部的润滑喷嘴 (2) 执行同样的
程序。
► 在所有线性引导装置上重复这一润滑过程 （每个悬
臂上有 2 个润滑喷嘴）。
注意
请勿使用任何化学清洁剂！
切勿使用其它润滑剂。这样做可能缩短轴承的使用寿命。
导轨已通过导向支座进行了充分的润滑。
► 使用无绒布彻底清洁 X 轴线性引导装置的全部长度范
围。
► 为所有线性引导装置重复这一步骤。
大修
5.5.3 执行维护工作 悬臂的维护工作
预防性维护 SIPLACE X 系列 51
5.5.3.4
5.5.3.4 清洁 Y 轴的线性导轨
清洁 Y 轴的线性导轨
5.5.3.5
5.5.3.5 清洁 X 轴光栅标尺
清洁 X 轴光栅标尺
5.5.3.6
5.5.3.6 清洁 Y 轴光栅标尺
清洁 Y 轴光栅标尺
注意
请勿使用任何化学清洁剂！
切勿使用其它润滑剂。这样做可能缩短轴承的使用寿命。
导轨已通过导向支座进行了充分的润滑。
► 使用无绒布彻底清洁 Y 轴线性引导装置的全部长度范
围。
► 为所有线性引导装置重复这一步骤。
注意
始终使用软布轻柔地擦拭刻度。
较脏的刻度将会导致计数错误，并因此导致贴片机停机。
► 用一块浸润了乙醇的无绒布清洁 X 轴上的增量刻度
(1)。
注意
始终使用软布轻柔地擦拭刻度。
较脏的刻度将会导致计数错误，并因此导致贴片机停机。
► 用一块浸湿了乙醇的无绒布清洁 Y 轴上的增量刻度
(1)。
