1OM-1842 4-16 1303-001 1.2.1 Elenco accessori testine • T estina ad alta velocità Numero Nome prodotto Numero parte Quantità Osservazioni 1 Filtro di aspirazione 2 Sezione rifornimento alloggio ugelli ad alta velocità 3 …
1OM-1842
4-15
1.2 Elenco accessori parti standard
Numero
Nome prodotto Numero parte
Quantità
Osservazioni
1 Panno per la pulizia delle lenti
15 cm × 15 cm
2 Glass Tube Fuse (6.3 A) • Ricambio
3 Flame Leg Receiver
4 Collare (distanziatore BS) • Flame Leg Receiver
Set di viti5 • Flame Leg Receiver
Lucchetto6 • Per bloccare l’interruttore
d’alimentazione e la sorgente d’aria
7
Supporto piastra QFP (JG-0188) • Per l’apprendimento della deviazione
Cavo (3 m)8
KYB-M382G-00
KYB-M65BN-00
KYB-M3821-00
KYB-M1105-00
90990-02J028
KYB-M382F-00
KYB-M381P-00
KYB-M381L-00
5
1
4
4
4
2
1
1
T1D2
1303-001
1.2 Elenco accessori parti standard
1OM-1842
4-161303-001
1.2.1 Elenco accessori testine
• Testina ad alta velocità
Numero
Nome prodotto Numero parte
Quantità
Osservazioni
1
Filtro di aspirazione
2
Sezione rifornimento alloggio
ugelli ad alta velocità
3
Ugello (HV19C)
4
Filtro per ugello
KYB-M704D-00
KYB-M3806-00
KYA-M7719-A0
KYA-M7702-10
100
1
1
1000
T1D3
• Testina multi-funzione
Numero
Nome prodotto Numero parte
Quantità
Osservazioni
1 Filtro testina multi-funzione KYB-M3823-00 18
2 Ugello (FF01) KYB-M77F1-A0 1
T1D4
Nota:
Questi accessori sono attaccati a ciascuna testina.
1.2 Elenco accessori parti standard
1OM-1842
4-171303-001

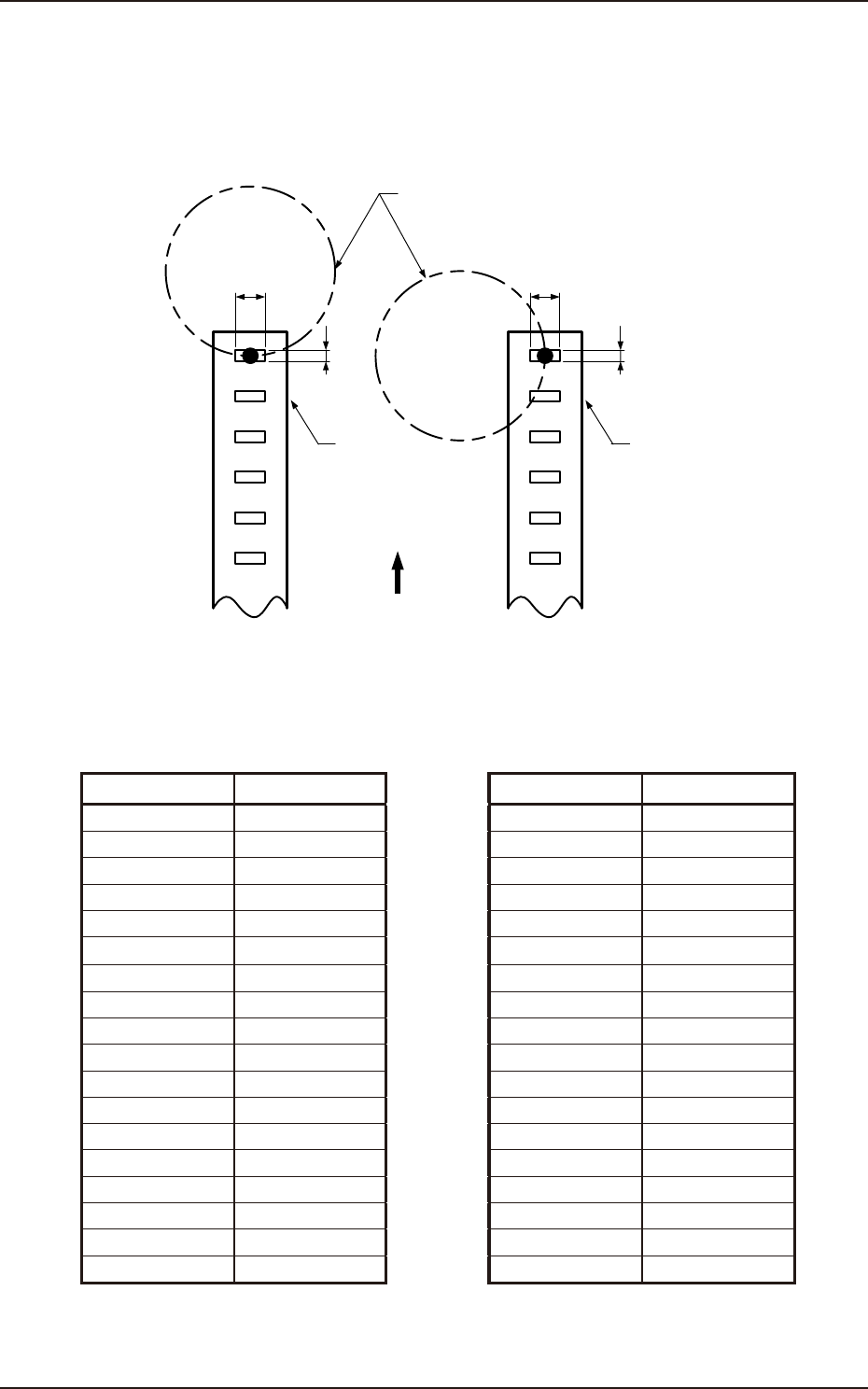

2. Dimensioni componenti testina di preleievo ad alta
velocità (Nel caso debbano essere prelevati 15
componenti contemporaneamente).
B
A
B
PCD testina
Caricatore
Caricatore
Diagramma schema di prelievo
posizione ore 6
Diagramma schema di prelievo
posizione ore 3 (9)
Direzione di caricamento
del caricatore
A
F1D1
Dimensioni componente nel prelievo
posizione a ore 6
Dimensioni componente nel prelievo
posizione a ore 3 (9)
Dimensioni A Dimensioni B
5,4 0,5 10,0 2,2
5,2 1,3 9,4 2,4
5,0 1,9 8,8 2,6
4,8 2,4 8,2 2,8
4,6 3,0 7,6 3,0
4,5 3,3 7,1 3,2
4,4 3,6 6,5 3,4
4,2 4,2 5,9 3,6
4,0 4,7 5,3 3,8
3,8 5,3 4,7 4,0
3,6 5,9 4,2 4,2
3,4 6,5 3,6 4,4
3,2 7,1 3,3 4,5
3,0 7,6 3,0 4,6
2,8 8,2 2,4 4,8
2,6 8,8 1,9 5,0
2,4 9,4 1,3 5,2
2,2 10,0 0,5 5,4
Nota： Sono utilizzati solo i componenti che possono essere gestiti
dall'ugello ad alta velocità con diametro di 6 mm o inferiore.
T1D5-1 T1D5-2
Dimensioni A Dimensioni B
