1OM-1842 2-13 T asto [ ]: Modalità di visualizzazione immagine in dimensioni reali (l’immagine acquisita è visualizzata in dimensioni reali). Dopo aver cambiato la modalità su visualizzazione immagine in dimensioni reali…
1OM-1842
2-121303-001
[2] Tasti operativi immagine visualizzata
I seguenti tasti cambiano la modalità per le operazioni di ingrandimento o
di movimento, per l'immagine visualizzata in [1] Campo di visualizzazione
immagini di riconoscimento.
Tasto [
]:
Normale modalità operativa
Tasto [
]:
Modalità ingrandimento immagine
Dopo aver cambiato la modalità su ingrandimento immagine
utilizzando il tasto [
] (la forma del puntatore passa a ),
quando l'immagine da ingrandire è toccata, oppure è premuto
il tasto sinistro del mouse, l'immagine è ingrandita dalla
posizione del puntatore.
Quando l'immagine deve essere ingrandita con la sua
posizione ssa, mettere il puntatore al centro dell'immagine
prima dell’ingrandimento.
Tasto [
]:
Modalità riduzione immagine
Dopo aver cambiato la modalità su riduzione immagine
utilizzando il tasto [
] (la forma del puntatore passa a ),
quando l'immagine da ridurre è toccata, oppure è premuto il
tasto sinistro del mouse, l'immagine è ridotta dalla posizione
del puntatore.
Quando l'immagine deve essere ridotta con la sua posizione
ssa, mettere il puntatore al centro dell'immagine prima della
riduzione.
Tasto [
]:
Modalità movimento immagine
Dopo aver cambiato la modalità su movimento immagine
utilizzando il tasto [
] (la forma del puntatore passa a ),
trascinare l'immagine da spostare (con il tasto sinistro del
mouse premuto).
2.2 Schermata Riconoscimento
1OM-1842
2-13
Tasto [ ]:
Modalità di visualizzazione immagine in dimensioni reali
(l’immagine acquisita è visualizzata in dimensioni reali).
Dopo aver cambiato la modalità su visualizzazione immagine
in dimensioni reali utilizzando il tasto [
] (la forma del
puntatore passa a
), quando l'immagine da visualizzare in
dimensioni reali è toccata, oppure è premuto il tasto sinistro
del mouse, l'immagine è visualizzata in dimensioni reali dalla
posizione del puntatore.
Quando l'immagine deve essere visualizzata in modalità
dimensioni reali con la sua posizione ssa, mettere il
puntatore al centro dell'immagine prima della visualizzazione
in dimensioni reali.
Tasto [
]:
Modalità adattamento immagini (l'immagine è visualizzata
interamente utilizzando il Campo di visualizzazione immagini
di riconoscimento).
Dopo aver cambiato la modalità su adattamento immagini
utilizzando il tasto [
] (la forma del puntatore passa a
), quando l'immagine da adattare è toccata, oppure è
premuto il tasto sinistro del mouse, l'immagine è visualizzata
interamente utilizzando il Campo di visualizzazione immagini
di riconoscimento dalla posizione del puntatore.
Quando l'immagine deve essere visualizzata in modalità di
adattamento con la sua posizione ssa, mettere il puntatore al
centro dell'immagine prima dell’adattamento.
1303-001
2.2 Schermata Riconoscimento
1OM-1842
2-141303-001

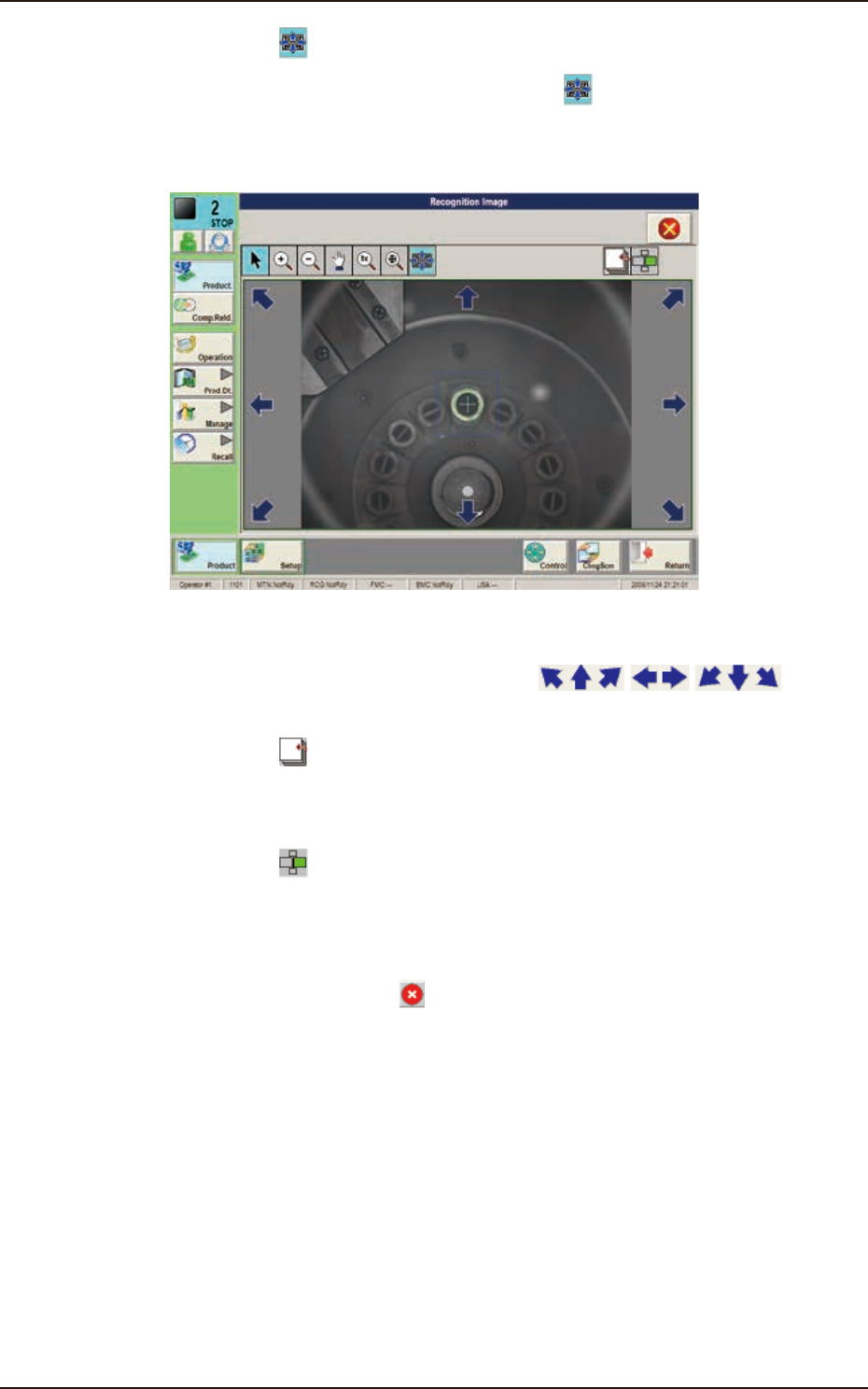

Tasto [
]:
Modalità corrispondenza immagini
Quando è premuto il tasto [
], dopo che l'immagine di
riconoscimento è visualizzata nella modalità di visualizzazione
singola, sono visualizzati i tasti di movimento immagine.
F1B9
Tasti di movimento immagine ( tasti )
L'immagine è spostata nella direzione della freccia del tasto selezionato.
Tasto [
]:
Tasto Cambio
Premendo questo tasto cambia l'immagine nell’operazione di
giudizio anteriore/posteriore o di giudizio polarità.
Tasto [
]:
Tasto Modalità multi-schermo
Premendo questo tasto la schermata passa alla modalità multi-
schermo.
[3] Tasto Chiudi (tasto [
])
Premendo questo tasto si chiude la schermata di riconoscimento nella
modalità di corrispondenza immagini.
2.2 Schermata Riconoscimento
