1OM-1842 2-14 1303-001 T asto [ ]: Modalità corrispondenza immagini Quando è premuto il tasto [ ], dopo che l'immagine di riconoscimento è visualizzata nella modalità di visualizzazione singola, sono visualizzati i …
1OM-1842
2-13
Tasto [ ]:
Modalità di visualizzazione immagine in dimensioni reali
(l’immagine acquisita è visualizzata in dimensioni reali).
Dopo aver cambiato la modalità su visualizzazione immagine
in dimensioni reali utilizzando il tasto [
] (la forma del
puntatore passa a
), quando l'immagine da visualizzare in
dimensioni reali è toccata, oppure è premuto il tasto sinistro
del mouse, l'immagine è visualizzata in dimensioni reali dalla
posizione del puntatore.
Quando l'immagine deve essere visualizzata in modalità
dimensioni reali con la sua posizione ssa, mettere il
puntatore al centro dell'immagine prima della visualizzazione
in dimensioni reali.
Tasto [
]:
Modalità adattamento immagini (l'immagine è visualizzata
interamente utilizzando il Campo di visualizzazione immagini
di riconoscimento).
Dopo aver cambiato la modalità su adattamento immagini
utilizzando il tasto [
] (la forma del puntatore passa a
), quando l'immagine da adattare è toccata, oppure è
premuto il tasto sinistro del mouse, l'immagine è visualizzata
interamente utilizzando il Campo di visualizzazione immagini
di riconoscimento dalla posizione del puntatore.
Quando l'immagine deve essere visualizzata in modalità di
adattamento con la sua posizione ssa, mettere il puntatore al
centro dell'immagine prima dell’adattamento.
1303-001
2.2 Schermata Riconoscimento
1OM-1842
2-141303-001
Tasto [
]:
Modalità corrispondenza immagini
Quando è premuto il tasto [
], dopo che l'immagine di
riconoscimento è visualizzata nella modalità di visualizzazione
singola, sono visualizzati i tasti di movimento immagine.
F1B9
Tasti di movimento immagine ( tasti )
L'immagine è spostata nella direzione della freccia del tasto selezionato.
Tasto [
]:
Tasto Cambio
Premendo questo tasto cambia l'immagine nell’operazione di
giudizio anteriore/posteriore o di giudizio polarità.
Tasto [
]:
Tasto Modalità multi-schermo
Premendo questo tasto la schermata passa alla modalità multi-
schermo.
[3] Tasto Chiudi (tasto [
])
Premendo questo tasto si chiude la schermata di riconoscimento nella
modalità di corrispondenza immagini.
2.2 Schermata Riconoscimento
1OM-1842
2-15
3. Inserimento di ciascun parametro
Di seguito è spiegato come inserire ciascun parametro in una schermata operativa.
3.1 Come inserire i valori numerici
Procedure
(1) Nella schermata operativa, premere un tasto per la voce per la quale è
richiesto l'inserimento di dati numerici.
(Sarà visualizzata la schermata di inserimento).

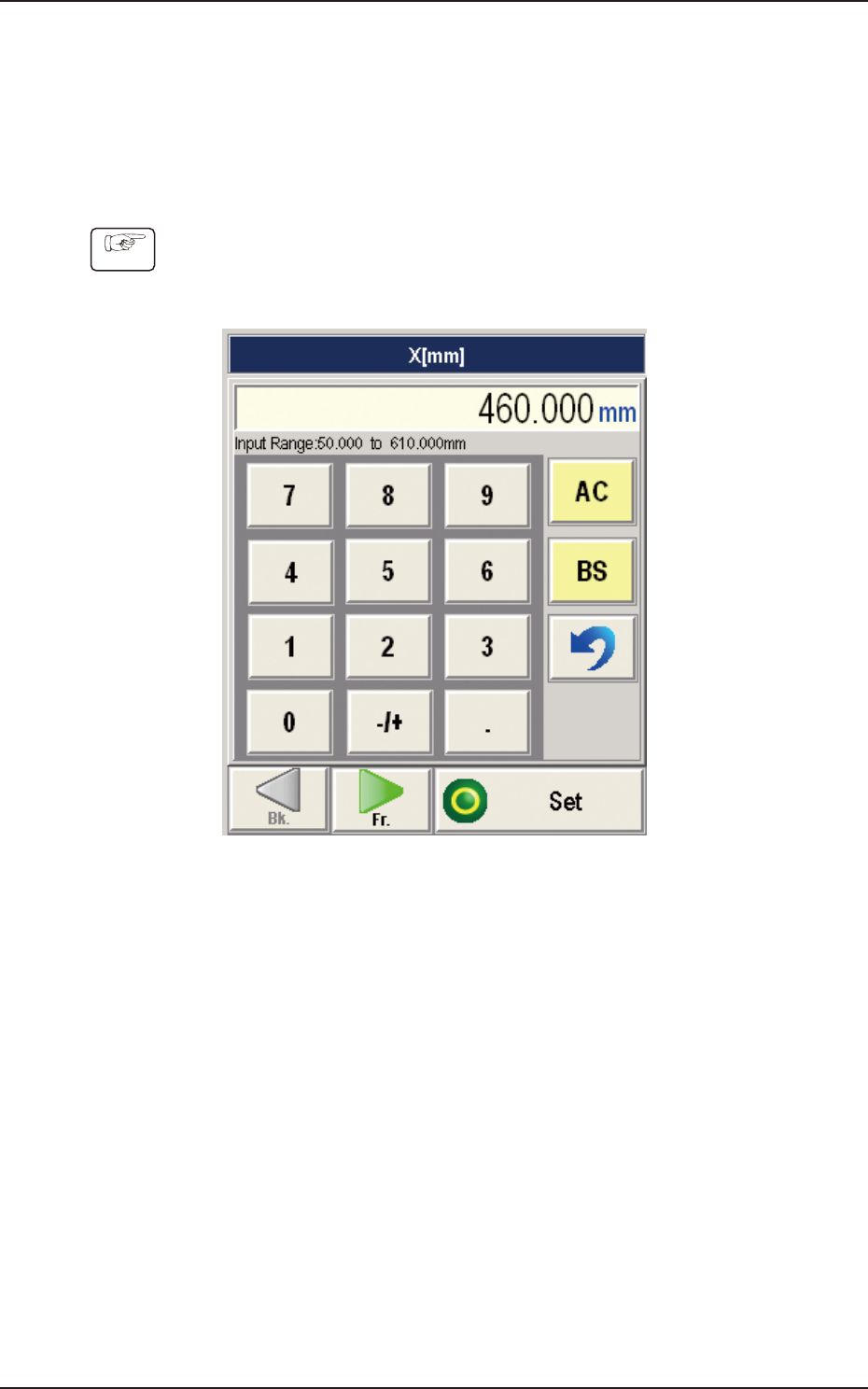

Esempio di schermata di inserimento di dati numerici (tastierino a dieci tasti) F1B10
(2) Inserire un valore numerico facendo riferimento al range visualizzato nella
parte inferiore della schermata.
(I dati inseriti saranno visualizzati nella casella di visualizzazione nella parte
superiore della schermata di inserimento).
1303-001
3. Inserimento di ciascun parametro
