1OM-1842
3-61303-001
1.2.2 Preparazione per i componenti
Procedure
(1) Staccare il carrello banco caricatori.
Reference
Fare riferimento al paragrafo "2.2.5 Base caricatori e Carrello banco
caricatori" del Capitolo 3 per i dettagli.
(2) Installare i caricatori nella base caricatori.
Note
Prima di installare i caricatori, controllare quali tipi di caricatori devono
essere installati in quali alloggi caricatore. (Fdr No.).
Reference
Fare riferimento a "Installazione e rimozione dei caricatori a nastro" nel
Manuale di Istruzioni del caricatore a nastro per i dettagli.
AVVISO
I portatori di pacemaker non sono autorizzati a
maneggiare i caricatori a nastro.
Il forte campo magnetico può inuenzare il
funzionamento dei pacemaker e causare gravi
incidenti.
AVVISO
Installare correttamente i caricatori in modo che
siano inseriti in modo appropriato.
Diversamente, possono entrare in collisione con la testina
oppure si possono vericare errori di prelievo.
Assicurarsi di installare un caricatore a nastro
nell’alloggio caricatore corretto (Fdr No.).
Diversamente, alcuni componenti possono essere
intrappolati tra le testine.
(3) Collegare il carrello banco caricatori alla macchina.
Reference
Fare riferimento al paragrafo "2.2.5 Base caricatori e Carrello banco
caricatori" del Capitolo 3 per i dettagli.
1.2.3 Preparazione per PCB
In caso di funzionamento automatico normale, assicurarsi che le PCB siano
preparate nella macchina di ingresso.
• Quando la macchina è azionata singolarmente (per un test montaggio
effettivo, eccetera), attenersi alla procedura che segue.
Procedure
(1) Aprire le coperture trasparenti che si trovano sopra gli assi.
(2) Mettere una PCB nella sezione di ingresso PCB.
(Impostare la PCB sulla posizione in cui il sensore di rilevamento PCB è
attivato (luce rossa) quando una PCB è impostato sulla sezione di ingresso
PCB.)
1.2 Preparazione prima del funzionamento automatico
1OM-1842
3-71303-001
1.3 Avvio del Funzionamento automatico
1.3.1 Avvio del programma di sistema
Accertarsi che la macchina sia alimentata. Dopodiché, tenere premuto il tasto
[POWER ON] per più di 1 secondo.
Il tasto [POWER ON] si accende di colore rosso, il programma di sistema si
avvia, e la macchina esegue il programma di diagnostica automatica.

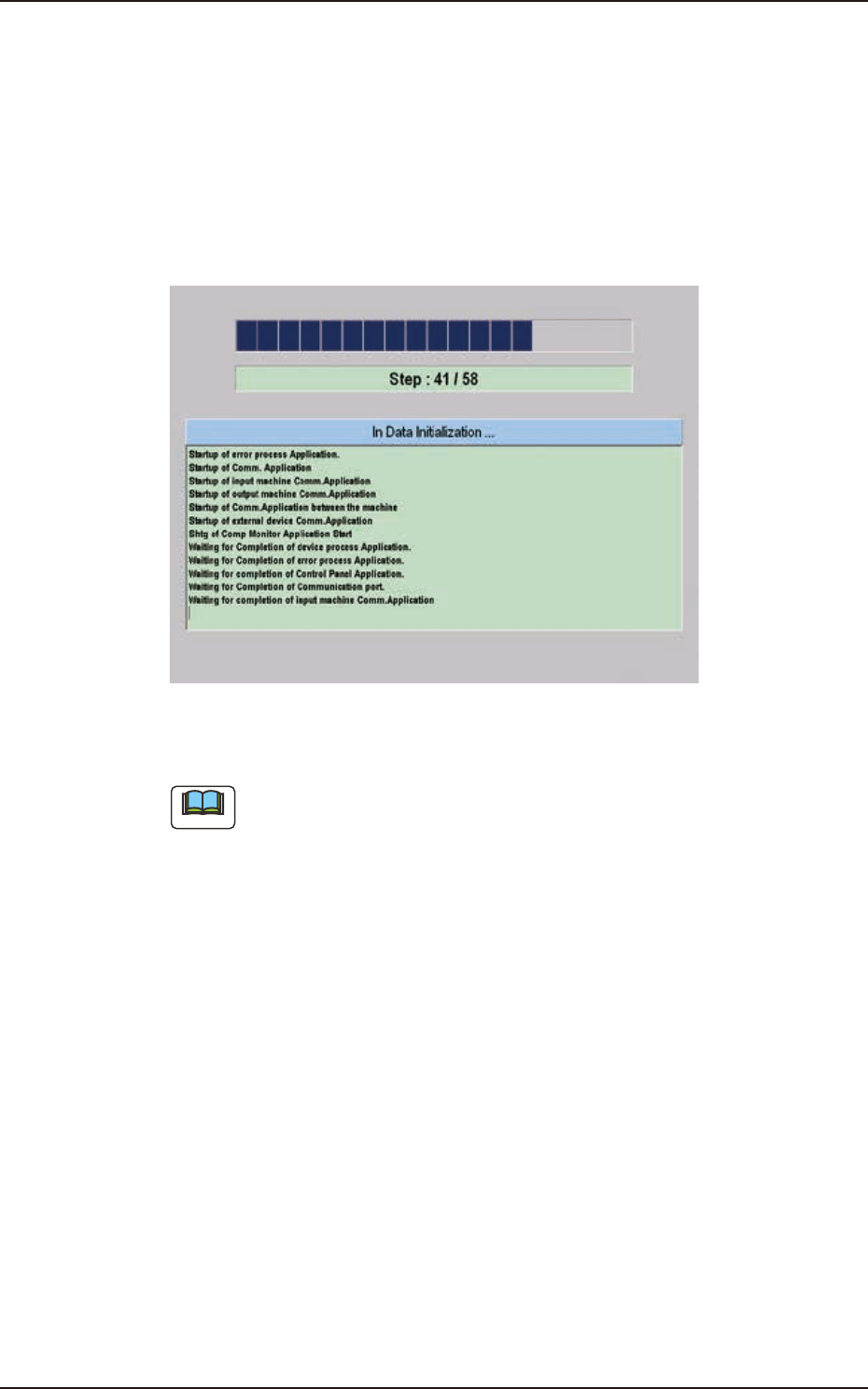

Schermata di "Diagnostica automatica (Inizializzazione dati...)"
F1C6
Note
Ci vogliono circa 2 o 3 minuti perché la macchina esegua la diagnostica
automatica.
Attendere nché appare un'altra schermata.
1.3 Avvio del Funzionamento automatico
1OM-1842
3-81303-001
1.3.2 Operazione di accesso
Quando la diagnostica automatica è completata, il colore del tasto [POWER ON]
diventa giallo e sul touchscreen appare la schermata PRINCIPALE.
Reference
Fare riferimento al paragrafo "1.1 Schermata PRINCIPALE" del "Capitolo 2"
per informazioni dettagliate sulla schermata PRINCIPALE.
F1C7
1.3 Avvio del Funzionamento automatico
