1.3.2 Operazione di accesso
Quando la diagnostica automatica è completata, il colore del tasto [POWER ON]
diventa giallo e sul touchscreen appare la schermata PRINCIPALE.
Reference
Fare riferimento al paragrafo "1.1 Schermata PRINCIPALE" del "Capitolo 2"
per informazioni dettagliate sulla schermata PRINCIPALE.
F1C7
1.3 Avvio del Funzionamento automatico
1OM-1842
3-91303-001

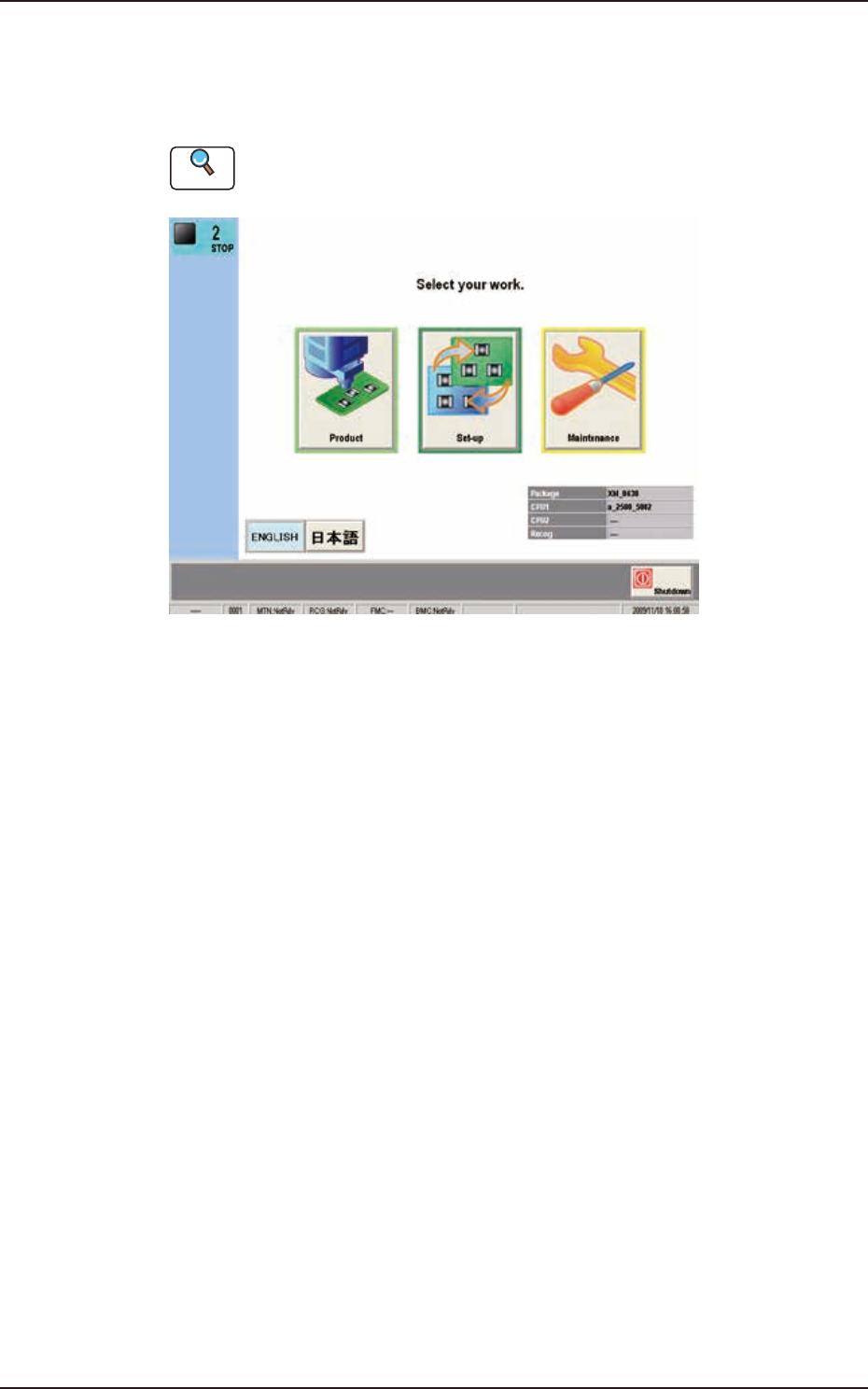

1.3.3 Schermata "Product"
Procedure
(1) Premere il tasto [Product] nella schermata PRINCIPALE.
(Sul touchscreen è visualizzata la schermata "Product" ).
F1C8

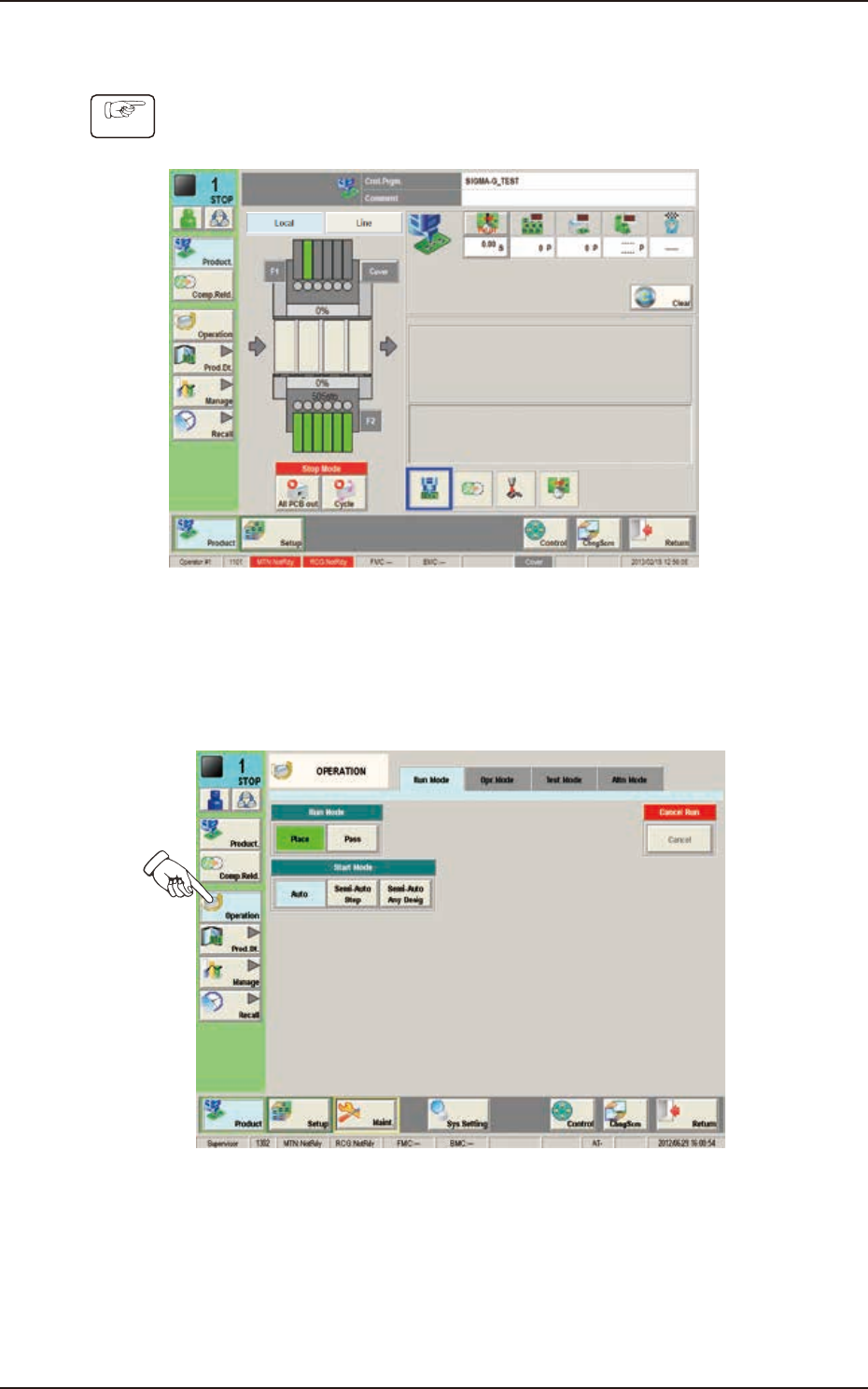

(2) Premere il tasto [Operation] nella schermata "Product".
(Prima della schermata "OPERATION" è visualizzata la schermata "Run
Mode".)
F1C9
1.3 Avvio del Funzionamento automatico
1OM-1842
3-101303-001

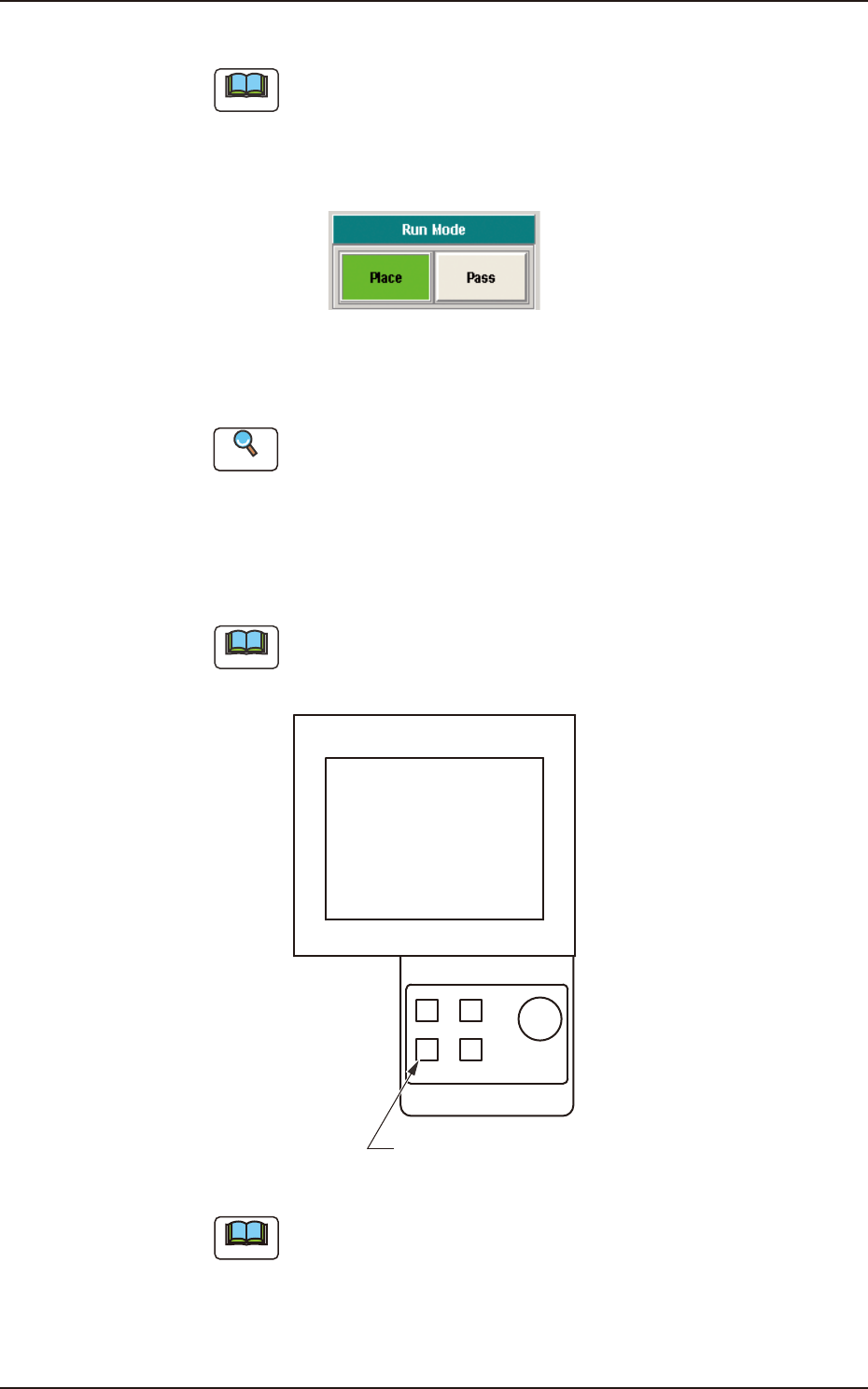

(3) Premere il tasto [Place] (chiamato "Run Mode").
Note
Premere il tasto [Pass] (chiamato"RUN MD") per impostare la modalità
"Pass".
Quando la macchina è impostata sulla modalità "Pass" , trasporta
semplicemente le PCB alla macchina di uscita senza posizionare alcun
componente sulle stesse.
F1C10
(4) Cambiare il programma pattern su quello per il funzionamento automatico
del prodotto da produrre.
Reference
Fare riferimento al paragrafo "2. Operazione di cambio programma" del
Capitolo 3 per i dettagli.
(5) Premere due volte il tasto [START] sul pannello di comando.
(Quando il tasto [START] è premuto una volta, il tasto lampeggia. Quindi,
quando il tasto [START] è premuto di nuovo, mentre il tasto lampeggia, è
avviato il funzionamento automatico (macchina).)
Note
Nel caso in cui il funzionamento della macchina non sia disponibile
quando è premuto il tasto [START] la prima volta, è visualizzato un
messaggio di informazioni di gestione.
POWER ON
STOP
PNL CHANGE
START
Tasto [START]
F1C11
Note
(a) Il tasto [START] non lampeggia quando è attiva una schermata
diversa dalla schermata "Product". Quindi, il funzionamento
automatico non può essere avviato.
(b) Quando la sezione di posizionamento PCB è già occupata con una
PCB, la macchina scarica la PCB senza posizionare alcun componente
su di essa.
1.3 Avvio del Funzionamento automatico
