1OM-1842 3-15 1303-001 (4) Collegare il carrello banco caricatori alla macchina. Reference (a) Fare riferimento al paragrafo "Installazione e rimozione dei caricatori a nastro" nel Manuale di Istruzioni dei car…
1OM-1842
3-141303-001
2.2.4 Preparazione per i caricatori
Procedure
(1) Fare riferimento ai dati di posizione del caricatore di posizionamento nel
programma pattern e assicurarsi che siano installati i caricatori necessari.
(2) Rifornire ciascun caricatore con componenti.
Reference
Fare riferimento al Manuale di Istruzioni per i "Caricatori a nastro" per
SIGMA-G4/G5, per la procedura di rifornimento componenti sui caricatori
a nastro.
(3) Installare i caricatori sulla base caricatori del carrello banco caricatori.
Note
Prima di installare i caricatori, controllare quali tipi di caricatori devono
essere installati in quali alloggi caricatore. (Fdr. No.).
AVVISO
I portatori di pacemaker non sono autorizzati a
maneggiare i caricatori a nastro.
Il forte campo magnetico può inuenzare il
funzionamento dei pacemaker e causare gravi
incidenti.
AVVERTENZA
Assicurarsi di non fare cadere i caricatori a
nastro quando sono installati o rimossi.
Diversamente, si possono subire lesioni ai piedi e
causare danni allo stesso caricatore.
Maneggiare con cura ciascun caricatore uno alla
volta, e non farne cadere nessuno.
AVVISO
Assicurarsi di installare un caricatore a nastro
nell’alloggio caricatore corretto (Fdr No.).
Diversamente, alcuni componenti possono essere
intrappolati tra le testine.
Assicurarsi di inserire il caricatore no in fondo.
Diversamente, se il soppressore è sganciato o sollevato,
non può essere rilevato, ed interferirà con la testina.
Installare correttamente i caricatori in modo che
siano inseriti in modo appropriato.
Diversamente, possono entrare in collisione con la testina
oppure si possono vericare errore di prelievo.
2.2 Preparazione per il cambio di programma
1OM-1842
3-151303-001

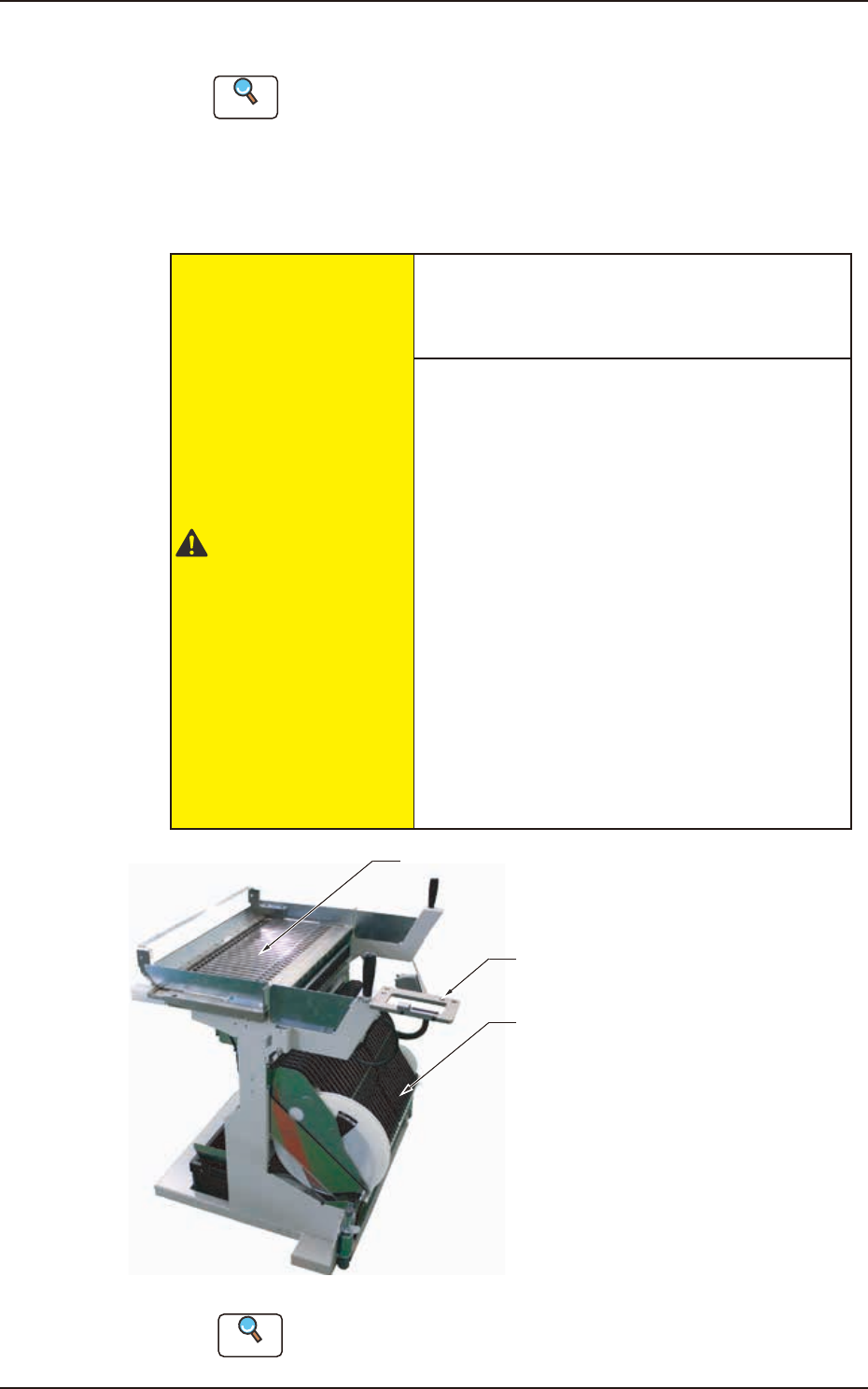

(4) Collegare il carrello banco caricatori alla macchina.
Reference
(a) Fare riferimento al paragrafo "Installazione e rimozione dei caricatori
a nastro" nel Manuale di Istruzioni dei caricatori a nastro per
istruzioni su come installare i caricatori a nastro sul carrello banco
caricatori.
(b) Fare riferimento al paragrafo "2.2.5 Sostituzione del carrello banco
caricatori" del "Capitolo 3" per istruzioni su come collegare il carrello
banco caricatori.
AVVERTENZA
Pericoloso per le mani e le dita!
• Assicurarsi di afferrare l’impugnatura per
spostare il carrello banco caricatori.
Guarda dove metti i piedi!
•
Prestare attenzione a non colpire il carrello
con i piedi mentre si sposta il carrello banco
caricatori.
In modo particolare, la resistenza del movimento
del carrello può cambiare improvvisamente
quando il pavimento non è omogeneo e il
carrello rimante incastrato sul pavimento, oppure
quando sono usati dei teli ed il carrello rimane
impigliato sul bordo o in una piega del telo.
•
Assicurarsi di inserire il caricatore no in fondo.
Quando il caricatore a nastro è montato sul
carrello caricatori, assicurarsi che sia stato
inserito no in fondo e sia ssato saldamente.
Se il caricatore a nastro non è ssato in modo
sicuro potrebbe cadere, causando infortuni alla
parte inferiore della gamba o danni al caricatore.
Tavolo di lavoro caricatore
Carrello banco caricatori
Base caricatori
F1C13
Reference
Fare riferimento al paragrafo "2.2.6 Utilizzo del supporto caricatori" del
Capitolo 3, per istruzioni su come utilizzare il supporto caricatori.
2.2 Preparazione per il cambio di programma
1OM-1842
3-161303-001
2.2.5 Sostituzione del carrello banco caricatori
AVVERTENZA
Non mettere la mano nell’area di movimento
mentre la base caricatori si sta muovendo
verso l'alto o verso il basso.
Quando i LED degli interruttori Feeder Ready
lampeggiano, signica che la base caricatori
corrispondente si sta muovendo verso l'alto o
verso il basso.
Procedure
(1) Premere gli interruttori Feeder Ready della macchina.
(Il LED feeder READY si spegnerà e la base caricatori è sbloccata.)
(2) Tenere premuti ancora un po’ gli interruttori Feeder Ready della macchina.
(La base caricatori inizia a muoversi verso il basso e il LED degli interruttori
Feeder Ready inizia a lampeggiare, indicando che la base caricatori è
attivata.)
Quando l’operazione di cambio carrello banco caricatori è terminata, il LED
degli interruttori Feeder Ready si spegne.
(3) Scollegare la leva di ssaggio connettore ed estrarre il connettore del
carrello banco caricatori dal connettore della macchina. Quindi, agganciare il
connettore della sezione nastro sul lato del carrello.
Notice
(a) Non utilizzare la sezione di aggancio connettore per scopi
diversi dall’aggancio della sezione specicata del connettore.
Inoltre, non applicare forza eccessiva. Diversamente si può
danneggiare il connettore.
(b) Non scollegare il connettore mentre la macchina è in funzione.
Per il connettore della base caricatori, collegarlo o scollegarlo
quando la base caricatori è completamente abbassata e si è
arrestata.
(4) Sbloccare i due freni del carrello banco caricatori ed estrarre il carrello dalla
macchina.
(5) Inserire il carrello banco caricatori (fornito di caricatori a nastro pronti per
l’uso) nella macchina e bloccare i due freni.
Notice
(a) Quando il carrello banco caricatori deve essere inserito nella
macchina, spingerlo in modo tale che la guida sul lato della
macchina si inli all'interno del braccio del carrello.
Inoltre, inserirlo facendo attenzione a non colpire le coperture
con la mano che tiene l’impugnatura del carrello.
(b) Quando il carrello non è posizionato correttamente, l'operazione
di collegamento non può essere eseguita.
Assicurarsi di spingere con forza il carrello no a toccare il
fermo.
2.2 Preparazione per il cambio di programma
