(7) Aprire la copertura trasparente (di tipo a sportello).
AVVERTENZA
Il carico di potenza ai motori, eccetera, è
spento ma l'operazione di installazione deve
essere eseguita con attenzione quando si
mettono le mani all'interno della macchina.
Evitare di provocarsi lesioni alle mani e alle
dita.
(8) Spingere leggermente la PCB con le dita per accertarsi che non ci siano
problemi nella posizione dei perni di supporto.
(9) Chiudere la copertura trasparente (di tipo a sportello).
(10) Premere l'interruttore di blocco della copertura per accendere la spia.
1303-001
2.3 Cambio di programma
1OM-1842
3-31
2.3.6 Conferma della posizione di prelievo del componente
Di norma non è necessario controllare la posizione di prelievo perché le leggere
deviazioni di posizione sono regolate automaticamente.
Tuttavia, quando un componente che richiede di essere posizionato con precisione
non può essere prelevato correttamente la prima volta, sulla posizione di prelievo
del caricatore deve essere eseguita una operazione di apprendimento.

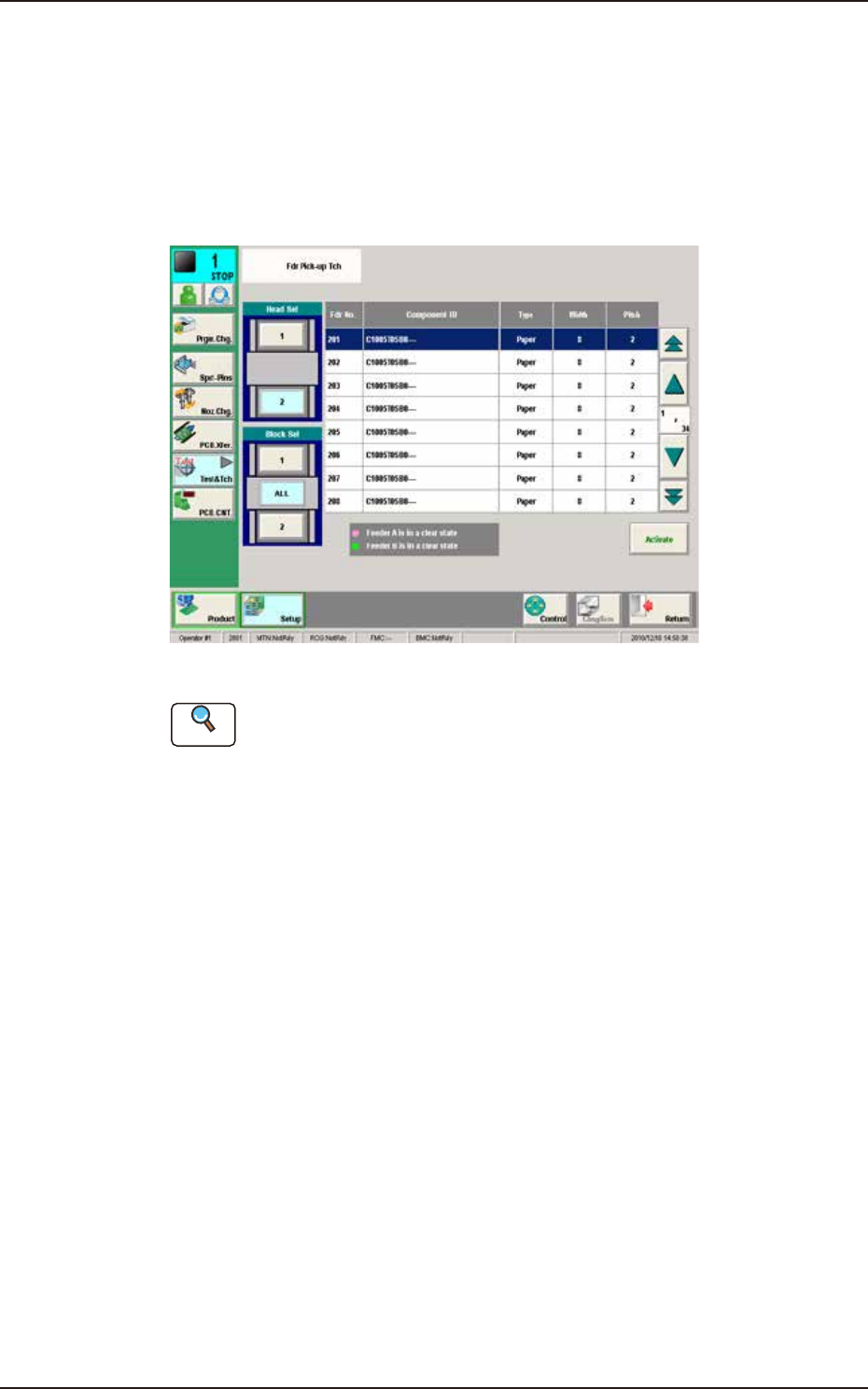

F1C27
Reference
Fare riferimento al paragrafo "7.5 Schermata "PU Pos Ofst Tch"" del Capitolo 6,
Volume 2 per i dettagli.
1303-001
2.3 Cambio di programma
1OM-1842
3-32
2.4 Conferma del posizionamento
2.4.1 Impostazione della modalità di funzionamento
Prima di avviare il funzionamento automatico, premere il tasto [Operation]
sulla barra del menu secondario. È visualizzata la schermata "OPERATION".
Confermare e specicare le seguenti voci relative alla modalità di funzionamento
del modello di produzione.
Conferma e impostazione della modalità di funzionamento

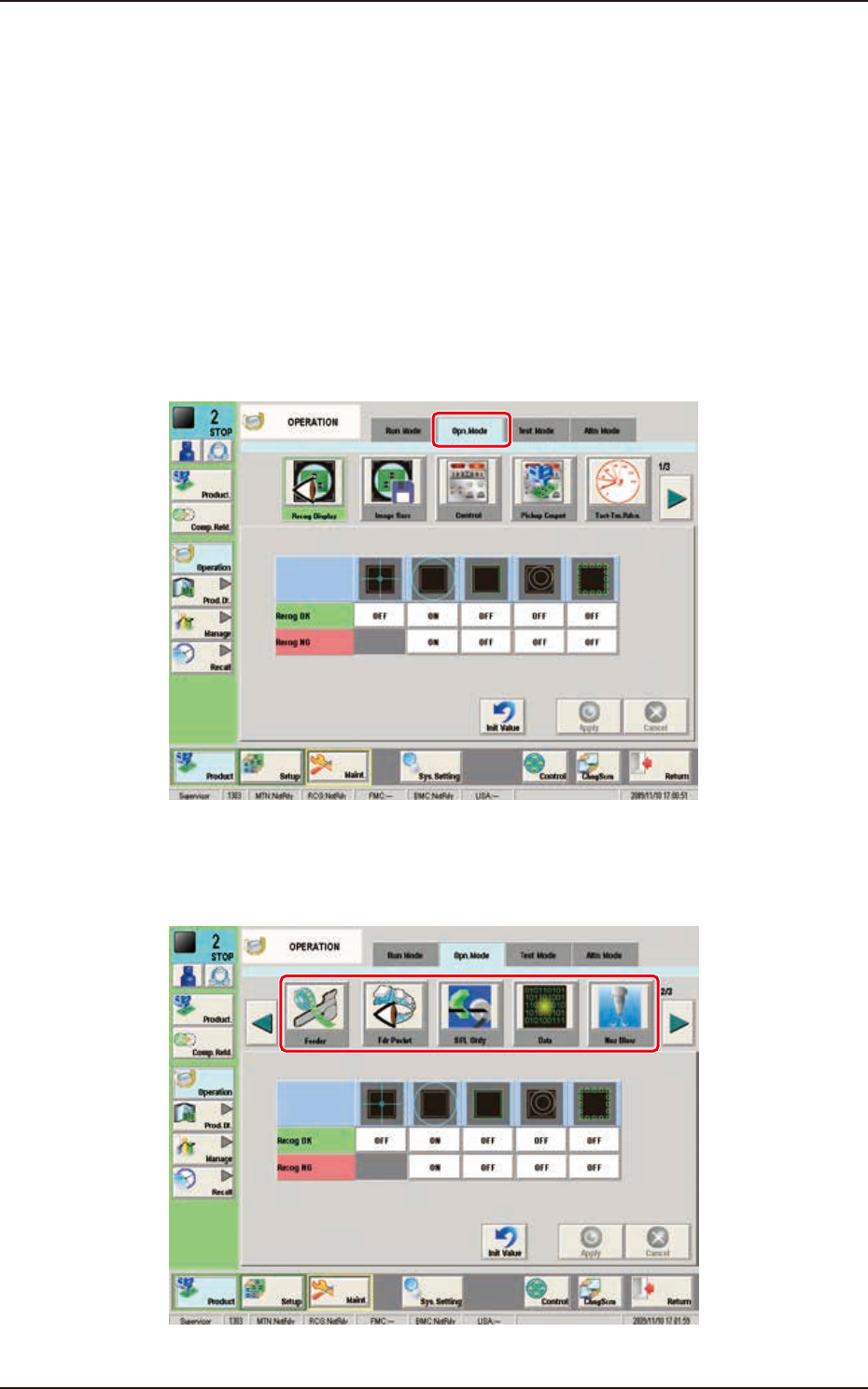

Quando è premuta la scheda [Opr.Mode] nella schermata "OPERATION", è
visualizzata la schermata "Opr.Mode".
"Opr. Mode" (prima pagina) F1C28
Ogni volta che è premuto il tasto [Page] è visualizzata la pagina successiva di
"Opr.Mode" .
"Opr. Mode" (seconda pagina) F1C29
