1OM-1842 3-34 2.4.2 Conferma del posizionamento dei componenti Accertarsi se i componenti possono essere posizionati correttamente. Procedure (1) Ingresso PCB dalla macchina di ingresso. Reference Quando la PCB deve esse…
1OM-1842
3-33
F1C30
Utilizzando ciascuna icona, si esegue il controllo e l'impostazione della funzione
corrispondente.
Reference
Fare riferimento al paragrafo "4.2 Modalità di funzionamento" del "Capitolo 1
(Volume 2)" per i dettagli.
1303-001
2.4 Conferma del posizionamento
1OM-1842
3-34
2.4.2 Conferma del posizionamento dei componenti
Accertarsi se i componenti possono essere posizionati correttamente.
Procedure
(1) Ingresso PCB dalla macchina di ingresso.
Reference
Quando la PCB deve essere inserita manualmente, fare riferimento al
paragrafo "4.1.1 Procedura di inserimento manuale PCB", del Capitolo 3.
(2) Premere il tasto [START] sul pannello di comando.
L’operazione di posizionamento si avvia.
(3) Premere il tasto [All PCB out].
(4) Accertarsi che i posizionamenti, l’angolazione ed i tipi di componenti della
PCB lavorata siano corretti.
1303-001
2.4 Conferma del posizionamento
1OM-1842
3-35
3. Rifornimento di componenti
Ci sono due casi di rifornimento componente durante il funzionamento automatico
- Rifornimento componenti a causa di carenza componenti e Rifornimento
intenzionale di componenti.
3.1 Contromisure contro la carenza di componenti
Quando si verica la carenza di componenti durante il funzionamento automatico,
la macchina emette un allarme, come segue.
Colonna luminosa
: La luce rossa si accende
Luci ausiliarie
: Quando una spia lampeggia, signica che c’è una carenza
di componenti nel blocco a cui la spia appartiene.
(Indicazione di carenza componenti)
Segnale acustico
: Il segnale acustico è emesso in modo intermittente.
Tasto [START] sul pannello di comando
: Il tasto lampeggia.
In questo caso, attenersi alla procedura che segue per rifornire i componenti e
riavviare il funzionamento automatico.

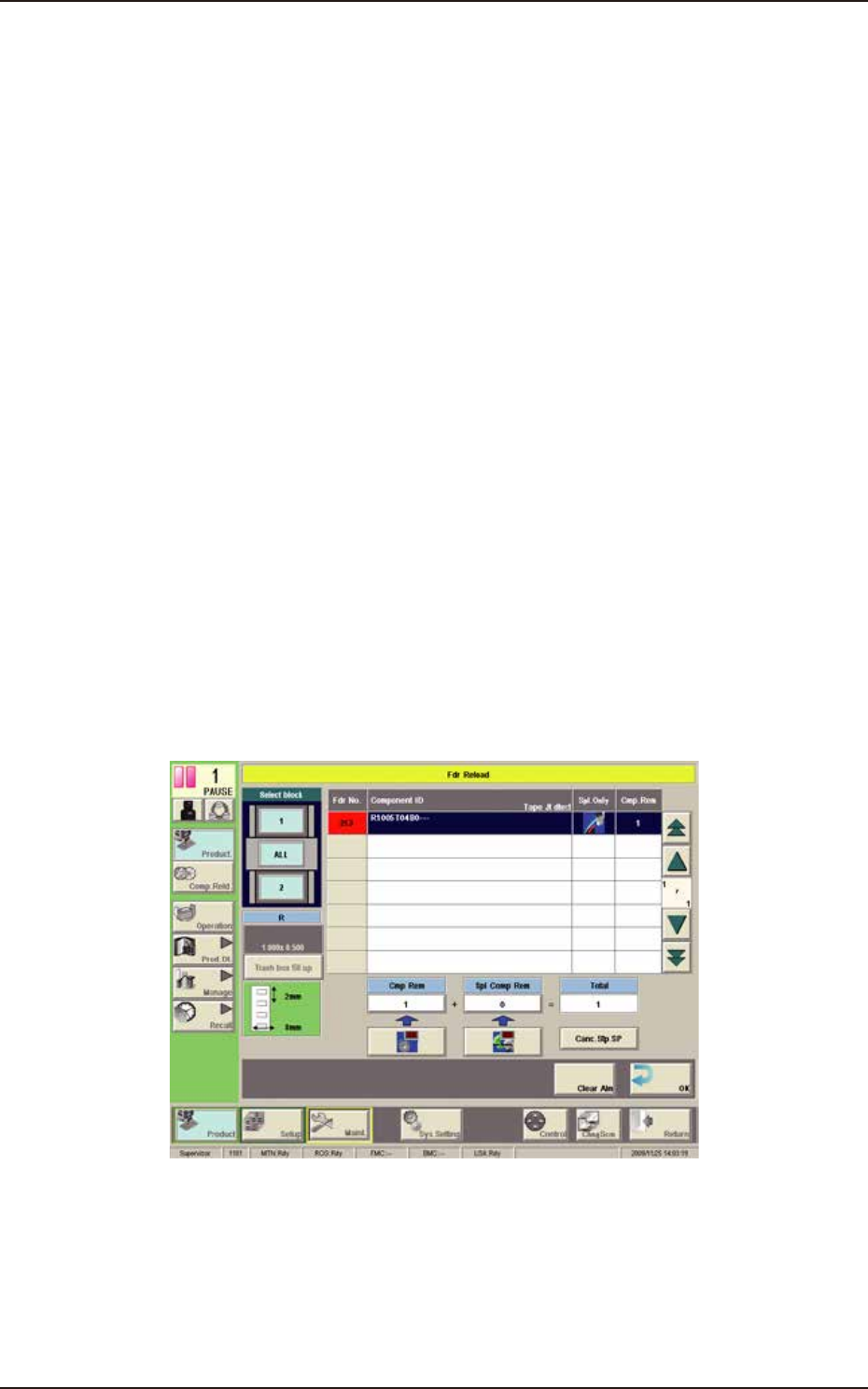

Quando si verica la carenza di componenti, è visualizzata la schermata "Comp.
Reload".
Quando la base caricatori è carente di componenti, il tasto relativo alla base
caricatori diventa rosso.
F1C31
1303-001
3. Rifornimento di componenti
