3.3 Rifornimento componenti con funzione di giunzione
La funzione di giunzione permette di eseguire il rifornimento di componenti
nastrati senza interrompere il funzionamento automatico.
Notice
Per la giunzione del nastro sono anche necessari un nastro di giunzione
e una fustella.
Quando sono selezionati in quest’ordine [Operation], [Opr. Mode] e [Splicing],
per aprire la schermata "Splicing", e sono soddisfatte le condizioni specicate, è
visualizzata la schermata "Machine Information (Alarm for Splicing)".
F1C34
Procedure
(1) Controllare i contenuti delle informazioni macchina e premere il tasto [OK].
La schermata "Machine Information" si chiude.
(2) Premere il tasto [Comp.Reld] sulla barra del menu secondario della
schermata "Comp.Reload" per aprire la schermata "Product".
1303-001
3.3 Rifornimento componenti con funzione di giunzione
1OM-1842
3-41
(3) Premere il tasto "Fdr. No." che corrisponde al numero di caricatore (FDR.
da impostare per la giunzione) visualizzato nella schermata "Machine
Information (Alarm for Splicing)" e controllare il range dei dati dei
componenti.
(Per il componente, per il quale è richiesta la preparazione di giunzione,
l'icona di giunzione è visualizzata in rosso).
F1C35
(4) Eseguire l'operazione di giunzione e rifornire il caricatore con componenti.
Reference
Fare riferimento al paragrafo "6. Giunzione" nel Manuale di Istruzioni.
"Caricatore a nastro SIGMA-G4/G5" per i dettagli sulla giunzione.

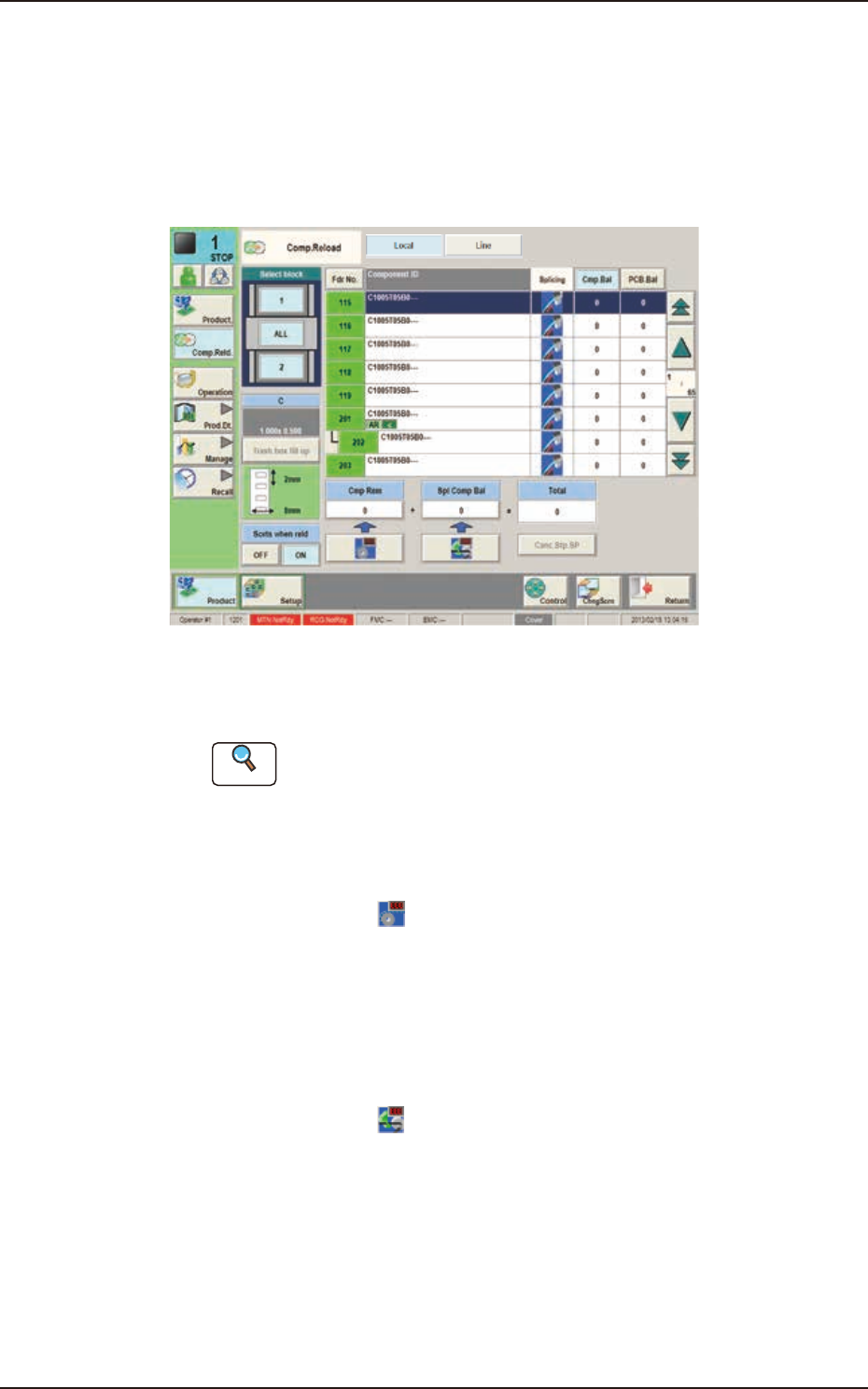

(5) Attenersi alle istruzioni che seguono per impostare i componenti riforniti
• Quando si esegue la giunzione di un nastro nuovo:
Premere il tasto [
] (Rifornimento componenti).
Controllare il numero rimanente di componenti nell’elenco caricatori ed
accertarsi che il caricatore sia rifornito con i componenti
.
• Giunzione di nastro usato
(quando il numero di componenti nastrati è diverso dal numero
dicomponenti specicati nei dati della libreria componenti)
Premere il tasto [
] (Promemoria giunzione componenti). È visualizzata
la schermata "Splicing
Component Remainder".
Inserire il numero di componenti ricaricati.
Controllare il numero rimanente di componenti nell’elenco caricatori ed
accertarsiche il caricatore sia rifornito con i componenti.
1303-001
3.3 Rifornimento componenti con funzione di giunzione
1OM-1842
3-42
3.4 Ricarica componenti utilizzando la funzione Hot Swap
caricatore
I componenti possono essere ricaricati sul caricatore senza interrompere il
funzionamento automatico utilizzando la funzione hot swap caricatore.
3.4.1 Impostazione funzione Hot Swap caricatore
Procedure
(1) Premere il tasto [Control] nella scheda "Opr. Mode" della schermata
"OPERATION" per visualizzare la schermata "Control".
F1C36

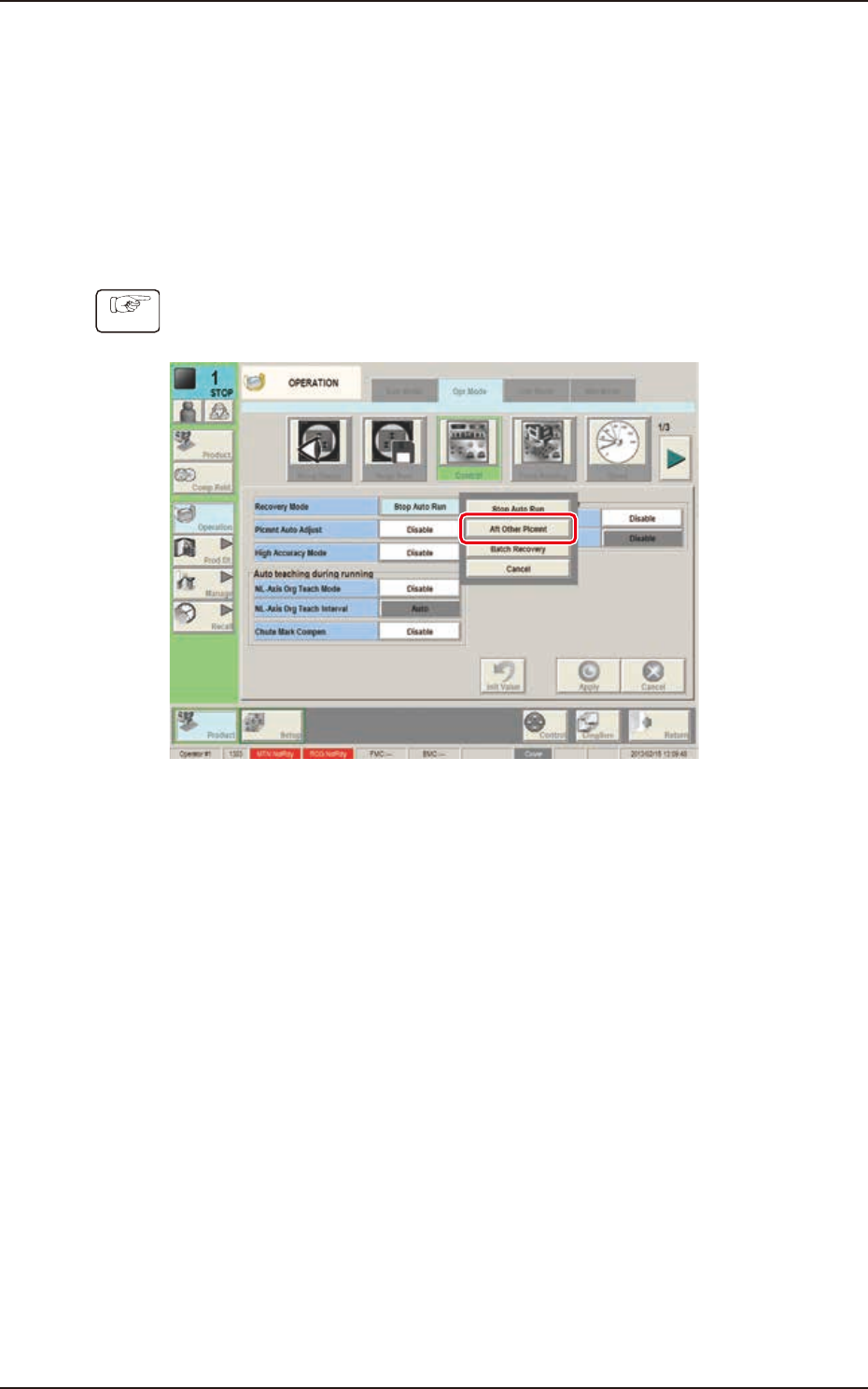

(2) Selezionare "Aft Other Plcmnt" nella casella di selezione "Recovery Mode"
della schermata "Control".
1303-001
3.4 Ricarica componenti utilizzando la funzione Hot Swap caricatore
