1OM-1842
3-47

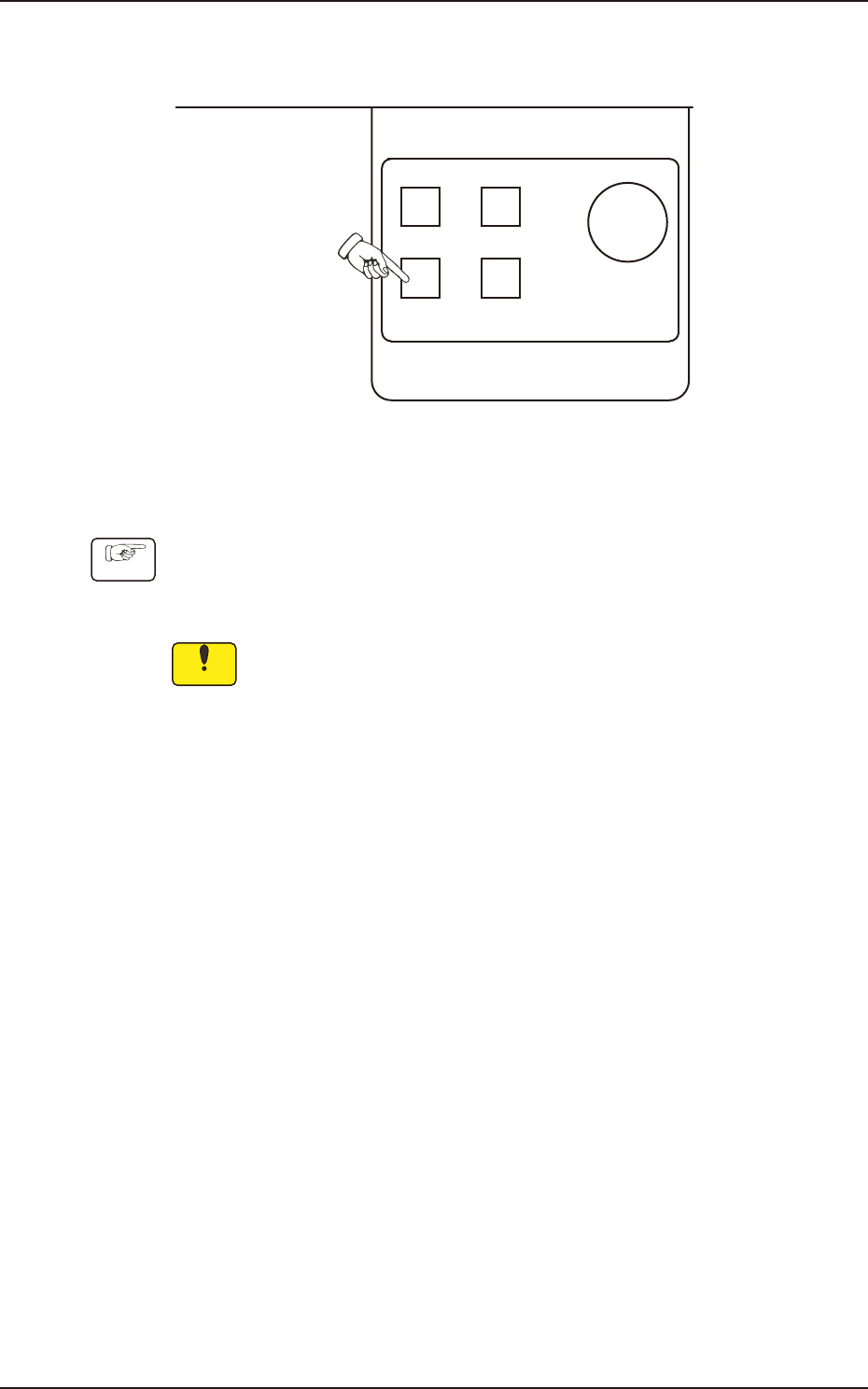

(3) Premere il tasto [START] sul pannello di comando per avviare il
trasferimento PCB.
POWER ON
STOP
PNL CHANGE
START
F1C39
4.1.2 Procedure di rimozione manuale PCB
Procedure
(1) Arrestare la macchina.
(2) Rimuovere la PCB dalla sezione buffer.
Notice
Non fare urtare la PCB contro il sensore di rilevamento trasferimento
PCB. Diversamente si può danneggiare il sensore e di conseguenza il
normale trasferimento PCB potrebbe essere disabilitato.
1303-001
4.1 Procedure di inserimento e rimozione manuale PCB
1OM-1842
3-48
5. Arresto, Interruzione e Riavvio del funzionamento
5.1 Arrestare il funzionamento della macchina
5.1.1 Arrestare temporaneamente (Pause) utilizzando il tasto [STOP]
Quando si vogliono controllare le condizioni di posizionamento dopo aver avviato
il funzionamento automatico, premere il tasto [STOP] sul pannello di comando
per interrompere temporaneamente il funzionamento automatico.
Note
(a) Quando è premuto il tasto [START], dopo la conferma delle condizioni di
posizionamento, il funzionamento automatico è riavviato.
(b) Quando è specicato un programma pattern sbagliato come programma
corrente (modello di produzione), premere il tasto [STOP] per interrompere
temporaneamente il funzionamento automatico ed attenersi alle istruzioni
della sezione "5.2 Interruzione del funzionamento automatico" per
interrompere il funzionamento automatico.

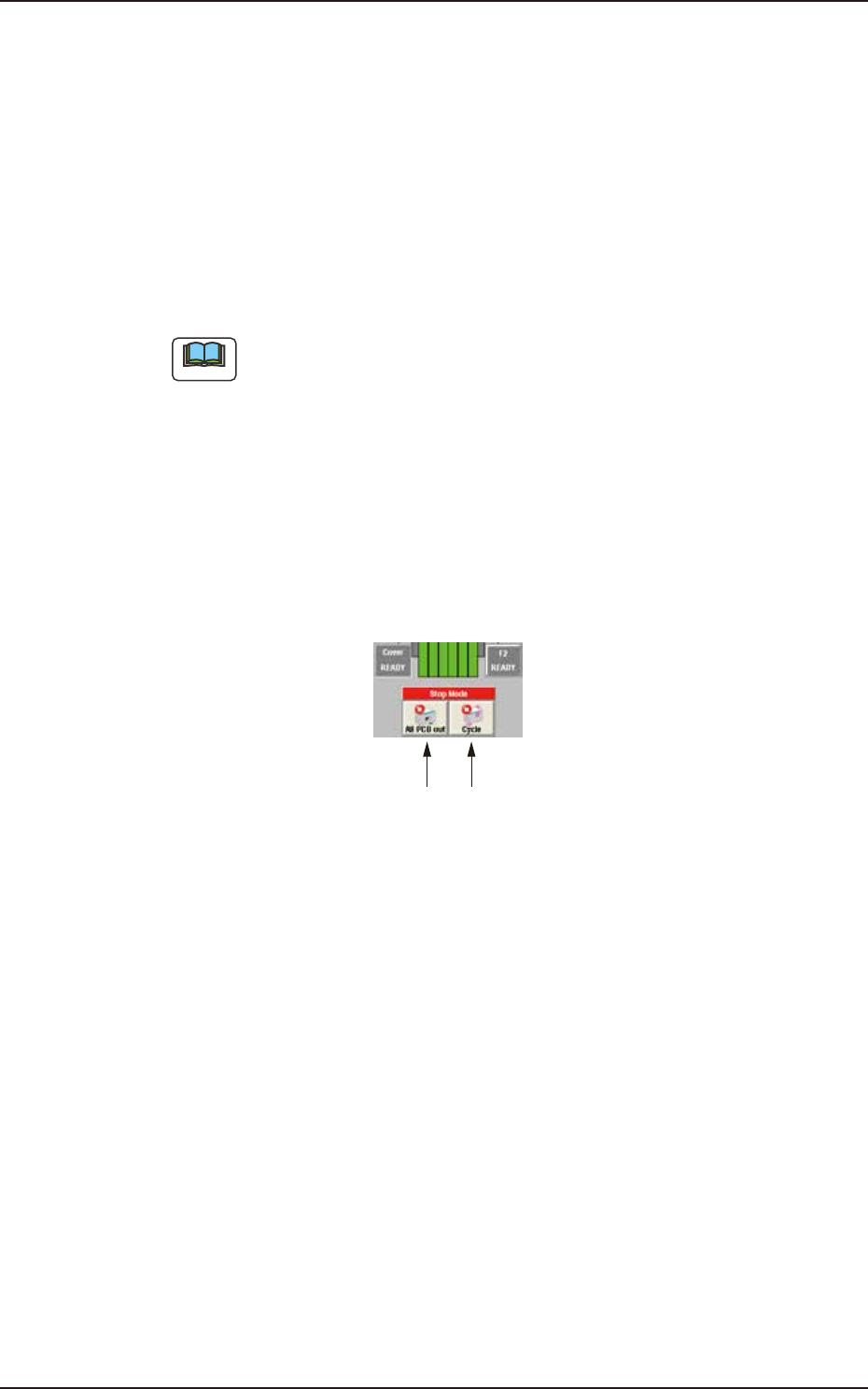

5.1.2 Metodo basato sulla modalità di arresto
Tasto [All PCB out]
Tasto [Cycle]
F1C40
Arresto utilizzando il tasto [All PCB out]
Quando è premuto il tasto [All PCB out] nella schermata operativa, la
macchina scarica la PCB al termine della produzione della PCB non nita.
Dopodiché, il funzionamento automatico si arresta.
A questo punto, le spie verdi del tasto [START] sul pannello di comando e
della colonna luminosa si spengono.
Arresto utilizzando il tasto [Cycle]
Quando è premuto il tasto [Cycle] sulla schermata operativa, al termine delle
operazioni continue di posizionamento componenti sulla PCB, le spie verdi
del tasto [START] e della colonna luminosa si spengono ed il funzionamento
automatico arresta.
1303-001
5. Arresto, Interruzione e Riavvio del funzionamento
1OM-1842
3-49
5.2 Interruzione del funzionamento automatico
5.2.1 Interruzione utilizzando il tasto [Cancel]
Quando si è constatato che è stato specicato un programma pattern sbagliato
come programma corrente (modello di produzione) e la produzione deve essere
interrotta, attenersi alla procedura che segue per interrompere il funzionamento
automatico.
Procedure
(1) Premere il tasto [STOP] del pannello di controllo.
(Il funzionamento automatico si arresta temporaneamente.)

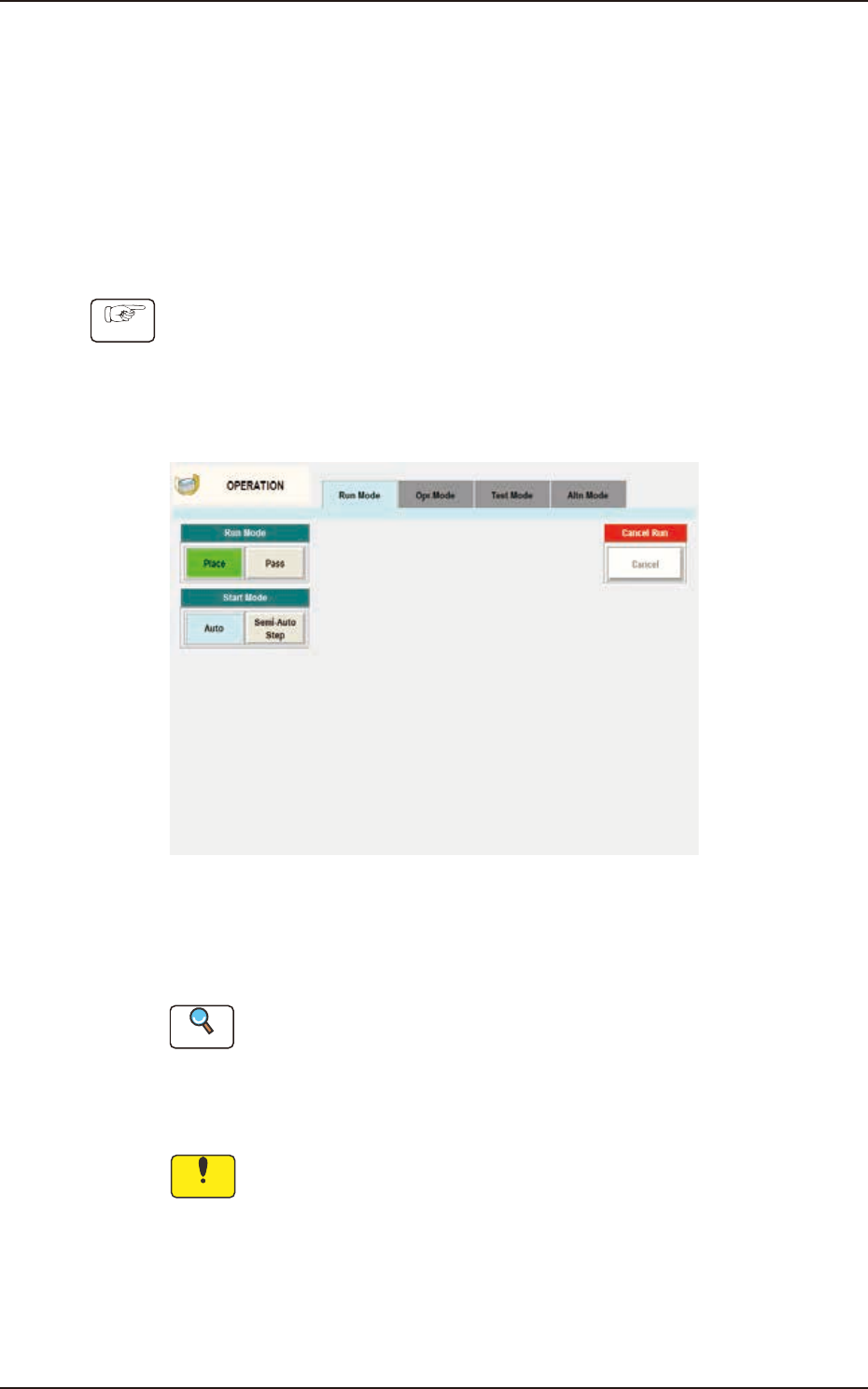

(2) Premere il tasto [Operation] nel menu Product.
(È visualizzata la schermata "OPERATION".)
F1C41
(3) Premere il tasto [Cancel].
(Il funzionamento automatico è interrotto.)
Reference
Quando il funzionamento automatico è interrotto, è visualizzata la schermata
"WARM START".
Per continuare il funzionamento automatico da questa modalità di interruzione,
fare riferimento al paragrafo "5.3 Ripresa produzione tramite procedura di avvio
a caldo" del Capitolo 3 per i dettagli.
Notice
Quando è eseguita un'operazione di riavvio normale, dopo che
il funzionamento continuo è diventato impossibile durante il
posizionamento dei componenti, la PCB in corso di lavorazione è
scaricata alla macchina di uscita, producendo una PCB difettosa.
Assicurarsi di eseguire le operazioni di ripristino utilizzando la procedura
"WARM START".
1303-001
5.2 Interruzione del funzionamento automatico
