5.4 Riavvio del funzionamento automatico con funzione di recupero fase di posizionamento
1OM-1842
3-55

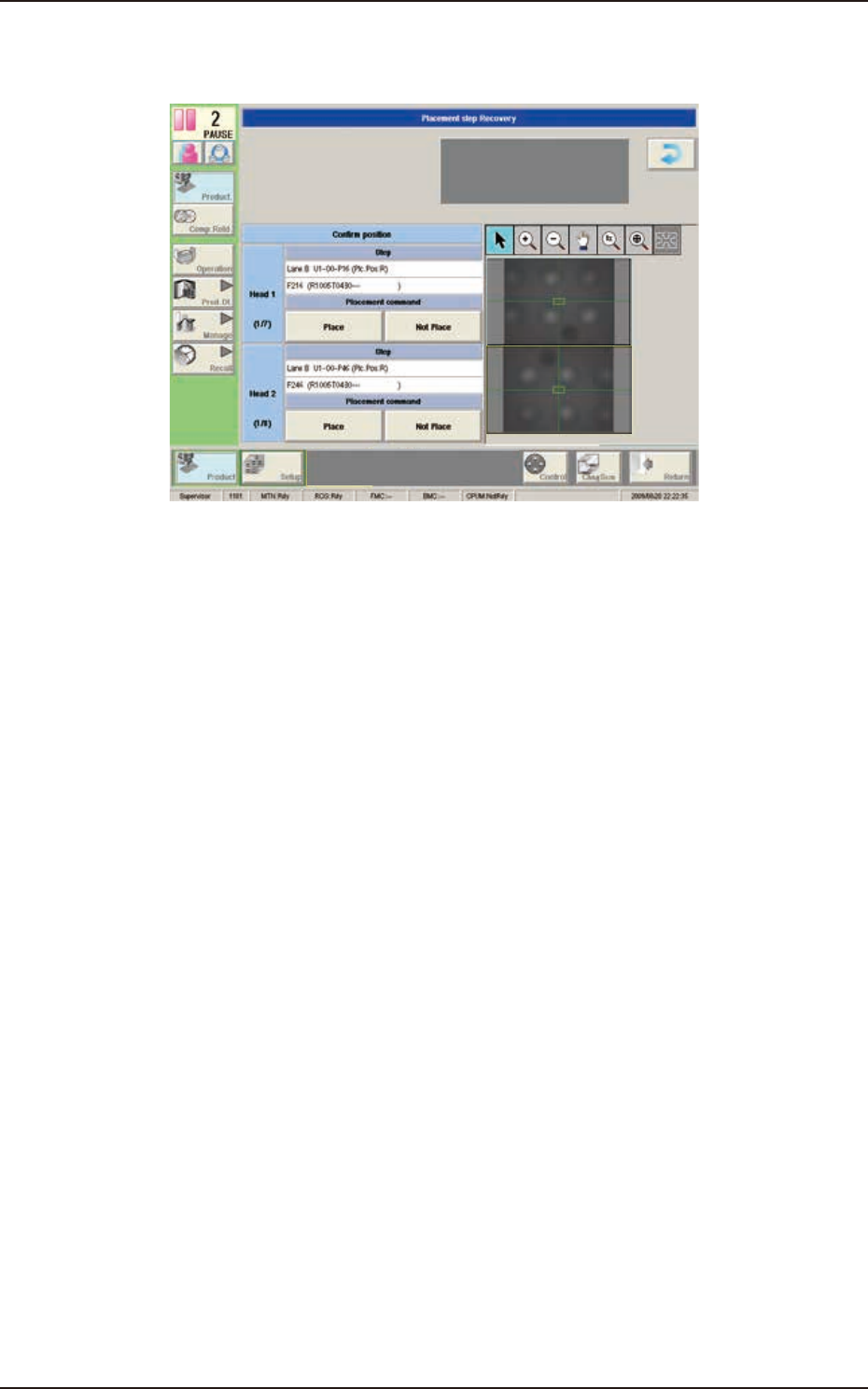

(3) Selezionare il tasto [Not Place] quando i componenti sono posizionati sulla
PCB. Selezionare il tasto [Place] quando i componenti non sono posizionati
sulla PCB.

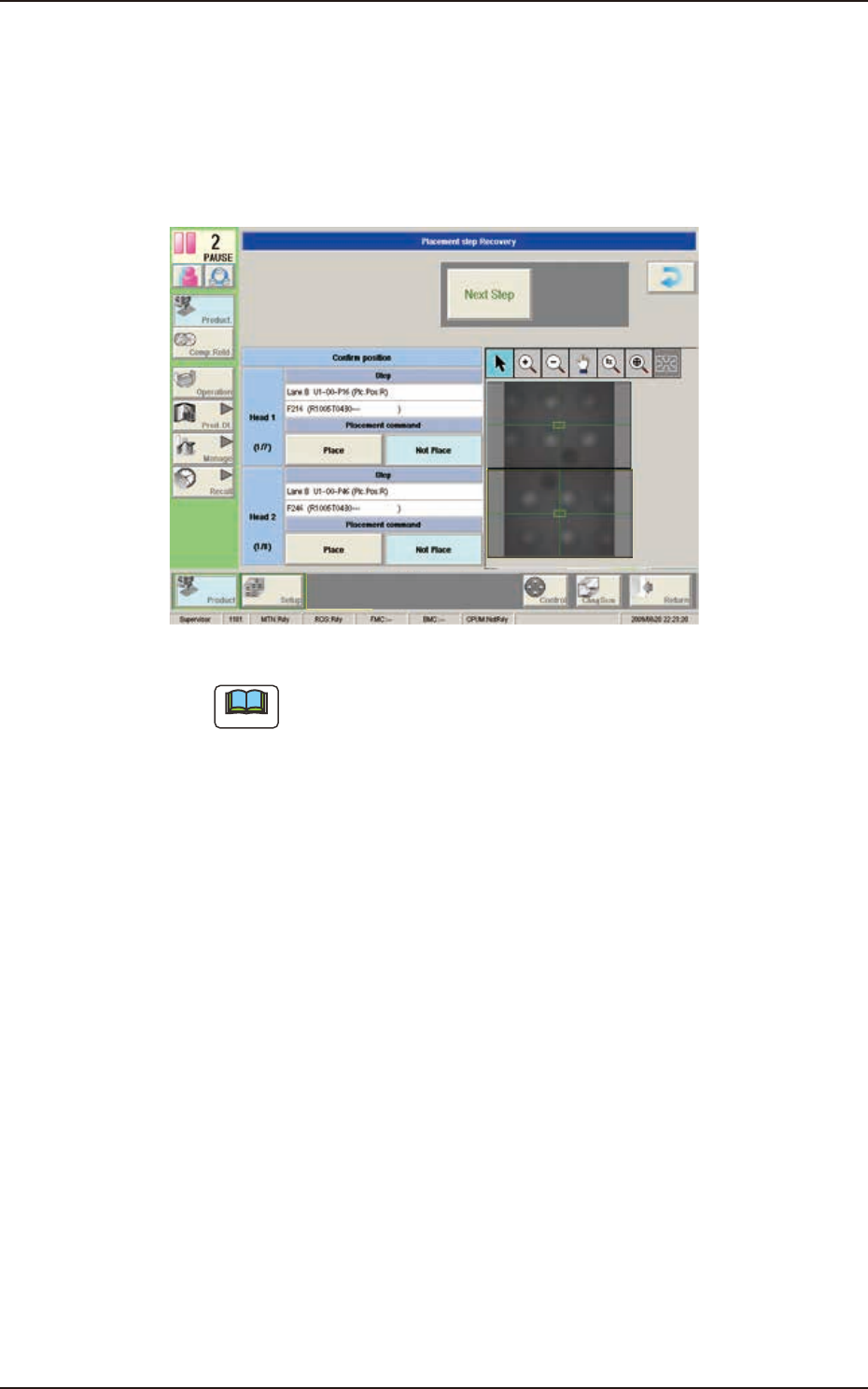

(Quando è premuto il tasto [Place] o [Not Place], diventa disponibile il tasto
[Next Step]. Quando è premuto il tasto [Next Step] la procedura passa alla
fase successiva.)
F1C49
Note
(a) Quando si verica un errore durante il posizionamento dei
componenti, è visualizzata una schermata "ERROR".
Controllare il contenuto nella schermata "ERROR" e risolvere la
causa dell'errore. Dopodiché, eseguire di nuovo un'operazione di
recupero fase di posizionamento.
(b) Attenersi alle istruzioni che seguono per aprire di nuovo la schermata
"Placement step Recovery" dopo la schermata "Product" (la schermata
che appare dopo aver premuto il tasto [PRODUCT]).
•
Premere il tasto [Placement Recovery] nella schermata "Run
Mode". (Sequenza di funzionamento: Tasto [Product] → Tasto
[Operation] → Tasto [Run Mode])
•
Quando è visualizzato "RECOVERY START ENABLE" nel campo
"Operator Message", premere il tasto [START] sul
pannello di
comando.
1303-001
5.4 Riavvio del funzionamento automatico con funzione di recupero fase di posizionamento
1OM-1842
3-56
(4) Seguire le istruzioni di cui api punti (2) e (3) per tutte le fasi visualizzate.
(5) Quando appare "Check OK" per lo stato di posizionamento componenti di
tutte le fasi, premere il tasto [START].
(Il funzionamento sarà riavviato).
F1C50
1303-001
