1OM-1842
4-111303-001
Elemento Descrizione
15. Numero di carica-
tori installabili
(1) Caricatori nastro
60 caricatori al massimo (30 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro doppio da 8 mm)
Riferimento:
È possibile caricare no a 120 tipi di componenti.
60 caricatori al massimo (30 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro 12 / 16 mm)
30 caricatori al massimo (15 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro 24 / 32 mm)
20 caricatori al massimo (10 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro 44 / 56 mm)
14 caricatori al massimo (7 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro 72 mm)
12 caricatori al massimo (6 caricatori a nastro x 2 basi caricatori)
(Quando sono utilizzati solo caricatori a nastro 88 mm)
(2) Caricatori stick vibranti
al massimo 5 caricatori / base caricatori
Riferimento:
È possibile installare no a 6 trasportatori stick su un caricatore stick
vibrante.
Note:
(a) Il numero di caricatori installabili varia in base alla combinazione della
larghezza della bobina per i nastri e i caricatori.
(b) Utilizzare caricatori a nastro per SIGMA-F8. In modo particolare per
SIGMA-G4/G5. Quando si utilizza il caricatore a nastro per la serie
GXH, sono applicate condizioni di funzionamento parzialmente limitate.
(c) Non è possibile utilizzare il caricatore a nastro, il caricatore a nastro
doppio e il caricatore bulk di altre macchine.
T1D1-11
1.1 Speciche del sistema di assemblaggio chip SIGMA-G5
1OM-1842
4-12

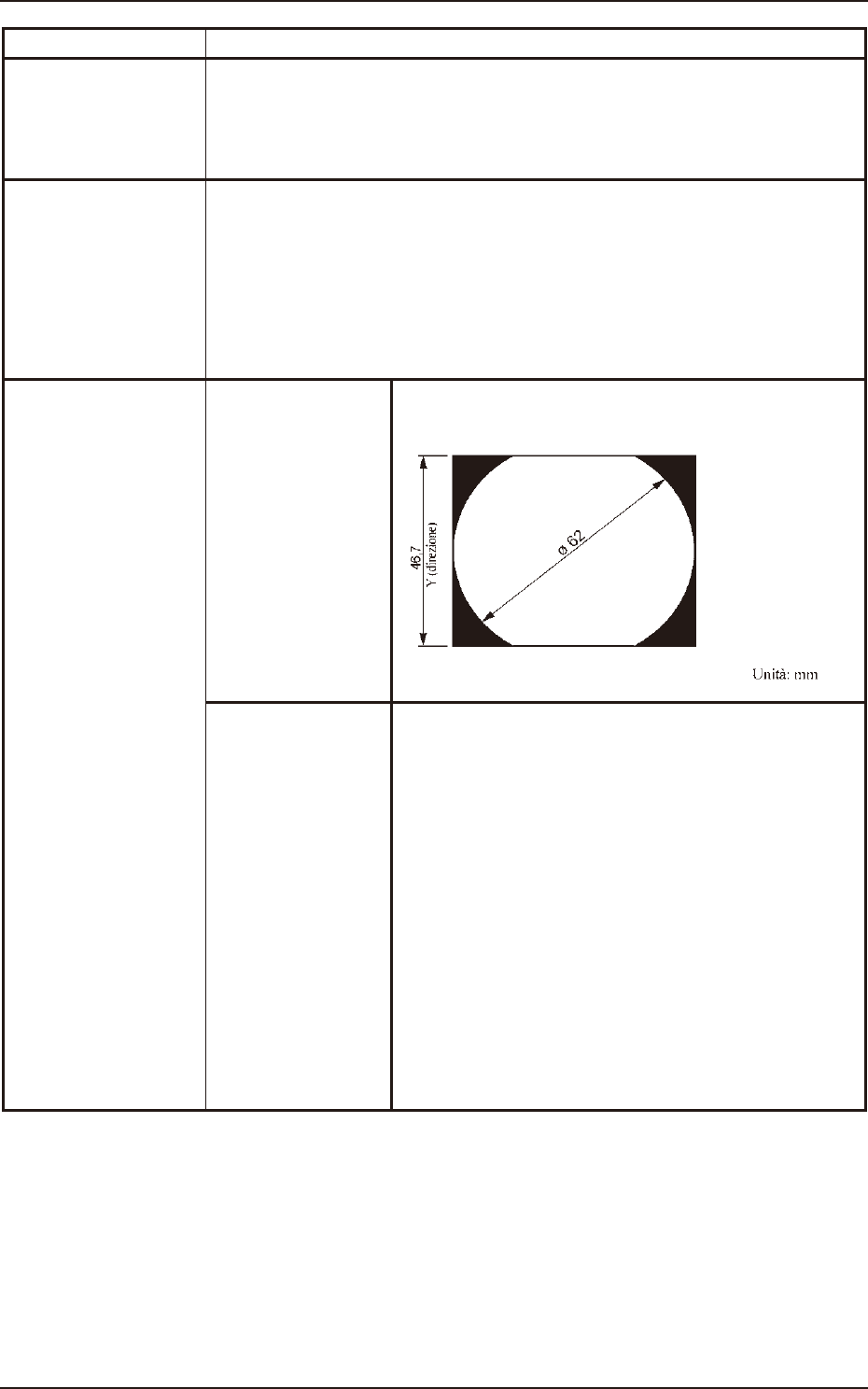

Elemento Descrizione
16. Capacità di me-
moria dei dati del
programma pattern
Numero massimo di fasi: 20.000 fasi/modello (per modelli ripetitivi)
Numero massimo di modelli memorizzato: 100 modelli
Note:
I numeri di cui sopra sono limitati in base alla capacità del programma pattern
per modello.
17 Sistema di input e
sistema di output
del programma
pattern
• Gestito utilizzando il touchscreen sulla macchina principale e modicato utilizzando
il tastierino/dispositivo di puntamento (opzione)
• I dati del programma di pattern possono essere modicati con il terminale di rete
(opzione).
• I dati possono essere inseriti tramite la rete locale (Ethernet) in esecuzione dal
dispositivo di archiviazione dei dati del terminale di rete (opzione).
• Trasferimento dati all'archiviazione del terminale di rete (opzione).
18. Riconoscimento
componenti
Campo visivo Φ 62 mm
La dimensione in direzione Y deve essere di 46,7 mm.
Immagine fotograca Sistema di illuminazione anteriore
(Riconoscimento diretto dei componenti tramite
illuminazione anteriore)
Nota:
Si applica una certa limitazione in base ai tipi di
componenti.
Sistema d’illuminazione posteriore
(Riconoscimento tramite sagoma dei componenti)
Nota:
Si applica una certa limitazione in base ai tipi di
componenti.
Nel sistema di illuminazione posteriore sono
necessari ugelli specici per l'ugello dimensioni
medie forma strana e per l'ugello multi-funzione
sulla testina multi-funzione.
Per il sistema di illuminazione posteriore, l'immagine
statica è ripresa utilizzando la telecamera.
T1D1-12
1303-001
1.1 Speciche del sistema di assemblaggio chip SIGMA-G5
1OM-1842
4-13
Elemento Descrizione
19. Riconoscimento
PEC
Campo visivo Circa 12 x 12 mm
Schermata
Dimensioni
9.0 x 9.0 mm al massimo
Tempo di
riconoscimento
(procedura)
Circa 0,06 secondi/marcatura
(Compreso il tempo per acquisire un'immagine)
Immagine
fotograca
Sistema di illuminazione anteriore
(Riconoscimento della marcatura di riferimento tramite
illuminazione frontale)
(È possibile selezionare "Normal" o "Reverse" per ogni marcatura.)
20. Punti di riferimento Fare riferimento a "Punti di riferimento" per i dettagli.
21. Fornitura dell’aria Pressione fornita 0.45 a 0.69 MPa (4.6 a 7 kgf/cm2)
Pressione
impostata
0.45 MPa (4.6 kgf/cm2)
Nota:
Un minimo di 0.4 MPa (4.1 kgf/cm2) di aria è necessario
per il funzionamento
Nota:
Utilizzare aria asciutta e pulita come segue
Umidità: Punto di rugiada ‒17 °C o meno (pressione atmosferica)
Olio : 0.1 mg/m3 o meno (ANR)
Polvere : Particelle solide 0,01 µm o meno
22. Consumo d’aria Circa 30L/min (durante il funzionamento automatico)
Circa 100L/min (quando una base caricatori si alza o si abbassa)
Circa 200L/min (quando due basi caricatori si alzano e si abbassano
contemporaneamente)
23. Pressione del vuoto ‒93 kPa (70cmHg)
24. Condizioni
ambientali
Temperatura:
20 ± 10° C
Umidità :
30 a 80 % (evitare la formazione di condensa)
Altitudine :
1.000 m o meno sul livello del mare
Nota:
Quando la temperatura ambiente aumenta più della supercie della macchina,
può vericarsi la formazione di condensa nella condizione descritta di seguito.
Notare che la formazione di condensa può causare la rottura della macchina.
Condizioni per la formazione di condensa
La condensa può vericarsi quando le "Differenze tra la temperatura ambiente e
la temperatura della macchina" raggiungono o superano i valori della tabella che
segue.
Umidità(%) Differenze tra Ambiente e Supercie
Temperature della macchina (temperatura
ambiente ˃ temperatura supercie)
80 3 °C o più
70 6 °C o più
60 8 °C o più
50 10 °C o più
40 14 °C o più
30 18 °C o più
T1D1-13
1303-001
1.1 Speciche del sistema di assemblaggio chip SIGMA-G5
