1OM-1842 4-19 (3) Limite di distanza minima da ostacoli • La distanza minima tra un ostacolo (si vedano le singole viste in sezione) e l’ugello di aspirazione o il componente deve essere di 0,5 mm o più. La supercie sup…
1OM-1842
4-18
3. Condizioni per il posizionamento dei componenti
(1) Quando i componenti devono essere collocati vicino ai componenti
precedentemente posizionati, oppure quando gli ostacoli, la forma del ugelli
di aspirazione diventa parte della condizione di vincolo. Fare riferimento al
paragrafo "Elenco dei tipi di ugelli" per informazioni sulle forme degli ugelli
di aspirazione.
(2) Distanze ravvicinate tra componenti
(quando è presa in considerazione la posizione di posizionamento dei componenti)
Punto 1 di posizionamento
componente
Punto 2 di posizionamento
componente
Punto 3 di posizionamento
componente
Direzione Y
Direzione X
F1D2
Note
(a) F1E11 mostra che gli ugelli di aspirazione non sporgono dalle forme
esterne dei componenti.
Quando i componenti sono posizionati, qualsiasi deviazione di
posizionamento può essere causata da pasta saldante, colla, eccetera.
Qui, non si prende in considerazione tale deviazione.
(b) A - H nella gura precedente mostrano le dimensioni massime
comprese le variazioni nelle dimensioni di ciascun componente.
Le distanze ravvicinate minime (a, b, e c) di ciascun componente
devono essere di 0,2 mm.
(C) I dati di posizionamento adiacente minimo per i punti di
posizionamento dei componenti 1 e 3 è
Dati di direzione X = + Min. 0,2 mm
(I dati di direzione Y non sono pertinenti.)
(D) I dati di posizionamento adiacente minimo per i punti di
posizionamento dei componenti 1 e 2 è
Dati di direzione Y =
+ Min. 0,2 mm
(I dati di direzione X non sono pertinenti.)
(e) Fare riferimento a F1E11 ed ottenere i dati di posizionamento
adiacente minimo per i punti di posizionamento dei componenti 2 e 3.
A + G
2
B + E
2
1303-001
3. Condizioni per il posizionamento dei componenti
1OM-1842
4-19

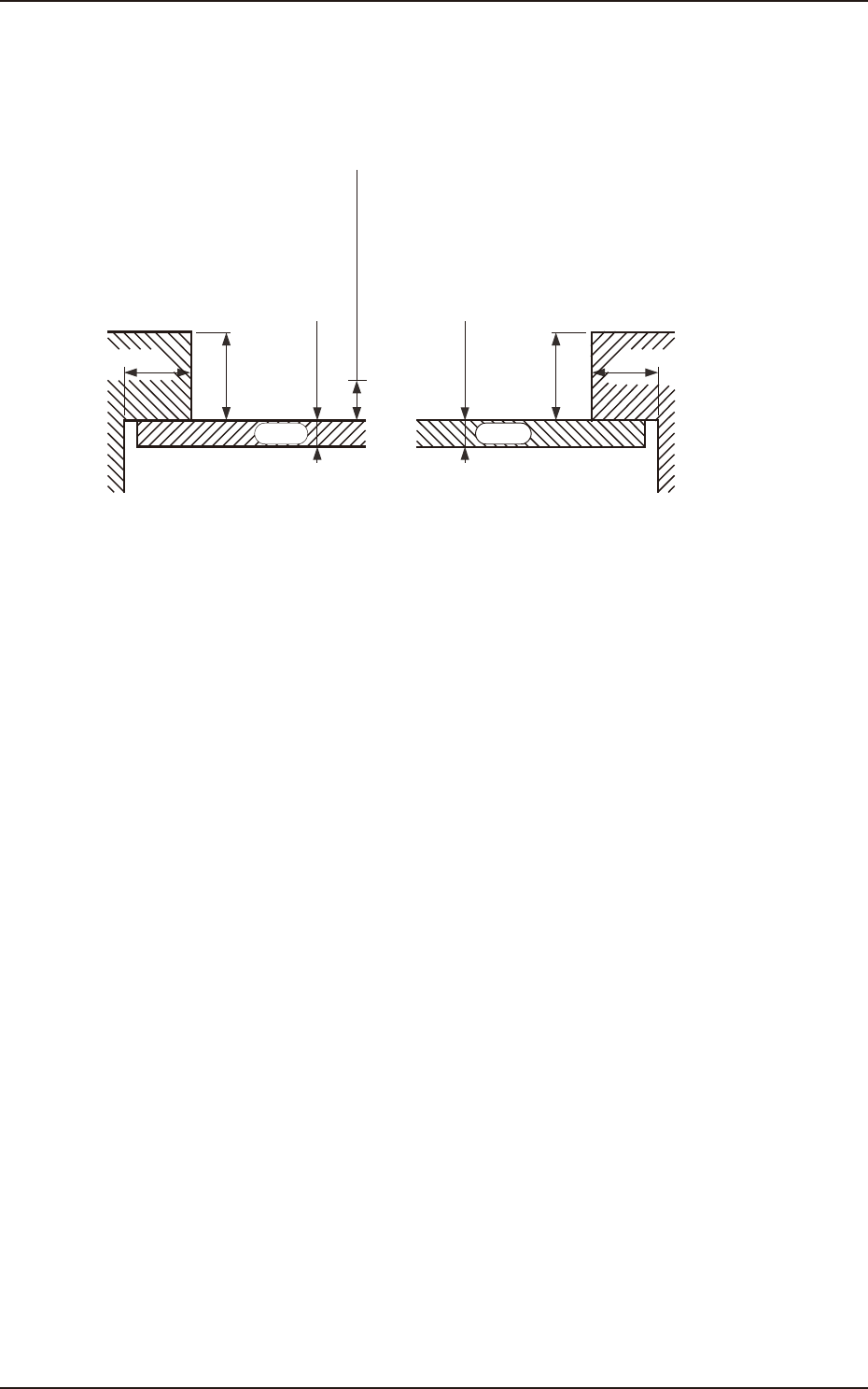

(3) Limite di distanza minima da ostacoli
• La distanza minima tra un ostacolo (si vedano le singole viste in sezione)
e l’ugello di aspirazione o il componente deve essere di 0,5 mm o più.
La supercie superiore della PCB è il piano di riferimento.
0.5 ot 3.0
0.5 ot 3.0
3.0
0.2
3.0
0.2
o più mm 5.0
PCB PCB
(Lato posteriore della macchina)(Lato anteriore della macchina)
Limite di distanza minima
Unità: mm
Vista in sezione dello scivolo F1D3
1303-001
3. Condizioni per il posizionamento dei componenti
1OM-1842
4-20

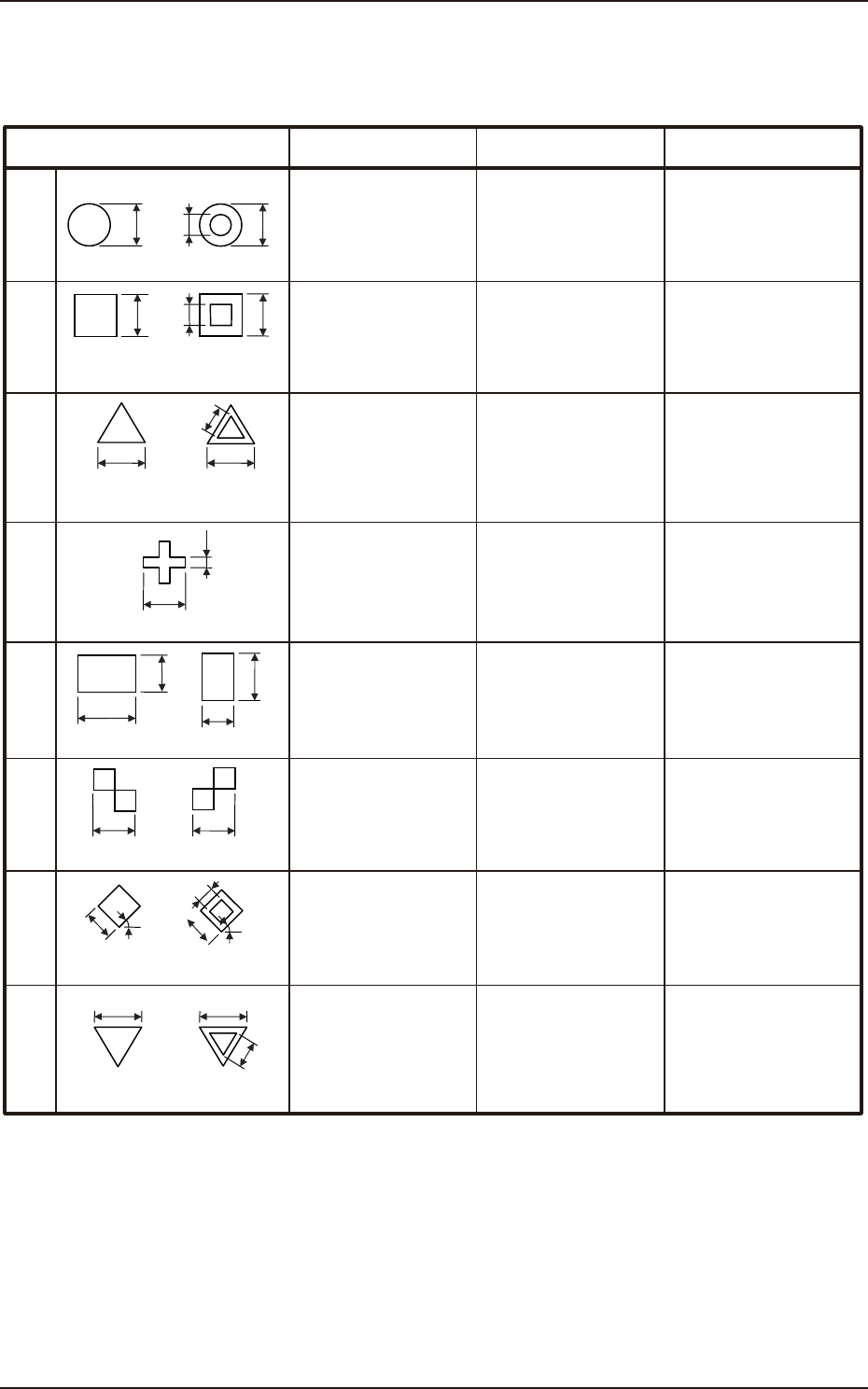

4. Punti di riferimento
(1) Tipo e Dimensioni
Tipo di marcatura D1 [mm] D2 [mm] Osservazioni
Cerchio
0,2 a 3,0 0 a 2,8
(D1 - 0,2 = > D2)
• Riferimento
marcatura: Centro
• D2 :
Dimensioni del foro
Quadrato
0,2 a 3,0 0 a 2,8
(D1 - 0,2 = > D2)
• Riferimento marcatura
: Centro di gravità
• D2 :
Dimensioni del foro
Triangolo
Equilatero
(su)
0,5 a 3,0 0 a 2,8
(D1 - 0.2 = > D2)
• D2 :
Dimensioni del foro
Croce
0,5 a 3,0 0,2 a 1,5
(D1/2 = > D2)
Rettangolo
0,5 a 3,0 0,5 a 3,0
Scacchiera
(quadrata)
0,5 a 3,0
−
• Riferimento marcatura
: Contatto di due
quadrati
Rombo
(quadrato ruotato)
0,5 a 3,0 0 a 2,8
(D1 - 0,2 = > D2)
• D2 :
Dimensioni del foro
Triangolo
Equilatero (giù)
0,5 a 3,0 0 a 2,8
(D1 - 0,2 = > D2)
• D2 :
Dimensioni del foro
D2
D1
D1
D1
D2
D1
(Lato anteriore della macchina)
D2
D1
(Lato anteriore della macchina)
(Lato anteriore della macchina)
D1
D2
D2
D1
(Lato anteriore della macchina)
D1
D1
D1
D2
D1
(Lato anteriore della macchina)
(Lato anteriore della macchina)
D2
D1
D1
D1
D2
D1
(Lato anteriore della macchina)
45°
45°
• Riferimento marcatura
: Centro di gravità
• Riferimento marcatura
: Centro di gravità
• Riferimento marcatura
: Centro di gravità
• Riferimento marcatura
: Centro di gravità
• Riferimento marcatura
: Centro di gravità
T1D6-1
1303-001
4. Punti di riferimento
