1OM-1842 4-23 5. Elenco di tipi di ugelli di aspirazio ne La macchina è dotata di ugelli specicati nelle speciche di consegna alla spedizione. Ugello tipo n. Forma Nota (a) Componenti di dimensioni (mm) Nota (b) Compon…
1OM-1842
4-22
(3) Materiale
Foglia di Rame, placcatura Ni, stagnatura, livellamento a stagno, placcatura
Au
Note

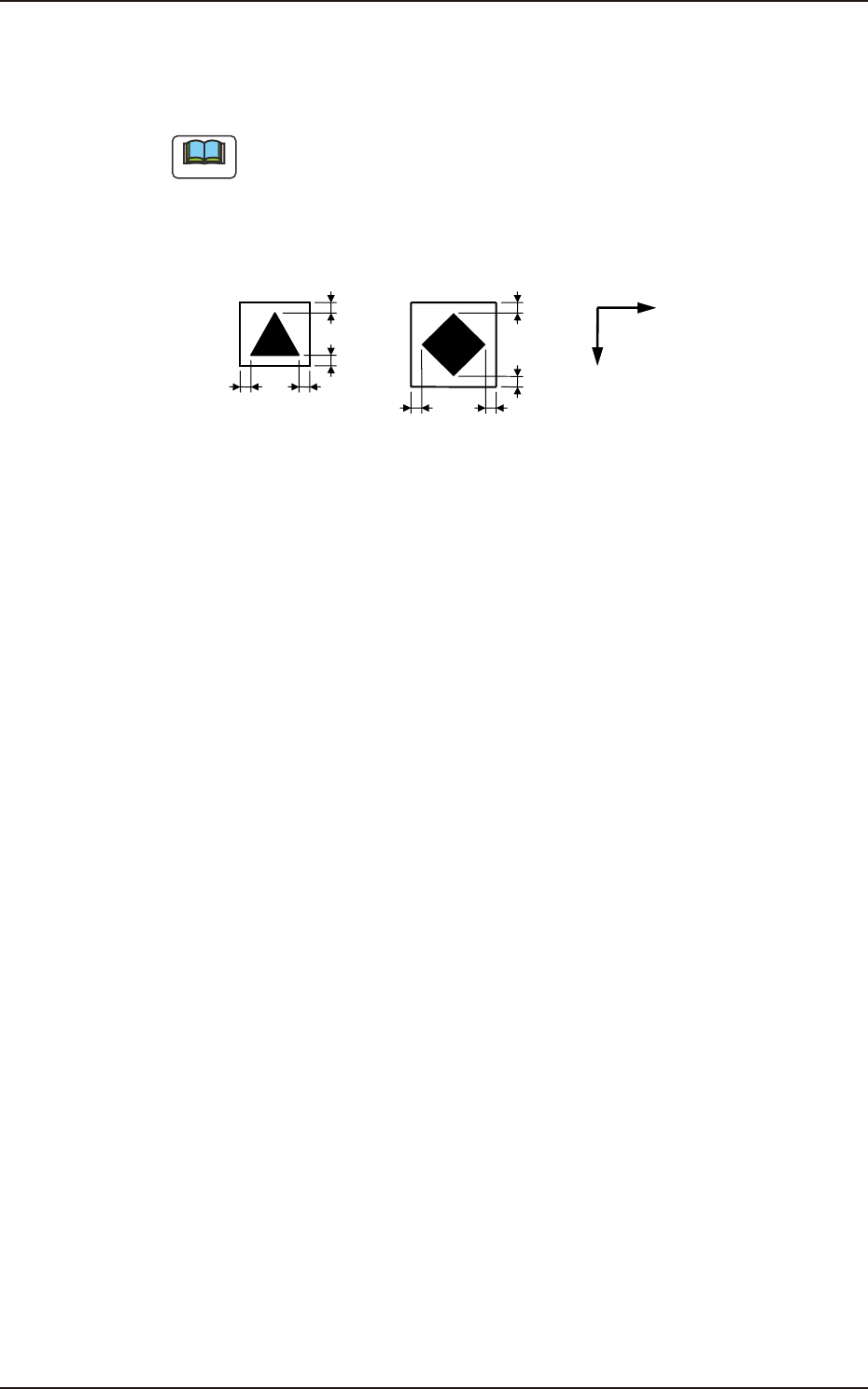

(a) Una foglia di rame, un resist, un rivestimento, una serigraa, e un foro non
possono essere presenti nel range di 1,0 mm in entrambe le direzioni X e Y
dai bordi più esterni del punto di riferimento. Possono provocare un falso
riconoscimento.
(Lato anteriore della macchina)
1,0
X
Y
1,0
1,0
1,0
1,01,0
1,0
1,0
Esempio:
Unità: mm
F1D5
(b) La forma della PCB (un ritaglio, un foro punzonato), gli elementi esterni
(luce riessa da una struttura, la luce emessa da un dispositivo esterno,
eccetera) possono talvolta interferire con il riconoscimento dei punti di
riferimento.
(C) Un punto di riferimento deve fare ampio contrasto con l'ambiente
circostante. (Per evitare falsi riconoscimenti)
(D) Qualsiasi cosa assomigli ad un punto di riferimento non deve trovarsi nella
schermata designata. Diversamente può causare falsi riconoscimenti.
(e) Una prova può essere necessaria quando il punto di riferimento non può
essere riconosciuto a causa dell'estrema deformazione della PCB.
1303-001
4. Punti di riferimento
1OM-1842
4-23
5. Elenco di tipi di ugelli di aspirazione
La macchina è dotata di ugelli specicati nelle speciche di consegna alla
spedizione.
Ugello
tipo n.
Forma
Nota (a)
Componenti di dimensioni
(mm)
Nota (b)
Componenti applicabili
per riferimento
Osservazioni
Numero parte
Nome della parte
HG2
4
C
Corsa
I.D.
1,5
,
,
,
0,4 × 0,2
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 0402
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG24C
KYA-M7702-A0
HG32C
I.D.
0,4 × 0,2
0,7 × 0,4
Corsa
1,6
0,6 × 0,3
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 0603
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG32C
KYA-M7703-A0
HG52C
Corsa
I.D.
1,5
, ,
,
, ,
1,0 x 0,5 a
1,6 × 0,8
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 1005
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG52C
KYA-M7705-00
HG82C
I.D.
,
,
,
,
,
1,6 × 0,8 a
2,0 × 1,25
Spessore
Da 0,45 a 0,8
Resistenze e condensatori
di tipo 1608
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG82C
KYA-M7708-A0
HV13C
I.D.
O.D.
,
,
2,0 × 1,25 a
3,2 × 2,5
Spessore
Da 0,45 a 1,25
Resistenze, condensatori
e super mini-transistor di
tipo 2012
• Ugello per riconoscimento
luce anteriore
NOZZLE_HV13C
KYA-M7713-A0
T1D7-1
1303-001
(
)
5. Elenco di tipi di ugelli di aspirazione
1OM-1842
4-24
Ugello
tipo n.
Forma
Nota (a)
Componenti di dimensioni
(mm)
Nota (b)
Componenti applicabili
per riferimento
Osservazioni
Numero parte
Nome della parte
HA14C
O.D.
I.D.
,
,
2,5 x 1,6 a 4,0 x 3,0
Spessore
Da 0,45 a 2,5
Resistenze e condensatori
di tipo 3216 e 3225,
condensatori al
tantalio A, transistor
mini-mold
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HV14C
KYA-M7714-A0
HA15C
I.D.
O.D.
,
,
4,5 × 2,5 a
8,0 × 8,0
Spessore
Da 1,0 a 6,5
Resistenze e condensatori
grandi o di tipo
4532, condensatori
al tantalio B, C e
D, condensatori
elettrolitici in
alluminio, SOP 6 a 10
pin
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HA15C
KYA-M7715-A0
HA19C
I.D.
O.D.
,
,
8,0 × 8,0 a
19,8 × 19,8
Spessore
Da 1,0 a 5,0
SOP
QFP
PLCC
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HA19C
KYA-M7719-A0
HV82C
I.D.
,
,
,
,
,
1,6 × 0,8 a
2,0 × 1,25
Spessore
Da 0,45 a 0,8
Resistenze e condensatori
di tipo 1608
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HV82C
KYA-M7782-A0
HB03C
I.D.
O.D.
,
,
2 ×
f
1,0 a
3,5 ×
f
1,5
Resistenze cilindrici e
diodi
2,0 x
f
1,0
2,0 x
f
1,25
3,5 x
f
1,4
• Ugello per
riconoscimento luce
anteriore
• Scanalatura a V
NOZZLE_HB03C
KYB-M7720-A0
HB04C
O.D.
I.D.
,
,
3,5 ×
f
1,2 a
6,0 ×
f
2,8
Resistenze cilindrici e
diodi
3,5 x
f
1,4
5,9 x
f
2,2
• Ugello per
riconoscimento luce
anteriore
• Scanalatura a V
NOZZLE_HB04C
KYB-M7721-A0
T1D7-2
1303-001
(
)
5. Elenco di tipi di ugelli di aspirazione
