1OM-1842
4-23

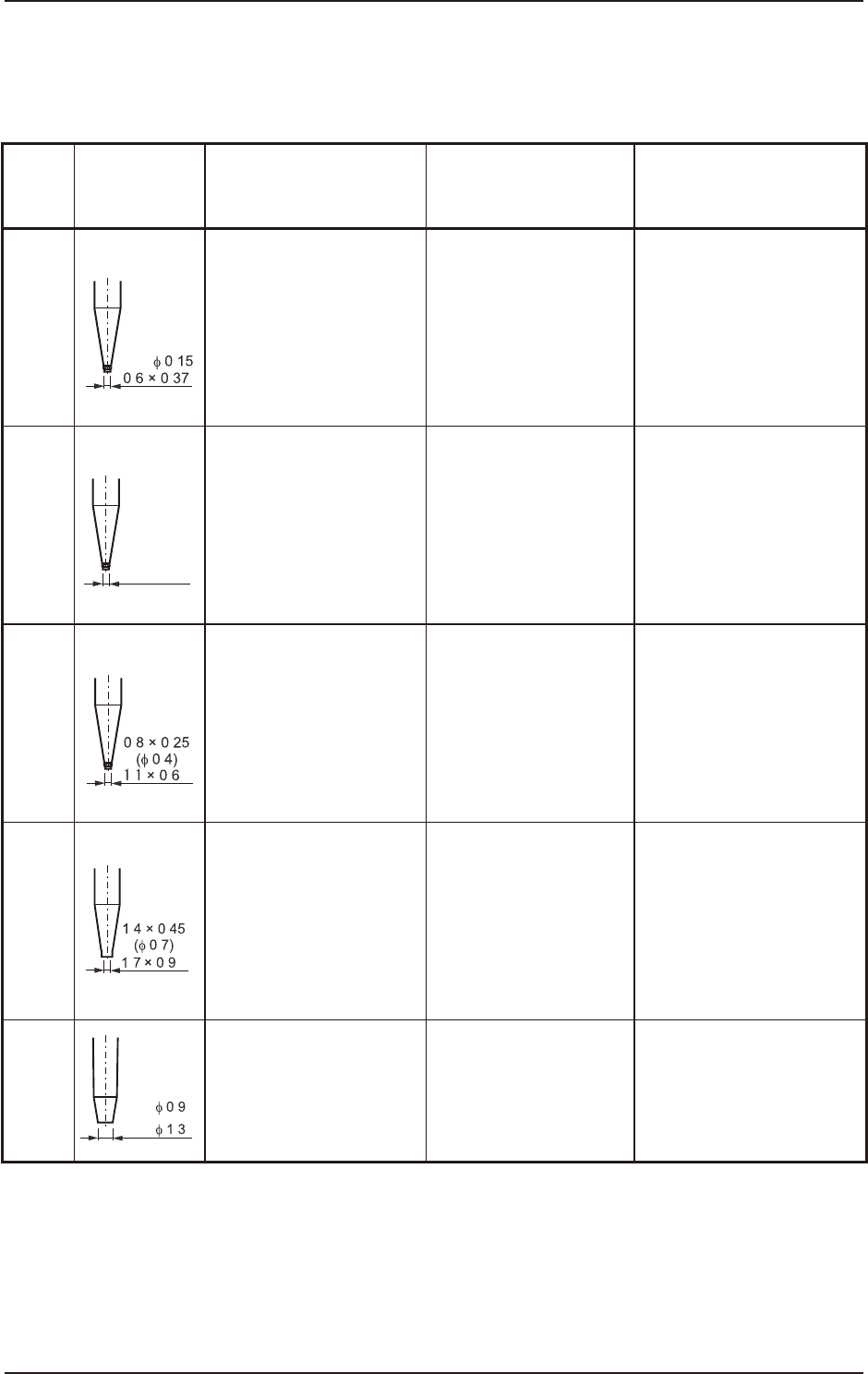

5. Elenco di tipi di ugelli di aspirazione
La macchina è dotata di ugelli specicati nelle speciche di consegna alla
spedizione.

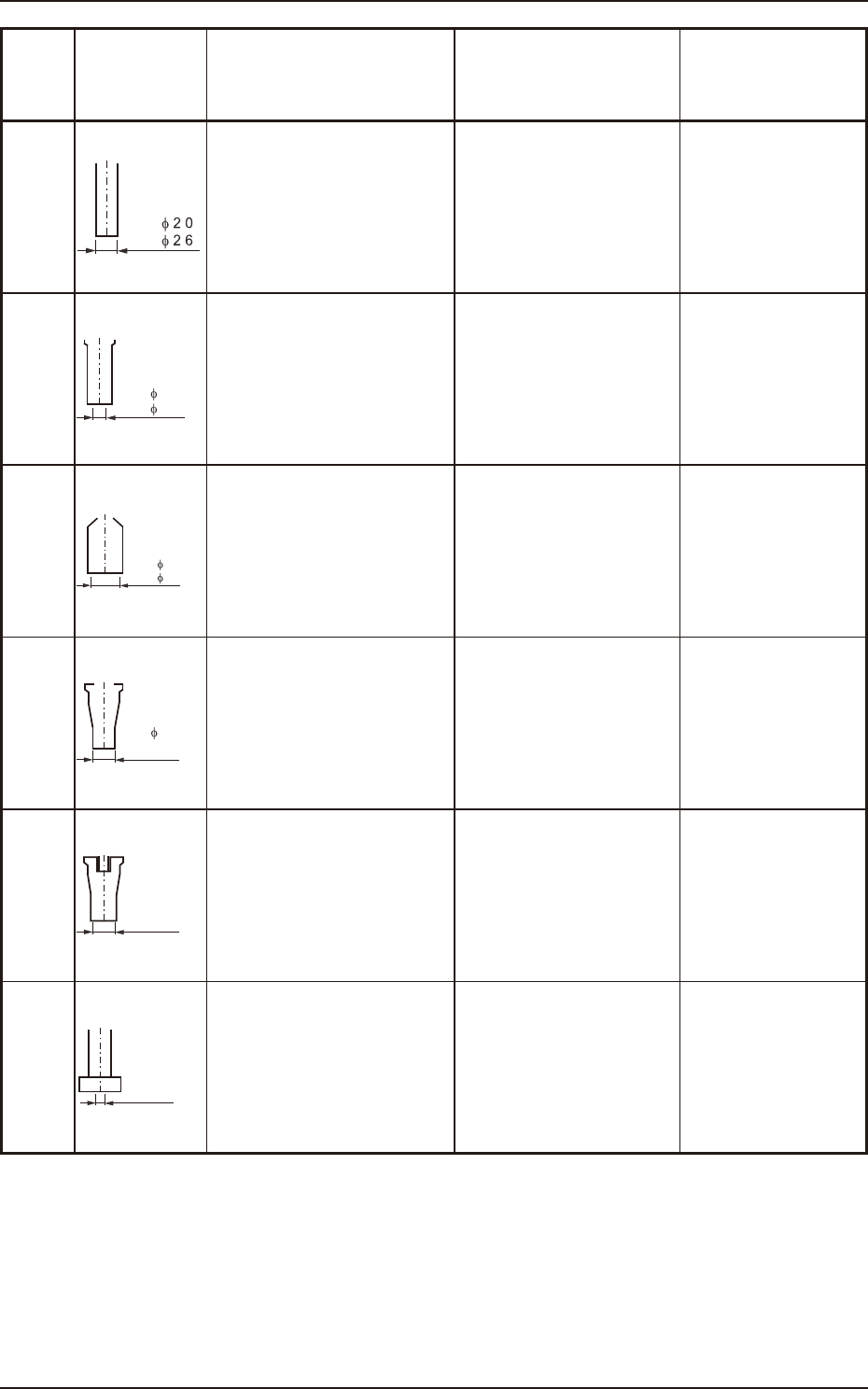

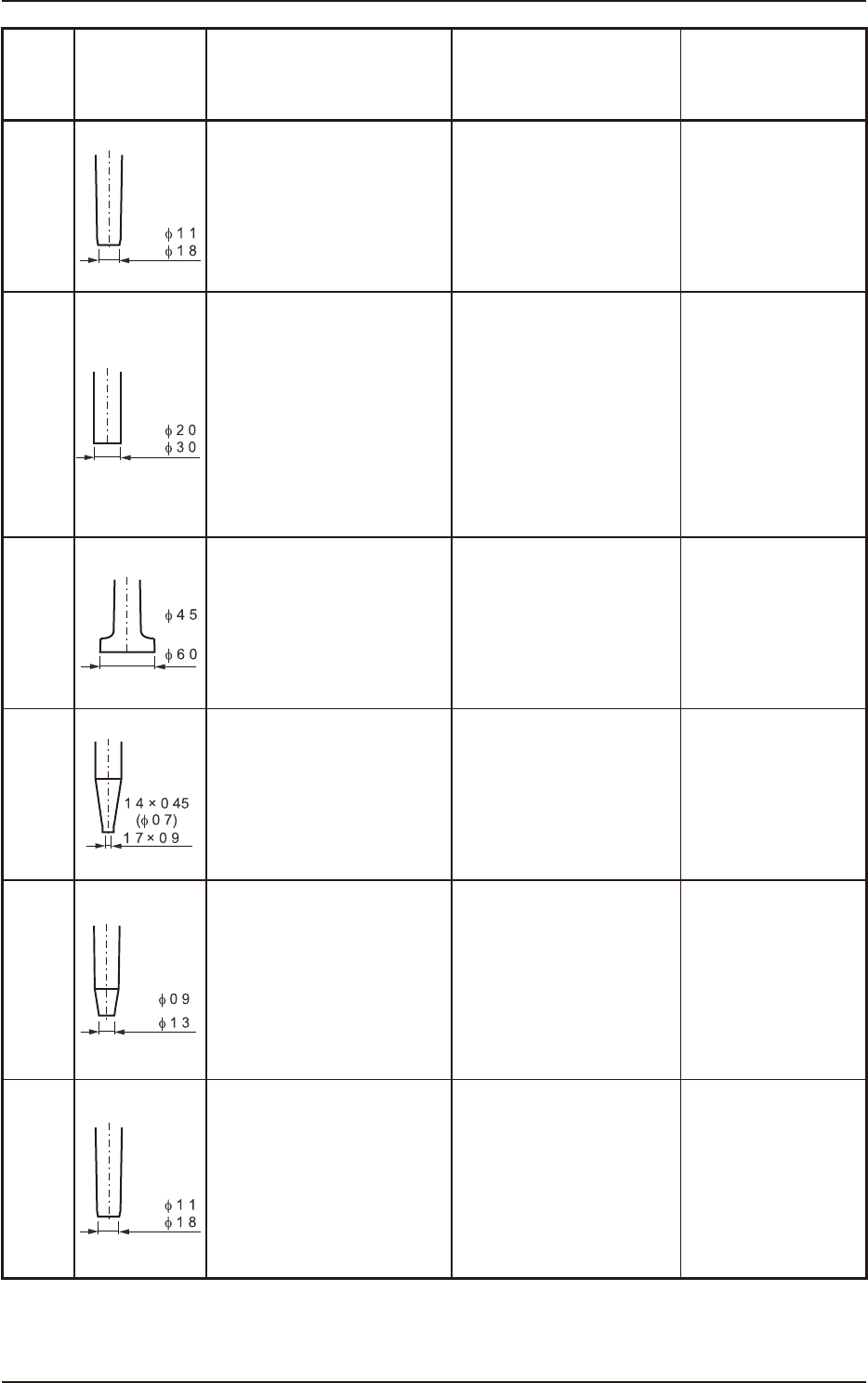

Ugello
tipo n.
Forma
Nota (a)
Componenti di dimensioni
(mm)
Nota (b)
Componenti applicabili
per riferimento
Osservazioni
Numero parte
Nome della parte
HG2
4
C
Corsa
I.D.
1,5
,
,
,
0,4 × 0,2
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 0402
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG24C
KYA-M7702-A0
HG32C
I.D.
0,4 × 0,2
0,7 × 0,4
Corsa
1,6
0,6 × 0,3
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 0603
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG32C
KYA-M7703-A0
HG52C
Corsa
I.D.
1,5
, ,
,
, ,
1,0 x 0,5 a
1,6 × 0,8
Spessore
Da 0,2 a 0,3
Resistenze e condensatori
di tipo 1005
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG52C
KYA-M7705-00
HG82C
I.D.
,
,
,
,
,
1,6 × 0,8 a
2,0 × 1,25
Spessore
Da 0,45 a 0,8
Resistenze e condensatori
di tipo 1608
• Ugello per riconoscimento
luce anteriore
• Ugello di montaggio pezzi
delicati
NOZZLE_HG82C
KYA-M7708-A0
HV13C
I.D.
O.D.
,
,
2,0 × 1,25 a
3,2 × 2,5
Spessore
Da 0,45 a 1,25
Resistenze, condensatori
e super mini-transistor di
tipo 2012
• Ugello per riconoscimento
luce anteriore
NOZZLE_HV13C
KYA-M7713-A0
T1D7-1
1303-001
(
)
5. Elenco di tipi di ugelli di aspirazione
1OM-1842
4-24
Ugello
tipo n.
Forma
Nota (a)
Componenti di dimensioni
(mm)
Nota (b)
Componenti applicabili
per riferimento
Osservazioni
Numero parte
Nome della parte
HA14C
O.D.
I.D.
,
,
2,5 x 1,6 a 4,0 x 3,0
Spessore
Da 0,45 a 2,5
Resistenze e condensatori
di tipo 3216 e 3225,
condensatori al
tantalio A, transistor
mini-mold
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HV14C
KYA-M7714-A0
HA15C
I.D.
O.D.
,
,
4,5 × 2,5 a
8,0 × 8,0
Spessore
Da 1,0 a 6,5
Resistenze e condensatori
grandi o di tipo
4532, condensatori
al tantalio B, C e
D, condensatori
elettrolitici in
alluminio, SOP 6 a 10
pin
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HA15C
KYA-M7715-A0
HA19C
I.D.
O.D.
,
,
8,0 × 8,0 a
19,8 × 19,8
Spessore
Da 1,0 a 5,0
SOP
QFP
PLCC
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HA19C
KYA-M7719-A0
HV82C
I.D.
,
,
,
,
,
1,6 × 0,8 a
2,0 × 1,25
Spessore
Da 0,45 a 0,8
Resistenze e condensatori
di tipo 1608
• Ugello per
riconoscimento luce
anteriore
NOZZLE_HV82C
KYA-M7782-A0
HB03C
I.D.
O.D.
,
,
2 ×
f
1,0 a
3,5 ×
f
1,5
Resistenze cilindrici e
diodi
2,0 x
f
1,0
2,0 x
f
1,25
3,5 x
f
1,4
• Ugello per
riconoscimento luce
anteriore
• Scanalatura a V
NOZZLE_HB03C
KYB-M7720-A0
HB04C
O.D.
I.D.
,
,
3,5 ×
f
1,2 a
6,0 ×
f
2,8
Resistenze cilindrici e
diodi
3,5 x
f
1,4
5,9 x
f
2,2
• Ugello per
riconoscimento luce
anteriore
• Scanalatura a V
NOZZLE_HB04C
KYB-M7721-A0
T1D7-2
1303-001
(
)
5. Elenco di tipi di ugelli di aspirazione
1OM-1842
4-25
Ugello
tipo n.
Forma
Nota (a)
Componenti di dimensioni
(mm)
Nota (b)
Componenti applicabili
per riferimento
Osservazioni
Numero parte
Nome della parte
PA05C
I.D.
O.D.
,
,
3,0 × 3,6 a
8,0 × 8,0
Spessore
Da 1,0 a 3,5
Resistenze variabili
semisse
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA05C
---
PA07C
I.D. 1.0
O.D.
3.0
3,0 × 3,0 Alta frequenza
Connettore coassiale
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA07C
KYB-M7722-A0
PA15C
I.D. 3,5
O.D.
5,0
8,0 × 8,0 IC
QFP
BGA
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA15C
---
PA30C
3,0 × 3,0
I.D.
2,7
2,8 × 2,8
Spessore
1,9
LED
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA30C
KYF-M7732-A0
PA31C
2,8 × 2,8
I.D. φ 2,6
3,2 × 2,8
Spessore
1,9
LED
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA31C
SKYBM7732A00
PA34C
2,8 × 2,8
I.D. φ 2,6
5,6 × 3,0
Spessore
1,0
LED
• Ugello per
riconoscimento luce
anteriore
NOZZLE_PA34C
SKYBM7AAVA00
T1D7-3
1303-001
5. Elenco di tipi di ugelli di aspirazione
(
)
