1OM-1842 1-1 1303-001 1. Che cosa è il sistema di assemblaggio modulare? Questa macchina è dotata di un sistema di riconoscimento batch tramite il quale vari tipi di componenti elettronici (di seguito chiamati sempliceme…
1OM-1842
1303-001 1-B
1OM-1842
1-11303-001
1. Che cosa è il sistema di assemblaggio modulare?
Questa macchina è dotata di un sistema di riconoscimento batch tramite il
quale vari tipi di componenti elettronici (di seguito chiamati semplicemente
"componenti") possono essere riconosciuti in batch (riconoscimento ininterrotto
batch on y) ed esegue il posizionamento ad alta velocità dei componenti con
estrema precisione sulle PCB. La macchina è inoltre dotata di due assi, due testine
e due telecamere di riconoscimento dei componenti, permettendo di gestire diversi
tipi di componenti in piccoli lotti, o alcuni tipi diversi di componenti in grandi
lotti, per scale di produzione diversicate.
Questa macchina introduce le nostre tecnologie più recenti come le testine Direct
Drive, motore lineare asse X/Y, eccetera, le prestazioni provate dai nostri sistemi
di montaggio ad azione diretta che sono state utilizzate nelle produzioni passate, è
inoltre dotata di varie funzioni per la riduzione dei tempi fuori servizio. Questo è
il motivo per cui questa macchina si chiama "Sistema di montaggio modulare ad
altissima produttività per le prossime generazioni".

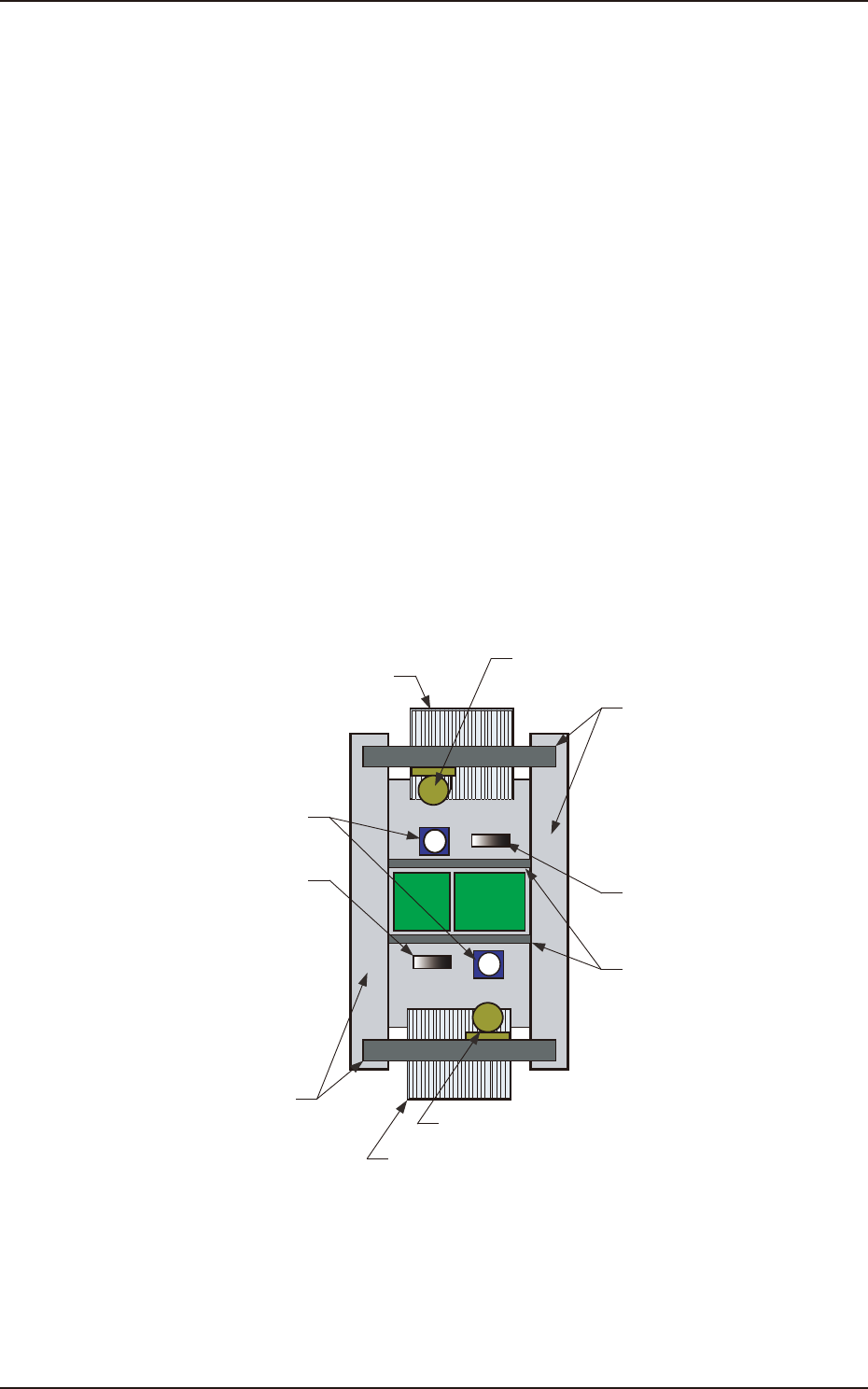

1.1 Posizione di ciascuna unità
Sezione Installazione carrello
Sezione Installazione carrello
Sezione asse XY
Sezione alloggio ugelli
Unità di riconoscimento componenti
Sezione alloggio ugelli
Sezione trasferimento PCB
Sezione testina di posizionamento,
Sezione riconoscimento PEC
Sezione testina di posizionamento,
Sezione riconoscimento PEC
Sezione asse XY
Lato posteriore della macchina
Lato anteriore della macchina
(opzione)
F1A1
1. Che cosa è il sistema di assemblaggio modulare?
1OM-1842
1-21303-001
1.2 Caratteristiche principali
Sezione assi
•
Motore lineare asse XY
Gli assi X/Y azionati da motori lineari realizzano il preciso posizionamento
ad alta velocità dei componenti, riducendo le vibrazioni e il disturbo.
La doppia guida dell’asse Y permette di ottenere un posizionamento
estremamente preciso ad alta velocità.
• Struttura 2 assi e 2 testine
La macchina ha due strutture, e ciascuna struttura è dotata di assi anteriori e
posteriori (2 testine e 2 assi in totale).
Gli assi anteriore e posteriore eseguono alternativamente e ripetutamente
le operazioni di posizionamento e di prelievo dei componenti, per il
posizionamento efciente e continuato dei componenti.
• Funzione di consegna reciproca della testina
Utilizzando la funzione di consegna reciproca della testina, possono essere
prelevati i componenti del caricatore sull'altro lato della macchina.
Anche le testine del lato anteriore e posteriore possono utilizzare questa
funzione.
Sezione testina
• Multitesta
Ciascuna testina è provvista di telecamere per visione laterale capaci
di misurare l'altezza dei componenti. I risultati della misurazione sono
ritrasmessi, permettendo di ottenere la migliore quantità di distanze di spinta
per il montaggio dei componenti di alta qualità.
Ogni testina contiene quindici ugelli che prelevano i componenti in
successione, riducendo la frequenza di spola degli assi per realizzare
un’elevata produttività.
Per determinare il numero di componenti da collocare alla volta, è eseguita
una simulazione, consentendo la migliore selezione del numero di ugelli per
i multitesta.
• Misurazione spessore componenti
Lo spessore del componente prelevato è misurato utilizzando la telecamera
per visione laterale e i dati acquisiti sono ritrasmessi all'altezza per il
posizionamento dei componenti.
La funzione di rilevamento degli ugelli di aspirazione consente il rilevamento
di un componente caricato, realizza un rilevamento estremamente preciso e
assicura il posizionamento di alta qualità.
1.2 Funzioni principali
