2. Nome e Funzione di ciascuna sezione della
macchina
2.1 Aspetto della macchina
Note
I numeri tra parentesi indicano il numero di riferimento dell’elemento.
Lato anteriore della macchina
Colonna luminosa (2.3.2)
Pannello di comando anteriore
(2.3.4)
Interruttore [EMERGENCY STOP]
(2.2.1)
Coperture (di tipo a sportello)
(2.2.3)
Interruttore d’alimentazione
(2.3.1)
Luci ausiliarie
(2.3.3)
Interruttore caricatore pronto
(tasto [F2 READY])
(2.2.2.1)
Coperture (di tipo a sportello)
(2.2.3)
Luci ausiliarie
(2.3.3)
F1A2
2. Nome e Funzione di ciascuna sezione della macchina
1OM-1842
1-61303-001
Note
I numeri tra parentesi indicano il numero di riferimento dell’elemento.
Lato posteriore della macchina
Colonna luminosa (2.3.2)
Coperture (di tipo a sportello)
(2.2.3)
Luci ausiliarie
(2.3.3)
Interruttore caricatore pronto
(tasto [F1 READY])
(2.2.2.1)
Coperture (di tipo a sportello)
(2.2.3)
Pannello di comando posteriore
(2.3.4)
Interruttore [EMERGENCY STOP]
(2.2.1)
Colonna luminosa (2.3.2)
F1A3
2.1 Aspetto della macchina
1OM-1842
1-71303-001
2.2 Meccanismo di protezione per l'utente
2.2.1 Interruttori [EMERGENCY STOP]
Gli interruttori [EMERGENCY STOP] possono essere utilizzati per arrestare la
macchina in caso d’emergenza.
Quando è premuto uno degli interruttori [EMERGENCY STOP], la macchina si
arresta immediatamente e il tasto [POWER ON] sul pannello di comando diventa
rosso.

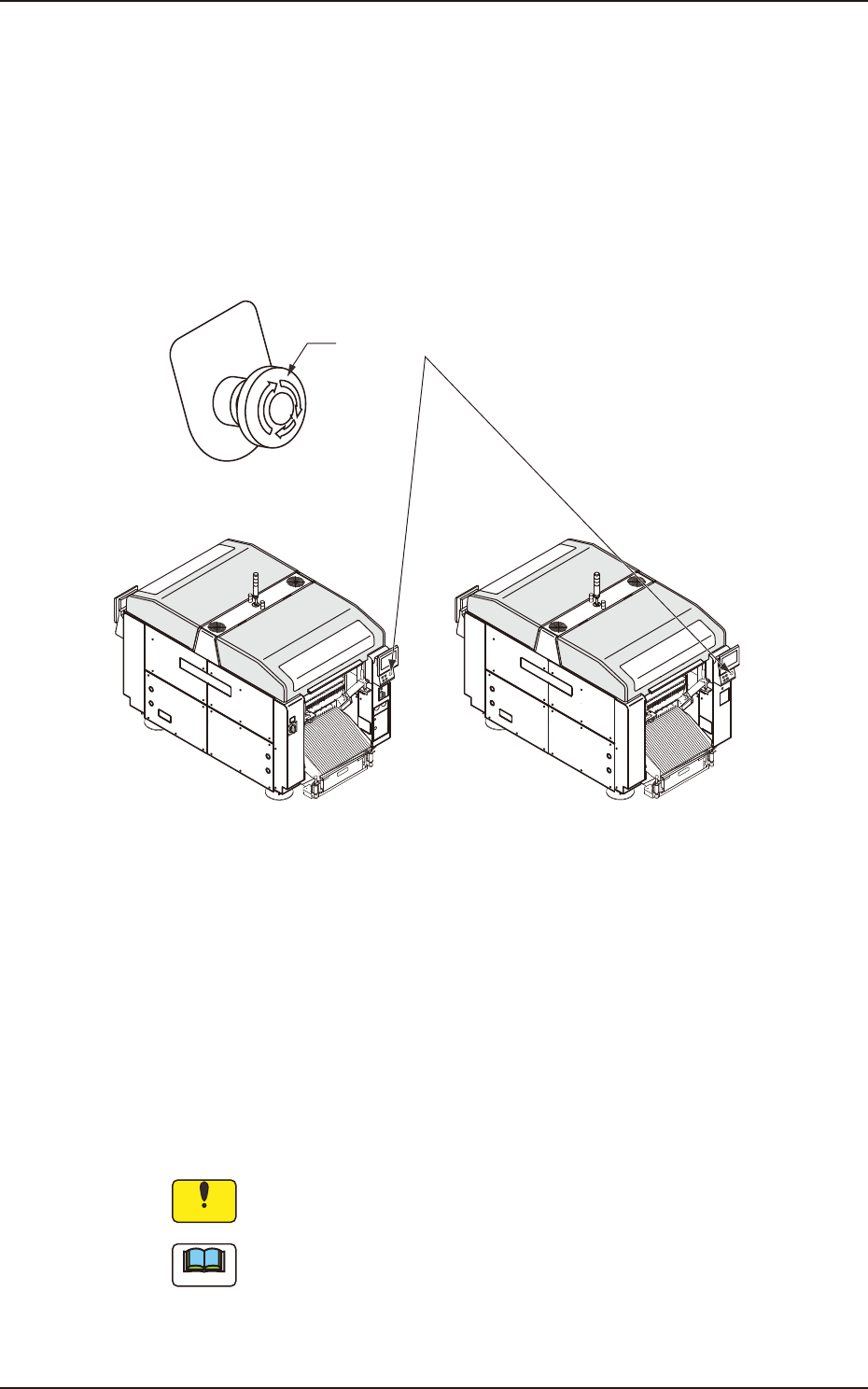

Lato anteriore della macchina Lato posteriore della macchina
Interruttori [EMERGENCY STOP]
F1A4
• Blocco dell’interruttore [EMERGENCY STOP]
Quando è premuto uno degli interruttori [EMERGENCY STOP] la macchina si
arresta e l'interruttore è bloccato.
• Sblocco dell’interruttore [EMERGENCY STOP]
Quando è premuto uno degli interruttori [EMERGENCY STOP] (bloccato),
controllare e risolvere la causa dell'arresto d’emergenza. Dopodiché,
ricontrollare ciascuna sezione e girare in senso orario l’interruttore per
sbloccare.
Notice
Gli interruttori [EMERGENCY STOP] sono usati per interrompere
l'alimentazione controllata in caso d’emergenza.
Note
Questa macchina non è dotata di una funzione d’arresto d’emergenza che
possa essere utilizzata per interrompere l'alimentazione a tutti i carichi in caso
d’emergenza.
Se è necessario l’"Arresto d’emergenza", deve essere preparato al di fuori della
macchina presso il cliente.
2.2 Meccanismo di protezione per l'utente
