1OM-1842
1-121303-001

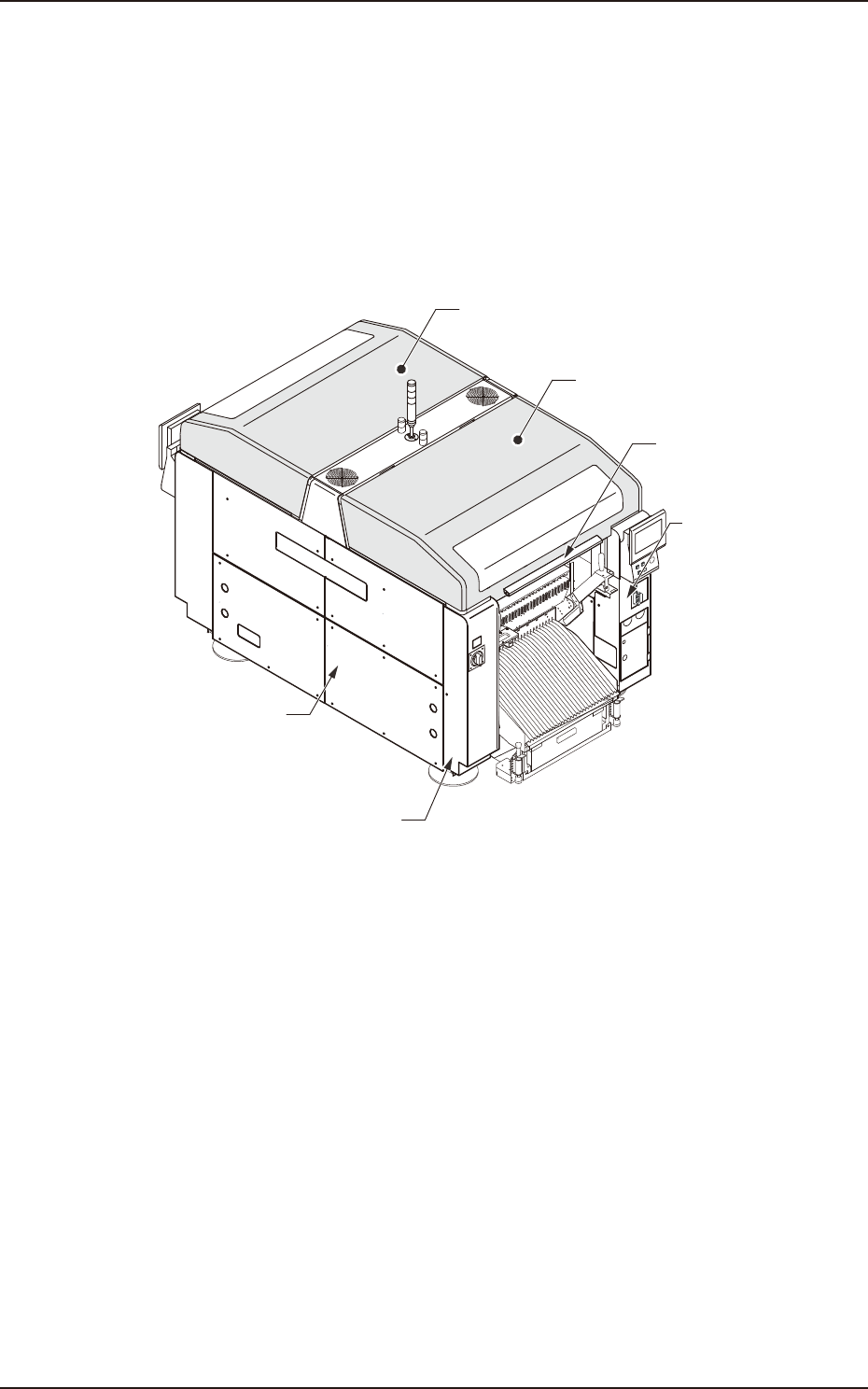

Le coperture (di tipo a sportello) sul lato superiore dell'unità asse, e le coperture
di sicurezza intorno alla base sono montate in modo che nessuna parte del corpo,
vestiti o oggetti possano entrare in contatto con la sezione mobile all'interno della
macchina, per evitare qualsiasi pericolo durante il funzionamento automatico.
Ciascuna copertura (di tipo a sportello) ha la funzione di interblocco. Quando le
coperture (di tipo a sportello) sono chiuse ed è premuto il tasto [Cover READY]
per accendere la luce del tasto, il meccanismo di interblocco è attivato in modo
che le coperture (di tipo a sportello) non possano essere aperte.
Copertura di sicurezza
(che si trova intorno
alla base)
Coperture
(di tipo a sportello)
Coperture
(di tipo a sportello)
Lato frontale della macchina
Copertura di sicurezza (che si trova intorno alla base)
Coperture della
scatola elettrica
(che si trova intorno alla base)
Impugnatura
F1A6
Ciascuna copertura (di tipo a sportello) ha un interruttore di interblocco. Quando
le coperture (di tipo a sportello) sono chiuse ed è premuto il tasto per accendere
la luce dell’interruttore, il meccanismo di interblocco è attivato in modo che le
coperture (di tipo a sportello) non possano essere aperte.
2.2 Meccanismo di protezione per l'utente
1OM-1842
1-131303-001

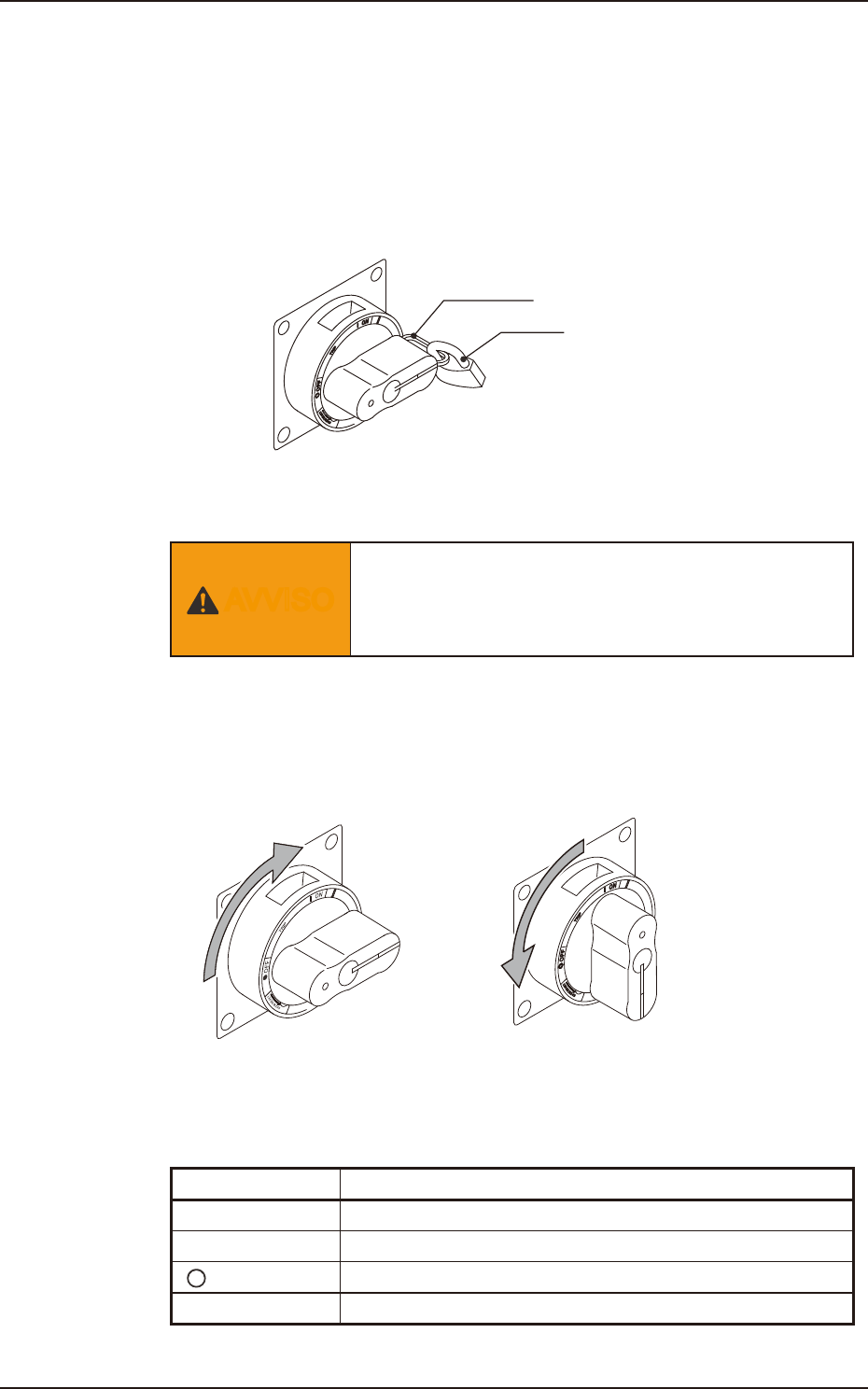

2.3 Meccanismo per il funzionamento
2.3.1 Interruttore d’alimentazione
L'interruttore d’alimentazione è utilizzato per fornire o interrompere
l'alimentazione alla macchina principale.
L'interruttore d’alimentazione può essere bloccato con un lucchetto.
Leva di blocco
Lucchetto
Interruttore d’alimentazione
F1A7
AVVISO
Prima di eseguire gli interventi di manutenzione,
spegnere l'interruttore d’alimentazione e bloccare
l'interruttore d’alimentazione con il lucchetto.
• Funzionamento dell’interruttore d’alimentazione
Accendere l'interruttore d’alimentazione per alimentare la macchina.
Spegnere l'interruttore d’alimentazione per interrompere l'alimentazione della
macchina.
ACCENSIONE
SPEGNIMENTO
Interruttore d’alimentazione
F1A8
Simbolo / Nome Funzione
|
(acceso)
Accensione
attivato
Potenza interrotta a causa di sovracorrente
(spento)
Spegnimento (Disattiva)
RESET
Non usato
T1A2
2.3 Meccanismo per il funzionamento
1OM-1842
1-141303-001

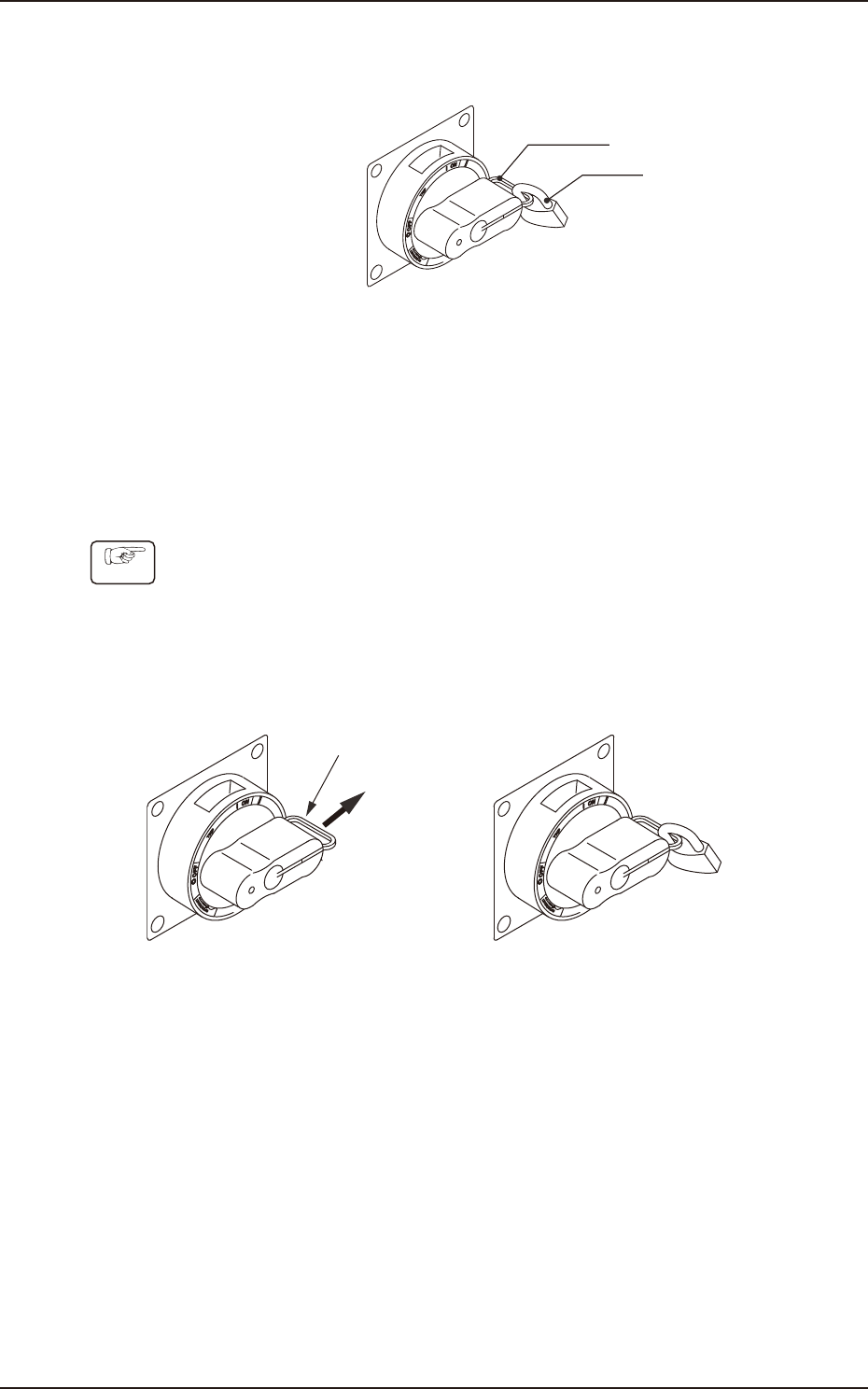

• Sblocco dell’interruttore d’alimentazione
Rimuovere il lucchetto dalla leva di blocco dell'interruttore d’alimentazione.
Interruttore d’alimentazione
Leva di blocco
F1A9
• Blocco dell’interruttore d’alimentazione
Bloccare l’interruttore d’alimentazione con il lucchetto quando la macchina non
è utilizzata per un lungo periodo di tempo.
Procedure
(1) Estrarre la leva di blocco dell’interruttore d’alimentazione nella direzione A
(indicata in gura).
(Prestare attenzione a non mollare la leva di blocco. Diversamente, la leva di
blocco torna in posizione).
(2) Inserire il lucchetto nella la fessura e chiuderlo.
A
(Sbloccato) (Bloccato)
Leva di blocco
F1A10
2.3 Meccanismo per il funzionamento
