2.3 Meccanismo per il funzionamento
2.3.1 Interruttore d’alimentazione
L'interruttore d’alimentazione è utilizzato per fornire o interrompere
l'alimentazione alla macchina principale.
L'interruttore d’alimentazione può essere bloccato con un lucchetto.
Leva di blocco
Lucchetto
Interruttore d’alimentazione
F1A7
AVVISO
Prima di eseguire gli interventi di manutenzione,
spegnere l'interruttore d’alimentazione e bloccare
l'interruttore d’alimentazione con il lucchetto.
• Funzionamento dell’interruttore d’alimentazione
Accendere l'interruttore d’alimentazione per alimentare la macchina.
Spegnere l'interruttore d’alimentazione per interrompere l'alimentazione della
macchina.
ACCENSIONE
SPEGNIMENTO
Interruttore d’alimentazione
F1A8
Simbolo / Nome Funzione
|
(acceso)
Accensione
attivato
Potenza interrotta a causa di sovracorrente
(spento)
Spegnimento (Disattiva)
RESET
Non usato
T1A2
2.3 Meccanismo per il funzionamento
1OM-1842
1-141303-001
• Sblocco dell’interruttore d’alimentazione
Rimuovere il lucchetto dalla leva di blocco dell'interruttore d’alimentazione.
Interruttore d’alimentazione
Leva di blocco
F1A9
• Blocco dell’interruttore d’alimentazione
Bloccare l’interruttore d’alimentazione con il lucchetto quando la macchina non
è utilizzata per un lungo periodo di tempo.
Procedure
(1) Estrarre la leva di blocco dell’interruttore d’alimentazione nella direzione A
(indicata in gura).
(Prestare attenzione a non mollare la leva di blocco. Diversamente, la leva di
blocco torna in posizione).
(2) Inserire il lucchetto nella la fessura e chiuderlo.
A
(Sbloccato) (Bloccato)
Leva di blocco
F1A10
2.3 Meccanismo per il funzionamento
1OM-1842
1-151312-003
2.3.2 Scatola componenti scartati
La scatola componenti scartati ha un meccanismo che previene interferenze con la
sezione mobile nel sistema, causate da sollevamenti o errori di installazione della
scatola componenti scartati.
Il sistema rileva la presenza o l'assenza della scatola componenti scartati
utilizzando il sensore; se la scatola componenti scartati è "non trovata", la luce
dell’interruttore di blocco sportello non può essere accesa.
Nel caso in cui la scatola componenti scartati sia inclinata, la scatola è considerata
come "non trovata", quindi la luce dell’interruttore di blocco sportello non può
essere accesa.
Installare la scatola componenti scartati in senso orizzontale e in modo corretto.

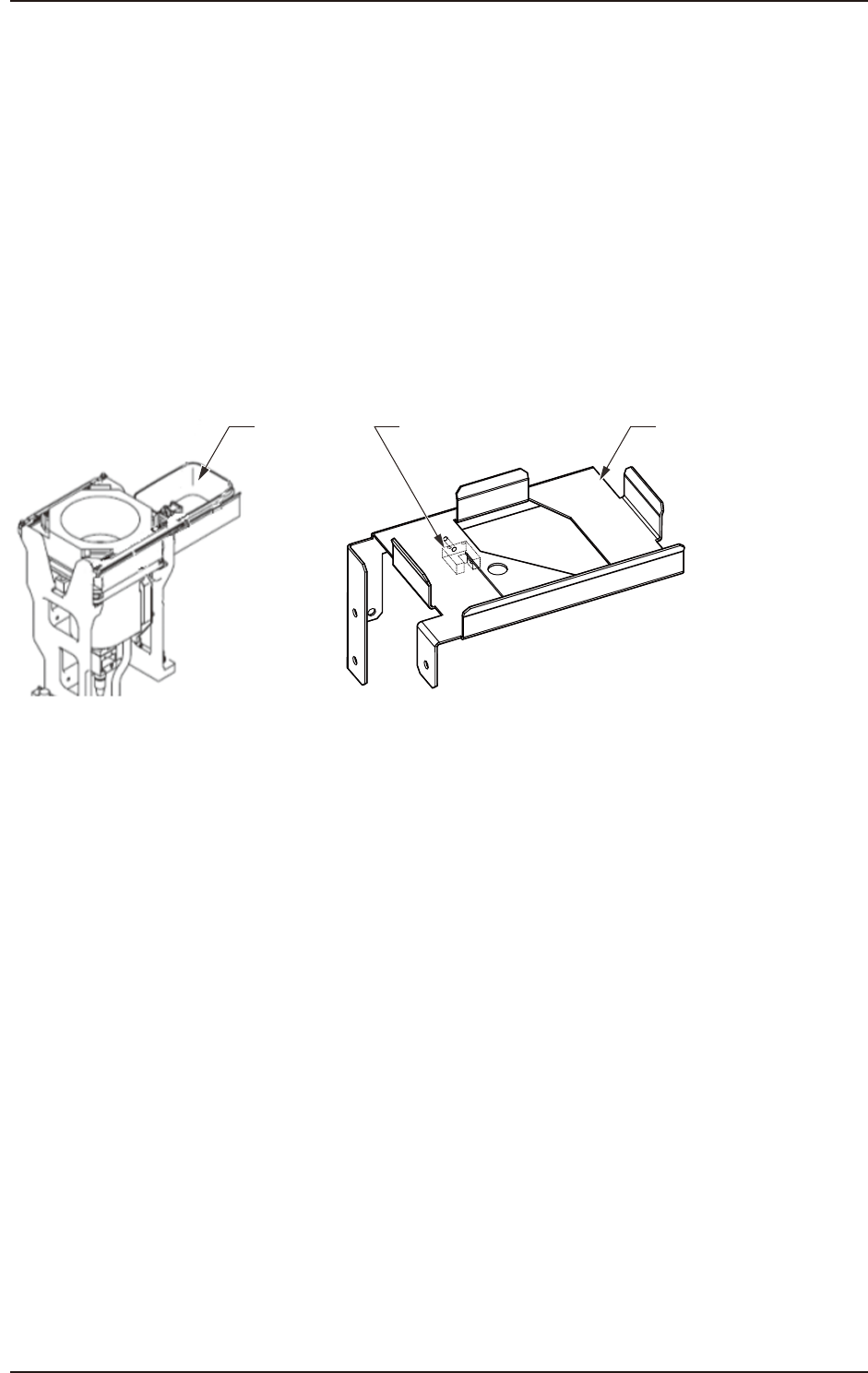

Scatola
componenti
scartati
Base scatola componenti
scartati
Sensore di rilevamento
(lato posteriore)
F1A10-1
