1OM-1842 1-21 1303-001 [3] T asto [POWER ON] Accendendo e spegnendo questo tasto si fornisce o si o interrompere l’alimentazione per il funzionamento. Quando è premuto il tasto [POWER ON] ed è fornita l’alimentazione per…
1OM-1842
1-201303-001
• Quando la macchina è in funzionamento a basse temperature, la luminosità
dello schermo diminuisce. Non è un fenomeno anomalo e la normale
luminosità ritorna dopo pochi minuti.
Quando l’illuminazione è accesa e spenta ripetutamente, in condizioni di
bassa temperatura, la sua durata sarà ridotta.
• Prima di pulire il touchscreen, assicurarsi di spegnere il tasto [POWER
ON]. Diversamente, il touchscreen reagisce al tocco durante la pulizia, con
conseguente danneggiamento dei dati.
Se la supercie del touchscreen si sporca, pulirla delicatamente con un
panno morbido imbevuto di etanolo per rimuovere lo sporco e la polvere.
Notice
Non utilizzare mai solventi organici come acetone, diluenti, benzina
per pulire il touchscreen.
Se si utilizzano solventi organici la supercie può sciogliersi oppure
può formarsi una patina.
[2] Tasto [PNL CHANGE]
Questo tasto è utilizzato per selezionare il pannello di controllo anteriore o
posteriore. Questo tasto si trova su ciascun pannello di controllo. Quando il
LED del tasto è acceso, signica che il corrispondente pannello di controllo
è disponibile.
Quando questo tasto è premuto e il LED è "acceso", il pannello di controllo è
impostato in modalità "LOCK" e la spia "LOCK" si accende.
Quando il pannello di controllo è impostato in modalità "LOCK", il pannello
di controllo sul lato opposto non può essere selezionato.
Premere di nuovo questo tasto per annullare la modalità "LOCK".
Note
(a)
Quando il LED di questo tasto è acceso, sono disponibili le
seguenti funzioni.
• Touchscreen
• Tasti [START] e [STOP] e interruttori [EMERGENCY STOP]
(b) I tasti [STOP] e gli interruttori [EMERGENCY STOP] sono sempre
disponibili, indipendentemente da quale tasto [PNL CHANGE] è
selezionato.
(c) Quando entrambi i pannelli di controllo non sono impostati sulla
modalità "LOCK" ed è premuto il tasto [PNL CHANGE] sul pannello
di controllo disponibile, il pannello di controllo non disponibile è
selezionato ed impostato come disponibile.
(d) Quando il pannello di controllo non è bloccato ed è premuto il tasto
[STOP] sul pannello di controllo non selezionato, il pannello di
controllo su cui è stato premuto il tasto si attiva automaticamente.
2.3 Meccanismo per il funzionamento
1OM-1842
1-211303-001
[3] Tasto [POWER ON]
Accendendo e spegnendo questo tasto si fornisce o si o interrompere
l’alimentazione per il funzionamento.
Quando è premuto il tasto [POWER ON] ed è fornita l’alimentazione per il
funzionamento, il LED del tasto [START] lampeggia.
[4] Tasto [START]
Quando è premuto il tasto [START] mentre la spia lampeggia dopo che la
macchina è alimentata, il funzionamento automatico si avvia e il LED del
tasto diventa verde.
Quando il LED è acceso, signica che è in corso il funzionamento
automatico.
Quando è premuto il tasto [STOP] durante il funzionamento automatico, il
funzionamento automatico si arresta temporaneamente e la spia del tasto
[START] si spegne.
Quando ogni dispositivo è azzerato, il LED rimane acceso.
[5] Tasto [STOP]
Quando si preme questo tasto, la macchina arresta temporaneamente il
funzionamento.
Quando la macchina funziona automaticamente, si arresta temporaneamente
dopo che tutti i componenti prelevati sono stati collocati.
Quando è premuto il tasto [STOP] durante l'operazione di azzeramento, si
interrompe l'operazione di azzeramento di ciascun dispositivo.
[6] Interruttore [EMERGENCY STOP]
Premere questo interruttore per arrestare immediatamente la macchina in
caso d’emergenza.
Quando si preme questo tasto, la macchina si arresta immediatamente e la
spia del tasto [POWER ON] si spegne.
2.3 Meccanismo per il funzionamento
1OM-1842
1-221303-001
3. Meccanismo per il montaggio su supercie

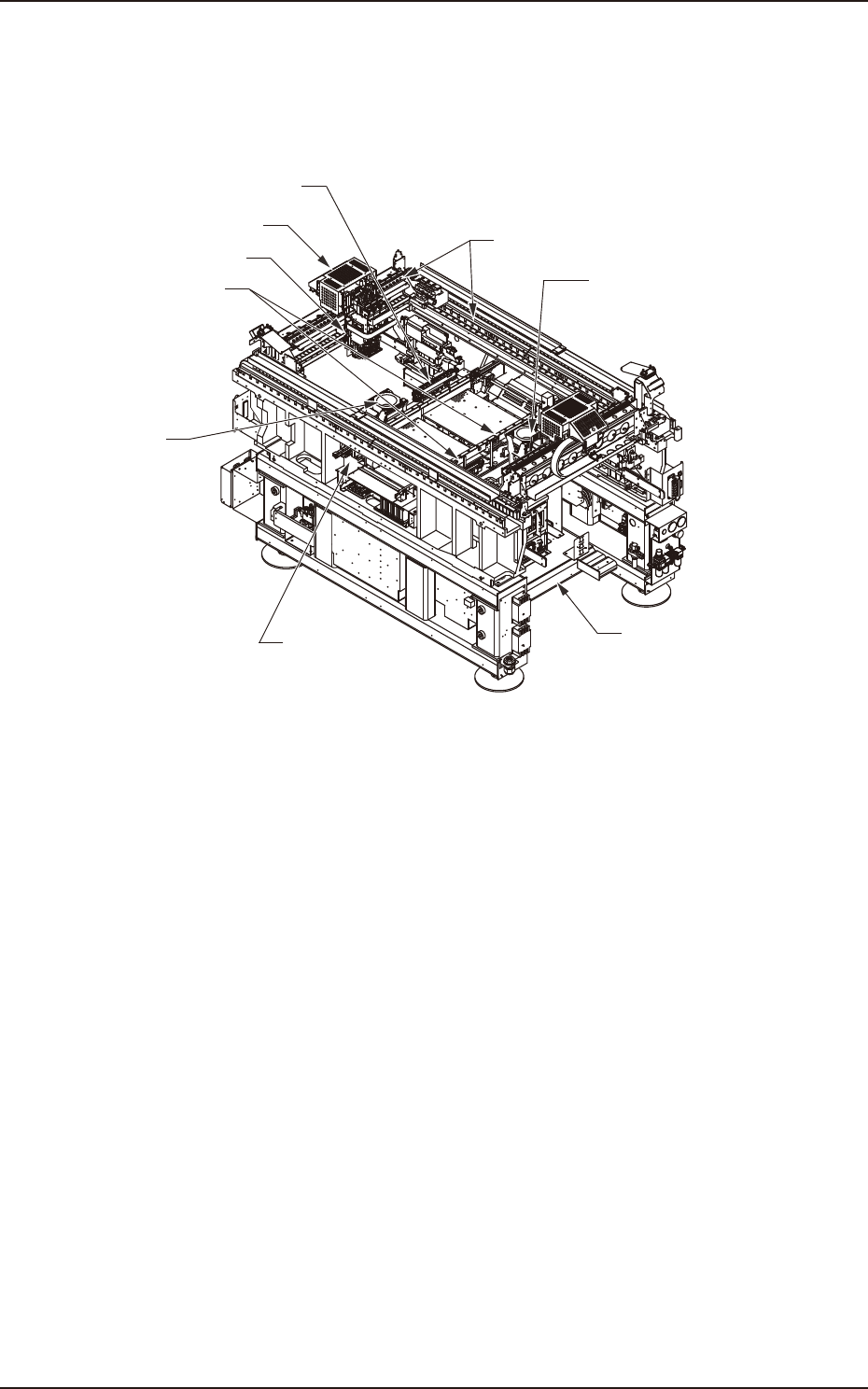

3.1 Posizioni delle unità
Sezione Riconoscimento
componenti
Sezione
Riconoscimento
componenti
Sezione asse XY
Sezione testina di posizionamento
Sezione posizionamento PCB
Sezione Installazione carrello
Sezione
trasferimento PCB
Sezione alloggio ugelli
Sezione riconoscimento PEC
F1A16
3. Meccanismo per il montaggio su supercie
