1OM-1842 1-28 1303-001 3.6 Sezione riconoscimento PEC Ciascun asse è dotato di una telecamera di riconoscimento PEC e di una sorgente luminosa per l'illuminazione, che si accoppiano alla testina di posizionamento. L…
1OM-1842
1-271303-001

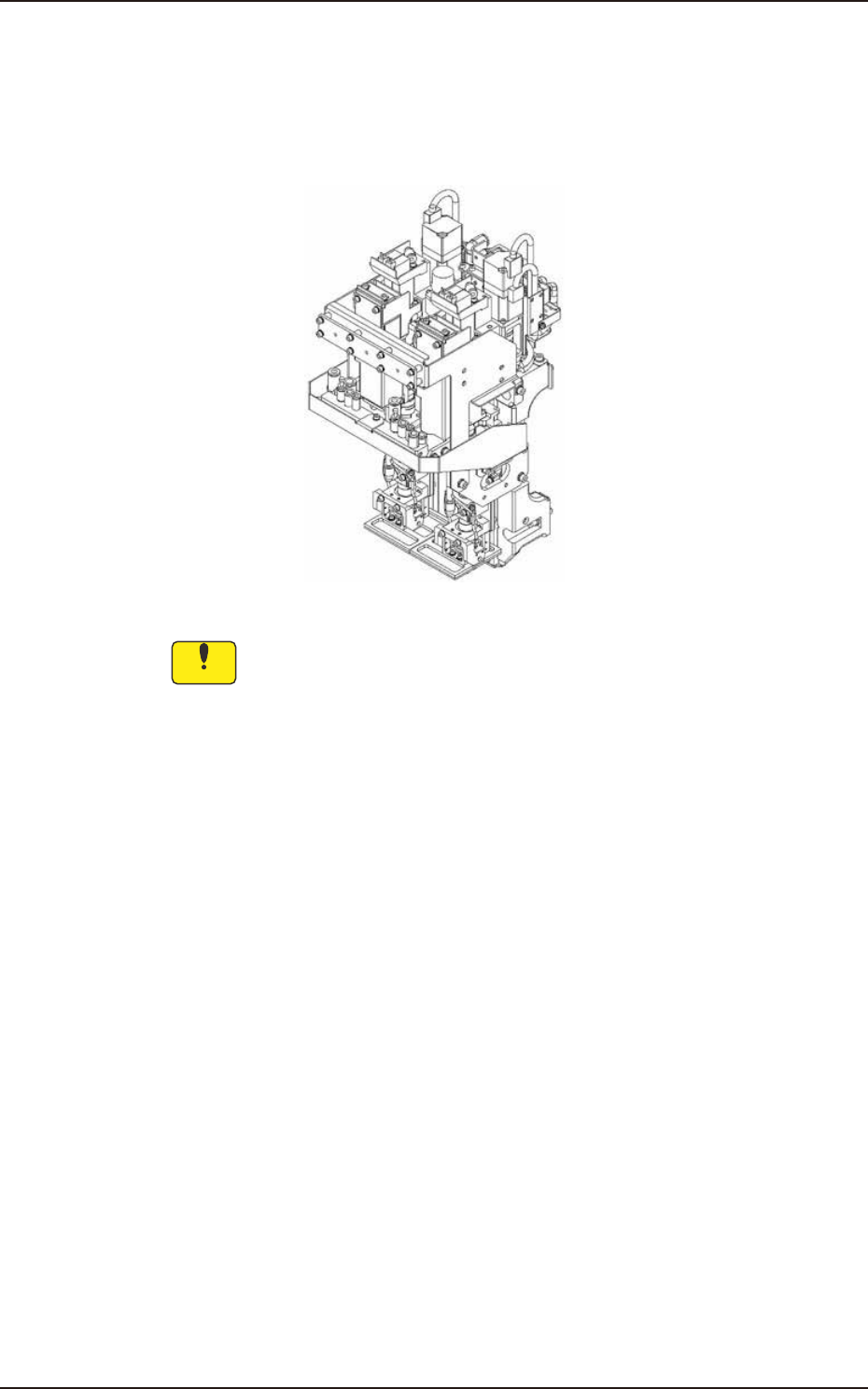

3.5.2 Testina multi-funzione
Ci sono due posizioni per il montaggio degli ugelli sulla testina multi-funzione e
un massimo di due tipi di ugello può essere montato per prelevare i componenti
multi-funzione.
F1A21
Notice
(a) Tenere le piastre di diffusione delle testine di posizionamento
lontane da oli, possibili incisioni, eccetera. Diversamente si possono
vericare errori durante il riconoscimento dei componenti.
(b) Non avvicinare mai oggetti magnetizzati, come calamite, agli ugelli
di aspirazione.
Diversamente, si possono vericare errori durante il prelievo e
posizionamento dei componenti.
3.5 Sezione testina di posizionamento
1OM-1842
1-281303-001

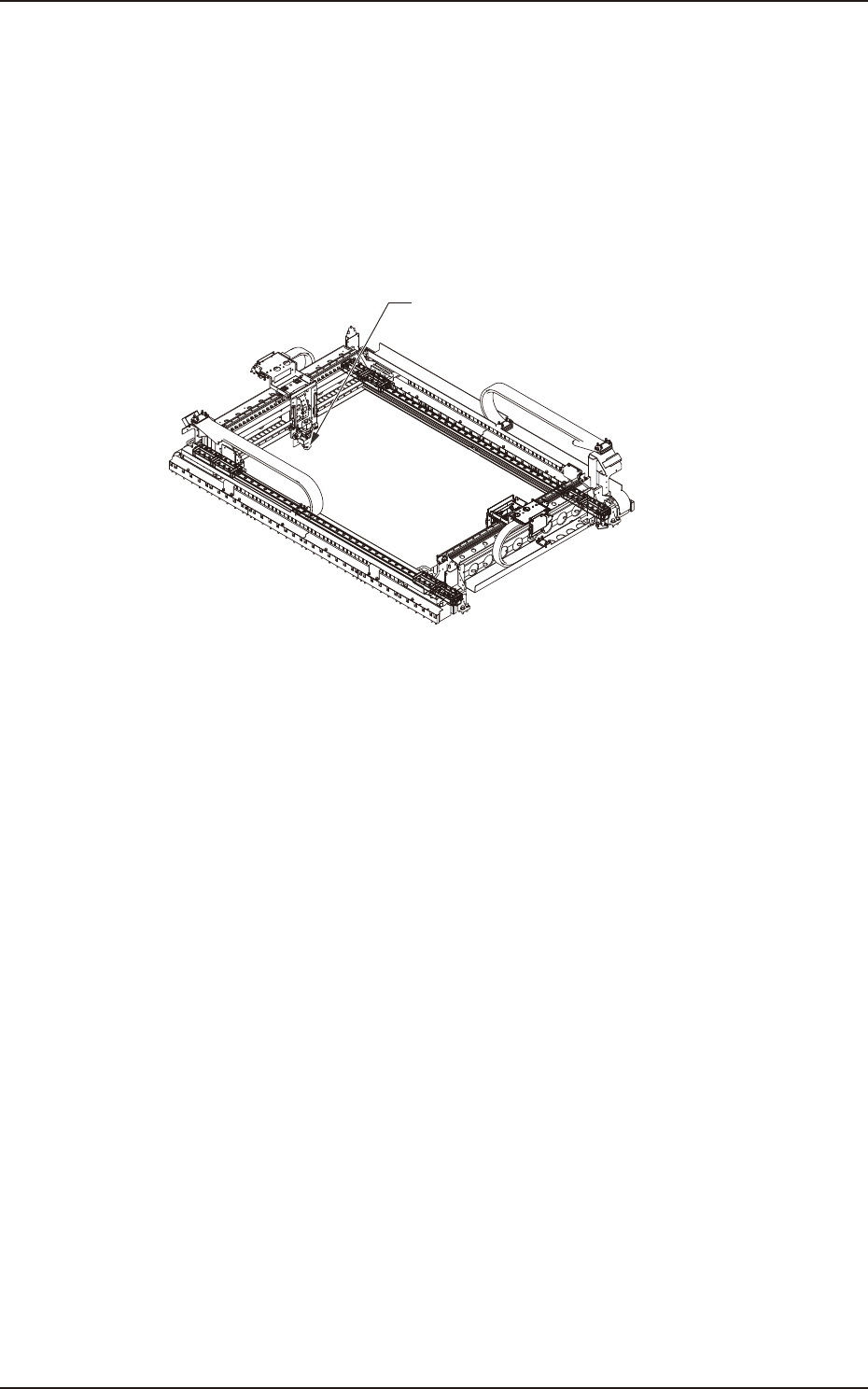

3.6 Sezione riconoscimento PEC
Ciascun asse è dotato di una telecamera di riconoscimento PEC e di una sorgente
luminosa per l'illuminazione, che si accoppiano alla testina di posizionamento.
La telecamera di riconoscimento PEC è utilizzata per rilevare i punti di riferimento
su una PCB e per calcolare le coordinate di deviazione della posizione dal punto
di riferimento per correggere automaticamente la posizione di un componente da
collocare.
Telecamera di riconoscimento PEC
F1A22
Le funzioni principali della sezione di riconoscimento PEC sono il rilevamento
della posizione di un punto di riferimento e la determinazione della forma del
componente. Oltre a queste funzioni, questa sezione rileva anche la posizione di
un caricatore ed esegue la correzione della posizione dell'immagine acquisita on
y.
3.6 Sezione riconoscimento PEC
1OM-1842
1-291303-001

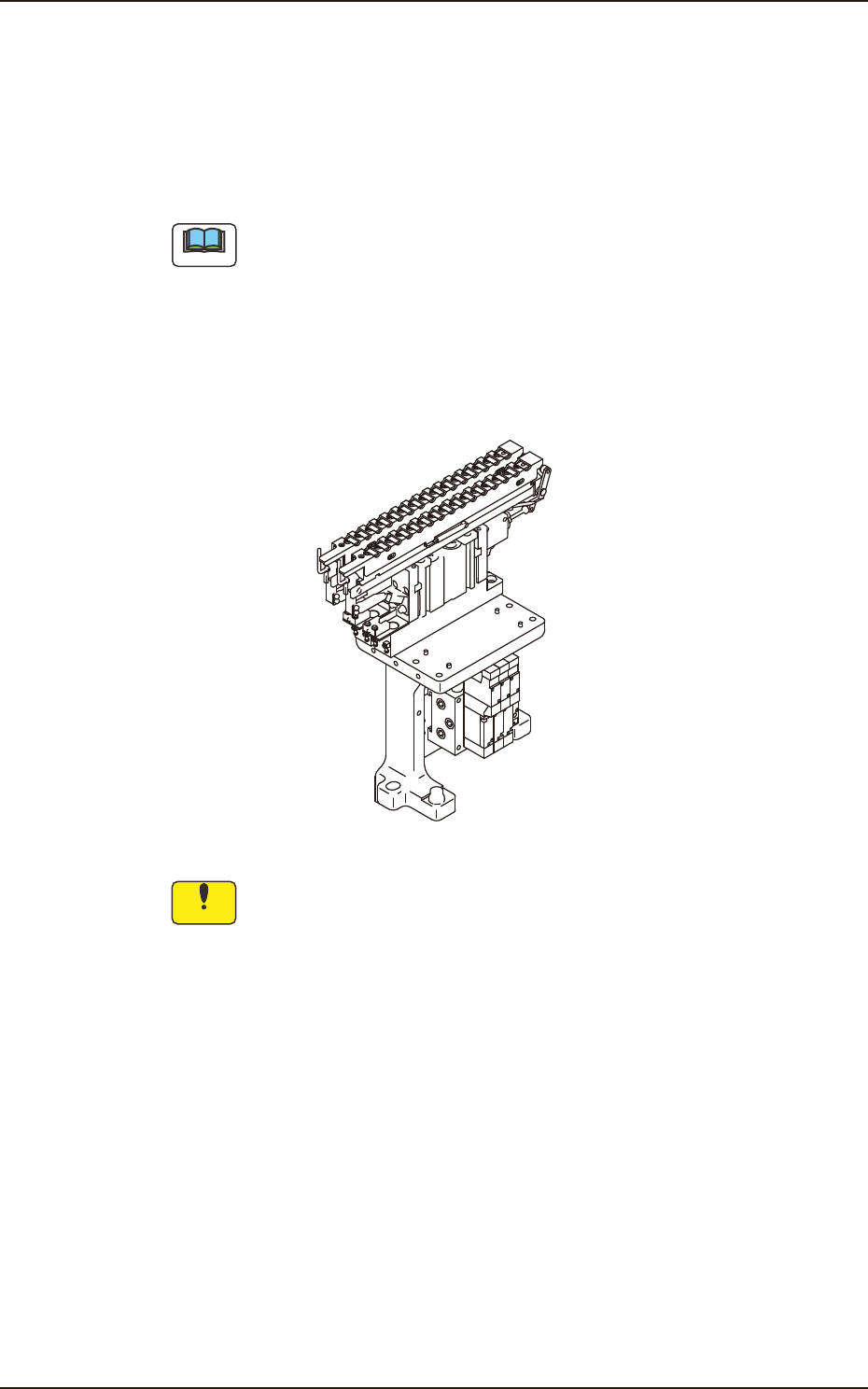

3.7 Sezione alloggio ugelli
Questa sezione è dotata di un meccanismo che permette di riporre gli ugelli di
aspirazione.
La testina di posizionamento si sposta nella zona superiore dell’alloggio ugelli, in
base al programma pattern, e preleva o ripone un ugello di aspirazione.
Note
(a) Ci sono tre tipi di alloggio: per ugelli ad alta velocità, per ugelli multi-
funzione, e per ugelli di dimensioni medie e dalla forma strana (opzionale).
Sono utilizzati in base al tipo di ugello di aspirazione da utilizzare.
(b) Ciascun blocco può essere fornito di due alloggi ugelli per ugelli ad alta
velocità, o di uno solo alloggio per ugelli multi-funzione (speciche
standard). Su ciascun blocco possono essere installati due o più alloggi
ugelli (speciche opzionali).
Alloggio ugelli ad alta velocità (aspetto) F1A23
Notice
(a) Non collocare oggetti estranei nella sezione alloggio ugelli.
Diversamente, la macchina si romperà.
(b) Non avvicinare mai oggetti magnetizzati, come calamite, agli ugelli
di aspirazione.
Diversamente, si possono vericare errori durante il prelievo e
posizionamento dei componenti.
3.7 Sezione alloggio ugelli
