3.7 Sezione alloggio ugelli
Questa sezione è dotata di un meccanismo che permette di riporre gli ugelli di
aspirazione.
La testina di posizionamento si sposta nella zona superiore dell’alloggio ugelli, in
base al programma pattern, e preleva o ripone un ugello di aspirazione.
Note
(a) Ci sono tre tipi di alloggio: per ugelli ad alta velocità, per ugelli multi-
funzione, e per ugelli di dimensioni medie e dalla forma strana (opzionale).
Sono utilizzati in base al tipo di ugello di aspirazione da utilizzare.
(b) Ciascun blocco può essere fornito di due alloggi ugelli per ugelli ad alta
velocità, o di uno solo alloggio per ugelli multi-funzione (speciche
standard). Su ciascun blocco possono essere installati due o più alloggi
ugelli (speciche opzionali).
Alloggio ugelli ad alta velocità (aspetto) F1A23
Notice
(a) Non collocare oggetti estranei nella sezione alloggio ugelli.
Diversamente, la macchina si romperà.
(b) Non avvicinare mai oggetti magnetizzati, come calamite, agli ugelli
di aspirazione.
Diversamente, si possono vericare errori durante il prelievo e
posizionamento dei componenti.
3.7 Sezione alloggio ugelli
1OM-1842
1-301303-001
3.8 Sezione Installazione carrello
Sezione Installazione carrello

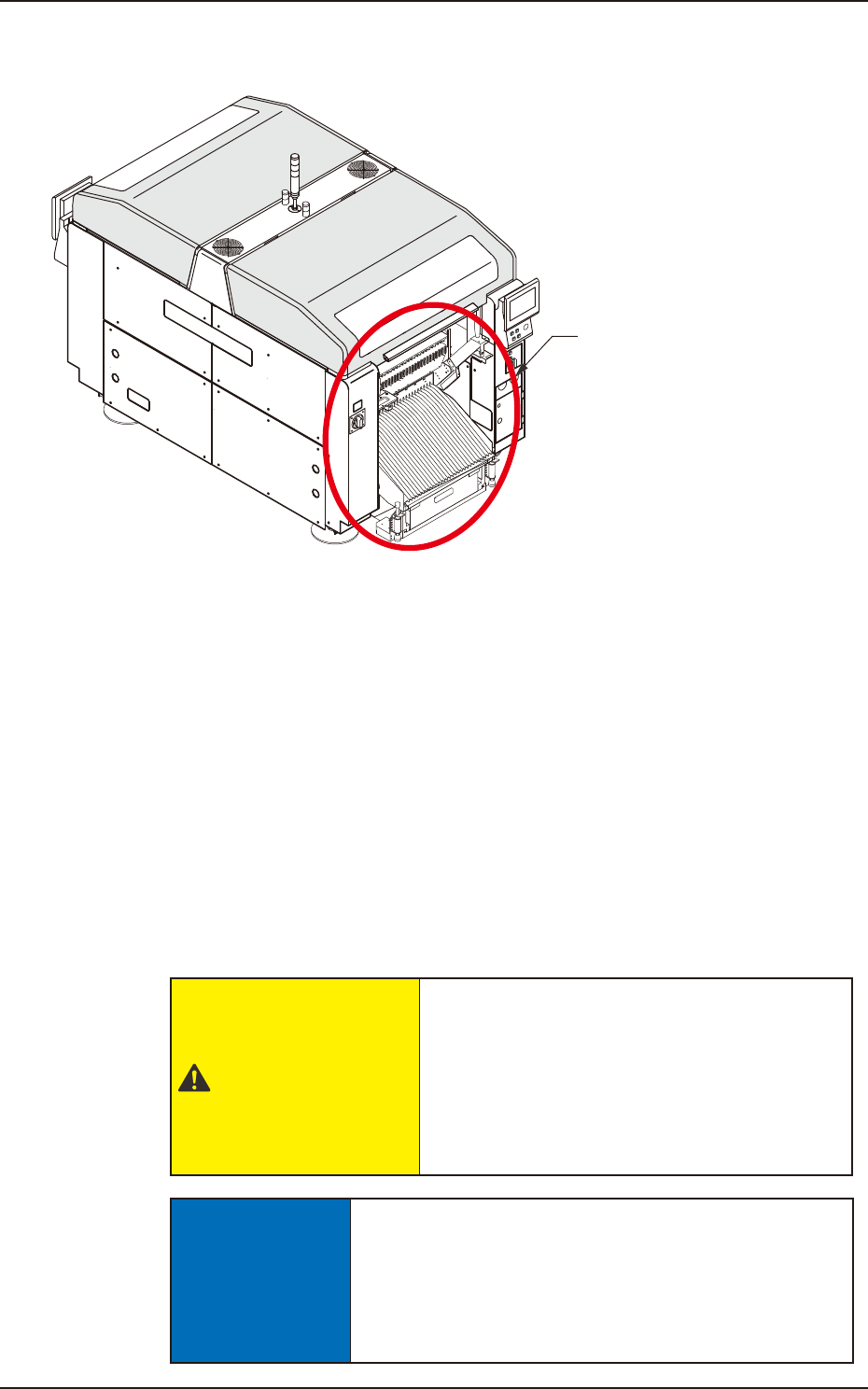

F1A24
La sezione installazione carrello è dotata di un meccanismo che permette di
installare il carrello banco caricatori. I componenti sono forniti dal caricatore a
nastro collegato sulla base caricatori nel carrello banco caricatori.
Ciascuna base caricatori è provvista di una piastra "Fdr No." che indica dove
sistemare i caricatori.
Se si verica un errore di carenza componenti, oppure se il caricatore ha dei
problemi ed i componenti non possono essere prelevati in modo sequenziale,
è selezionato l’alloggio caricatore alternativo per continuare il funzionamento
automatico. (Funzionamento caricatore alternativo).
In questo caso, può essere selezionato un altro numero di alloggio sull’asse
anteriore e posteriore.
AVVERTENZA
Assicurarsi di non fare cadere i caricatori a
nastro quando sono installati o rimossi.
Diversamente, si possono subire lesioni ai piedi e
causare danni allo stesso caricatore.
Maneggiare con cura ciascun caricatore uno alla
volta, e non farne cadere nessuno.
AVVISO
Collegare il caricatore a nastro correttamente sulla
guida della base caricatori.
Nel caso in cui il caricatore a nastro è collegato in modo
scorretto, potrebbe colpire la testina, oppure potrebbe
vericarsi un errore di prelievo.
3.8 Sezione Installazione carrello
1OM-1842
1-311303-001
3.8.1 Carrello banco caricatori
I carrelli banco caricatori sono usati per installare la base caricatori nel corpo
principale della macchina.
Utilizzando un carrello banco caricatori è possibile sostituire in una sola volta
tutta la base caricatori con un’altra.
Quando i caricatori sono preparati sul carrello di riserva, il carrello banco
caricatori può essere facilmente sostituito con quello di riserva, riducendo
notevolmente i tempi di cambio di modello (sostituzione caricatore).
Il carrello banco caricatori è dotato di una scatola riuti che può essere utilizzata
per raccogliere tutti i residui di nastro tagliati durante la fornitura dei componenti
dai caricatori a nastro.
Base del caricatore
Impugnatura
Fermo corsa
Scatola rifiuti
Fermo corsa
Connettore
F1A25
AVVISO
Se il carrello banco caricatori non è installato,
sarà lasciato uno spazio libero presso l’area di
installazione caricatore, e l'operatore sarà esposto a
pericoli.
Assicurarsi di far funzionare la macchina con il
carrello banco caricatori collegato.
3.8 Sezione Installazione carrello
