1OM-1842 1-32 1303-001 A VVER TENZA Pericoloso per le mani e le dita! • Assicurarsi di af ferrare l’impugnatura per spostare il carrello banco caricatori. • Prestare attenzione a non colpire le coperture con la mano dura…
1OM-1842
1-311303-001

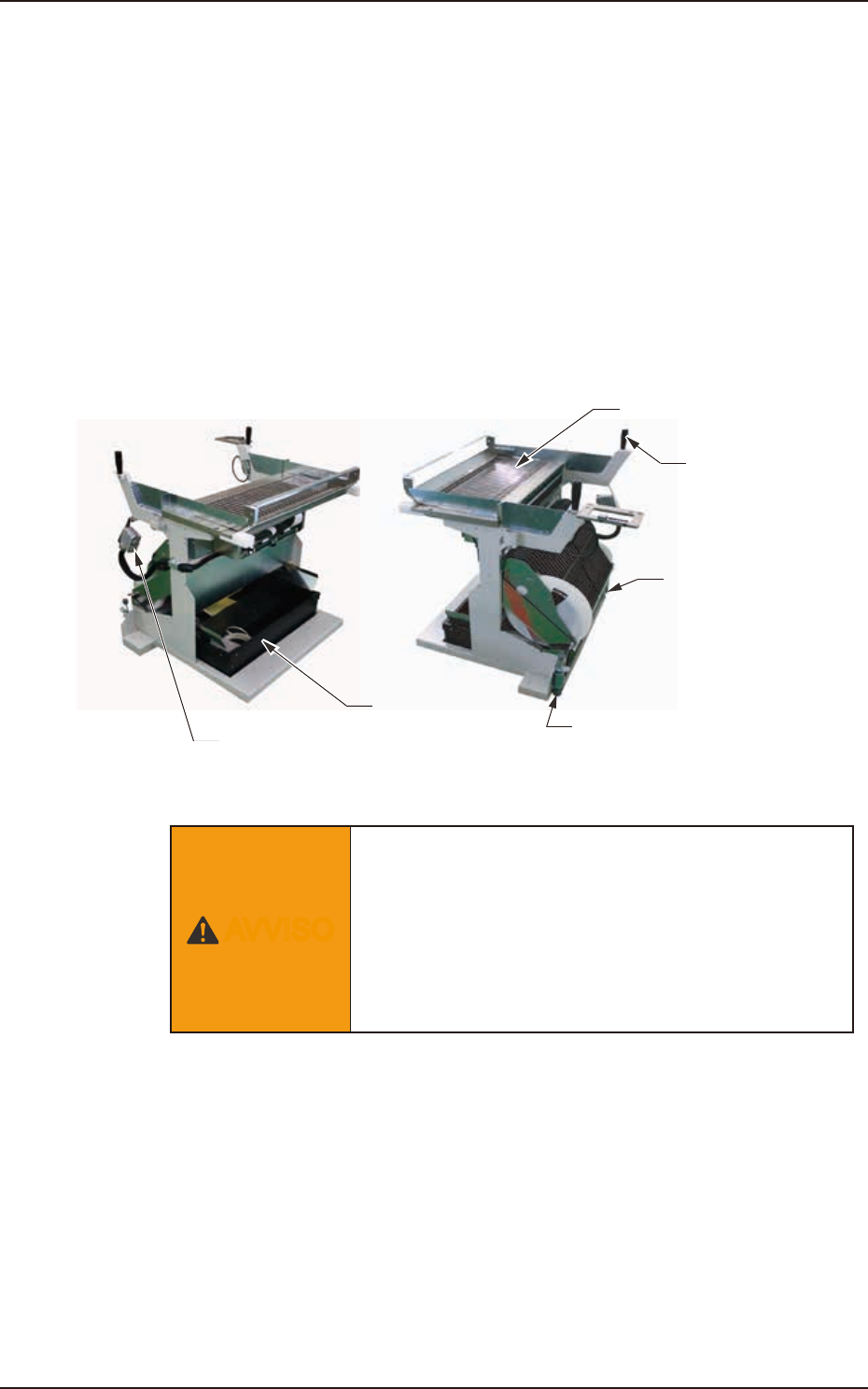

3.8.1 Carrello banco caricatori
I carrelli banco caricatori sono usati per installare la base caricatori nel corpo
principale della macchina.
Utilizzando un carrello banco caricatori è possibile sostituire in una sola volta
tutta la base caricatori con un’altra.
Quando i caricatori sono preparati sul carrello di riserva, il carrello banco
caricatori può essere facilmente sostituito con quello di riserva, riducendo
notevolmente i tempi di cambio di modello (sostituzione caricatore).
Il carrello banco caricatori è dotato di una scatola riuti che può essere utilizzata
per raccogliere tutti i residui di nastro tagliati durante la fornitura dei componenti
dai caricatori a nastro.
Base del caricatore
Impugnatura
Fermo corsa
Scatola rifiuti
Fermo corsa
Connettore
F1A25
AVVISO
Se il carrello banco caricatori non è installato,
sarà lasciato uno spazio libero presso l’area di
installazione caricatore, e l'operatore sarà esposto a
pericoli.
Assicurarsi di far funzionare la macchina con il
carrello banco caricatori collegato.
3.8 Sezione Installazione carrello
1OM-1842
1-321303-001
AVVERTENZA
Pericoloso per le mani e le dita!
• Assicurarsi di afferrare l’impugnatura per
spostare il carrello banco caricatori.
• Prestare attenzione a non colpire le coperture
con la mano durante l'installazione del carrello
banco caricatori sulla macchina principale.
Guarda dove metti i piedi!
• Prestare attenzione a non colpire il carrello
con i piedi mentre si sposta il carrello banco
caricatori.
In modo particolare, la resistenza del
movimento del carrello può cambiare
improvvisamente quando il pavimento non è
omogeneo e il carrello rimante incastrato sul
pavimento, oppure quando sono usati dei teli
ed il carrello rimane impigliato sul bordo o in
una piega del telo.
• Assicurarsi di inserire il caricatore no in
fondo.
Quando il caricatore a nastro è montato sul
carrello caricatori, assicurarsi che sia stato
inserito no in fondo e sia ssato saldamente.
Se il caricatore a nastro non è ssato in modo
sicuro potrebbe cadere, causando infortuni
alla parte inferiore della gamba o danni al
caricatore.
3.8 Sezione Installazione carrello
1OM-1842
1-331303-001

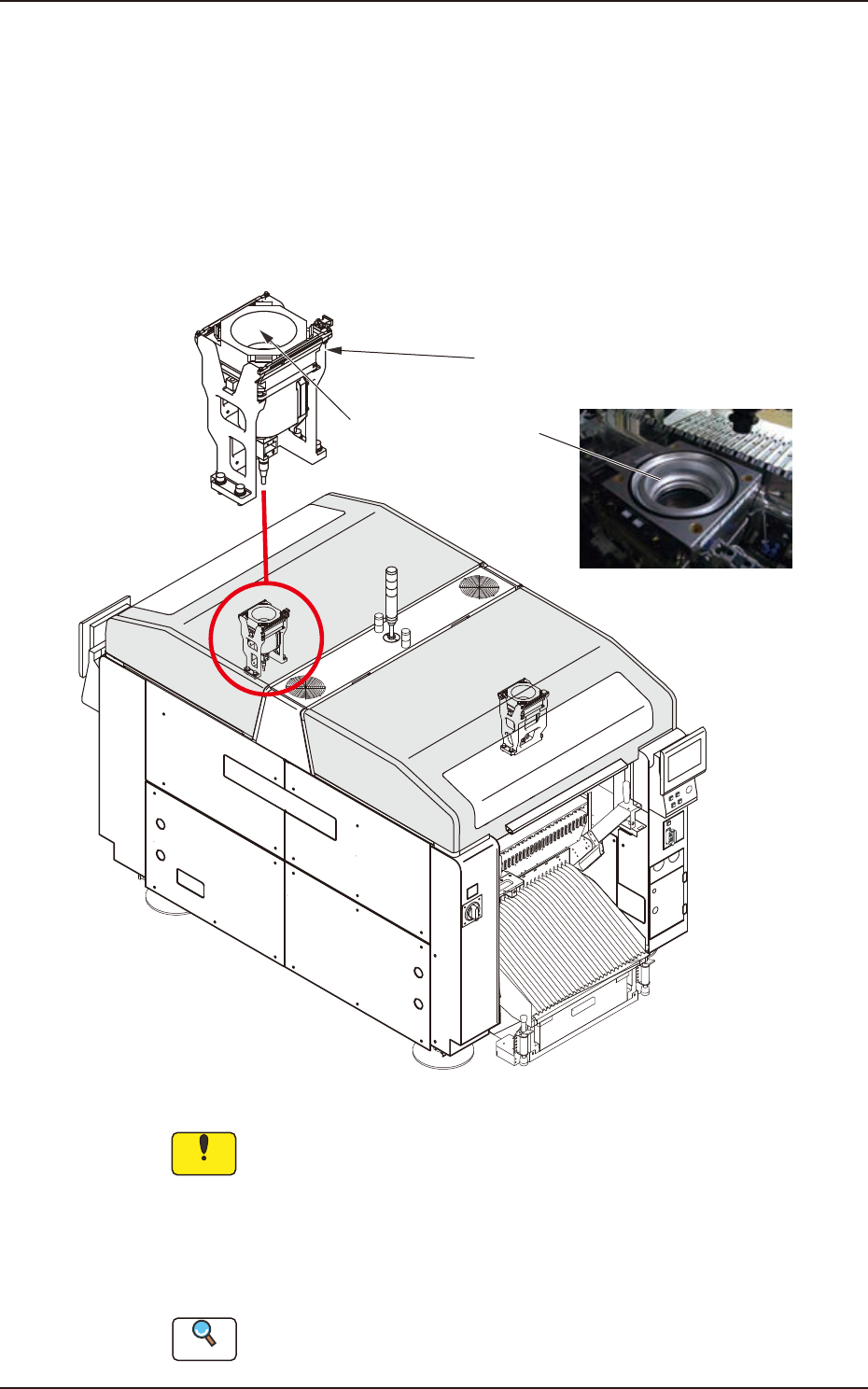

3.9 Sezione Riconoscimento componenti
Ciascun asse ha una telecamera di riconoscimento componenti ed una sorgente
luminosa per illuminare l’interno della sua area di copertura. La telecamera e la
sorgente luminosa sono utilizzate per ispezionare (riconoscere) il componente
prelevato dall’ugello di aspirazione.
I sistemi di riconoscimento anteriore e posteriore sono preparati per il
riconoscimento dei componenti. Uno di essi è selezionato automaticamente, in
base alla modalità luminosa specicata nella libreria dati dei componenti.
Cappa
(per componenti BGA)
Blocco marcatura di riferimento
F1A26
Notice
(a) Non macchiare il vetro di protezione telecamera di riconoscimento
componenti. Diversamente si potrebbe ridurre la precisione del
riconoscimento.
(b) Non mettere la mano sul blocco punti di riferimento.
Se è applicata troppa forza, il blocco punti di riferimento si potrebbe
deformare.
Reference
Quando il vetro di protezione si sporca, fare riferimento al paragrafo "3.2.3
Unità telecamera di riconoscimento" del Capitolo 1, Volume 4.
3.9 Sezione Riconoscimento componenti
