机器控制参数
1-1
1. 概要
1-1 操作概要

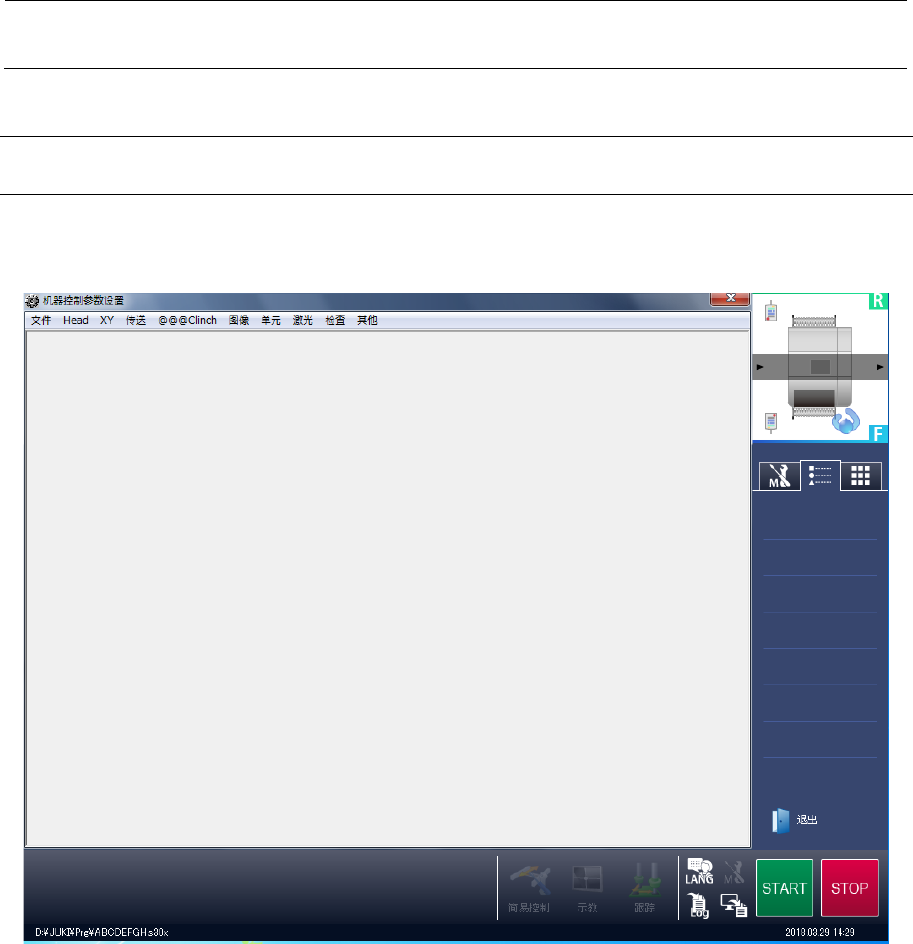

从菜单条的[维修]选择[机器控制参数设置]之后，就可以显示出以下所示的机器控制参数初期画
面。
① 起动时，读取共用存储器内的机械控制参数，在各设定画面进行显示。
② 更新了数据之后，共用存储器可以保存文件。
③ 文件输出形式是二进制形式。（文件名、文件种类可以任意地指定。）
机器控制参数
1-2
1-2 菜单构成
表 1-2-1 机器控制参数设置项目
No.
主菜单
子菜单
设定内容
1
文件
退出 结束机械控制参数。
2
Head
Head Z
轴
PTP
动作
进行
Z
轴的
PTP
动作的速度比的设置。
3
Head Z
轴
PTP
动作以外
进行
Z
轴的
PTP
以外的动作速度比的设置。
4
Head θ
轴
PTP
动作
进行
θ
轴的
PTP
动作的速度比的设置。
5
Head θ
轴
PTP
动作以外
进行
θ
轴的
PTP
以外的动作速度比的设置。
6
Head ZA
轴
PTP
动作
进行
ZA
轴的
PTP
动作的速度比的设置。
7
Head ZA
轴
PTP
动作以外
进行
ZA
轴的
PTP
以外的动作速度比的设置。
8 交换吸嘴 进行同时更换吸嘴的范围、更换吸嘴时的吸嘴长度检测高度
等的设置。
9
真空校准 进行真空校准的设置。
10
真空时间 进行对于各种元件的各种真空同步时间的设置。
11 真空时间转换表 对于各元件的适用最大元件尺寸和各种元件真空同步时间表
的目录的设置。
12
设置真空泵校准
进行真空泵校准的设置｡
13
过滤器弄脏判定值 进行过滤不良判断值的设置。
14
Z
轴高度控制 进行与
Z
轴的高度相关的设置。
15 校正控制参数
进行校正控制参数（吸取位置自动校正、吸嘴旋转中心校正）
的设置。
16
HMS
测定参数设定
设置
HMS
测定时的参数。
17
轴动作时间调整 设置轴动作时间的参数｡
18
转矩控制参数
设置
Z
轴转矩控制时的参数。
19
插入异常检测
设置插入异常检测的参数。
20
过负载检测设定
设置过负载检测设置的参数。
21
XY
X
轴
PTP
动作
进行
X
轴的
PTP
动作的轴控制参数和移动结束触发器的设置。
22 X轴PTP动作以外 进行X轴的PTP以外的动作的轴控制参数和结束触发器的设
置。
23
Y
轴
PTP
动作
进行
Y
轴的
PTP
动作的轴控制参数和移动结束触发器的设置。
24 Y轴PTP动作以外 进行Y轴的PTP以外的动作的轴控制参数和结束触发器的设
置。
25
系统参数
进行定位板系统参数的设置。
26
伺服参数
进行伺服参数的设置。
27
控制参数
进行控制参数的设置。
28
增益表
进行
X
轴、
Y
轴的增益表的设置。
29
示教步骤控制 进行示教步骤控制的设置。
30
预热速度详细设置 进行预热用速度的设置。
31
轴分割台设定
进行轴分割表的设置。
32
设定速度连动增益切换参数
进行速度连动增益切换参数的设置。
33
传送 支撑台
进行支撑台数据的设置。
34
传送马达
进行各传送缓冲器的电动机数据的设置。
35
AWC
马达
进行
AWC
马达数据的设置。
36
设定传送规格
进行传送的各种时间设置。
37
传送幅度控制数据
对双通道传送时的传送轨道标记识别参数进行设置。
38 弯脚固定 CX轴PTP动作 进行CX轴PTP动作的轴控制参数，以及移动结束触发器的设
置。
39 CX轴PTP动作以外 进行CX轴PTP以外动作的轴控制参数，以及结束触发器的设
置。
机器控制参数
1-3
40 CY轴PTP动作 进行CY轴PTP动作的轴控制参数，以及移动结束触发器的设
置。
41 CY轴PTP动作以外 进行CY轴PTP以外动作的轴控制参数，以及结束触发器的设
置。
42 CZ轴PTP动作 进行CZ轴PTP动作的速度比的设置。
43
CZ
轴
PTP
动作以外
进行
CZ
轴
PTP
以外动作的速度比的设置。
44
CT
轴
PTP
动作
进行
CT
轴
PTP
动作的速度比的设置。
45
CT
轴
PTP
动作以外
进行
CT
轴
PTP
以外动作的速度比的设置。
46
CC
轴
PTP
动作
进行
CC
轴
PTP
动作的速度比的设置。
47
CC
轴
PTP
动作以外
进行
CC
轴
PTP
以外动作的速度比的设置。
48
弯脚固定动作参数
进行弯脚固定动作参数的设置。
49
图像
OCC
照明模式
进行
OCC
的照明图案的设置。
50
3D
传感器控制
进行
3D
传感器的参数的设置。
51
OCC
坏板标记
进行
OCC
坏板标记的参数设置。
52
数字放大
进行数字放大的参数设置。
53
二次元形码自动识别设置
进行二维条形码自动识别值的设置。
54
设置焊锡偏移校正
进行焊锡偏移用校正值的设置｡
55
自动识别设置吸取位置
进行送料器的照明数据以及摄像机增益的设置。
56
设置校准标记
进行校准标记的设置｡
57
单元
ATC
进行
ATC
的设置。
58
UPS
信息 进行停电时的待机时间的设置。
59
供料器送料台 进行供料器送料信息的设置。
60
温度补正默认值设置
进行温度补正默认值的设置
61
设置切割参数
进行切带机参数的设置｡
62
负荷吸嘴检测控制数据
对进行低负荷吸嘴检测时的动作参数进行设置。
63
圆型供料器马达速度
进行圆型供料器马达速度的设置。
64
圆型供料器时间设置
进行圆型供料器时间的设置。
65
径向供料器设置
进行径向供料器参数的设置。
66
卧式供料器设置
进行卧式供料器参数的设置。
67
引脚矫正设置
进行引脚矫正参数的设置。
68
多针引脚矫正设置
进行多针引脚矫正参数的设置。
69
激光 激光信息 进行激光信息的设置。
70
元件阈值 进行各种阈值的设置。
71
检查 识别检查等待时间
进行识别和检查时的各种时间设置。
72 元件检查信息 进行元件检查（元件姿势检查、间距偏差、芯片站立）的设
置。
73
FCS
生产控制参数 进行
FCS
生产控制参数的设置。
74
其他 吸嘴信息
进行吸嘴信息的设置。
75
插入元件设置
进行插入元件参数的设置。
76
其他
进行其他的设置。
