Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 101 MODEL TIM-5200F/R 0307-001 QD-1 2 unit/1 machine 1 630 081 4590 FRAME(BOX) 1 805QD-010-001 2 630 083 6271 PLA TE(R) 1 805QD-010-002 3 630 083 6288 PLA TE(L) 1 805QD-0…

100%1 / 212
100
MODEL TIM-5200F/R
0307-001
フィ－ダベ－ス部 FEEDER BASE SECTION

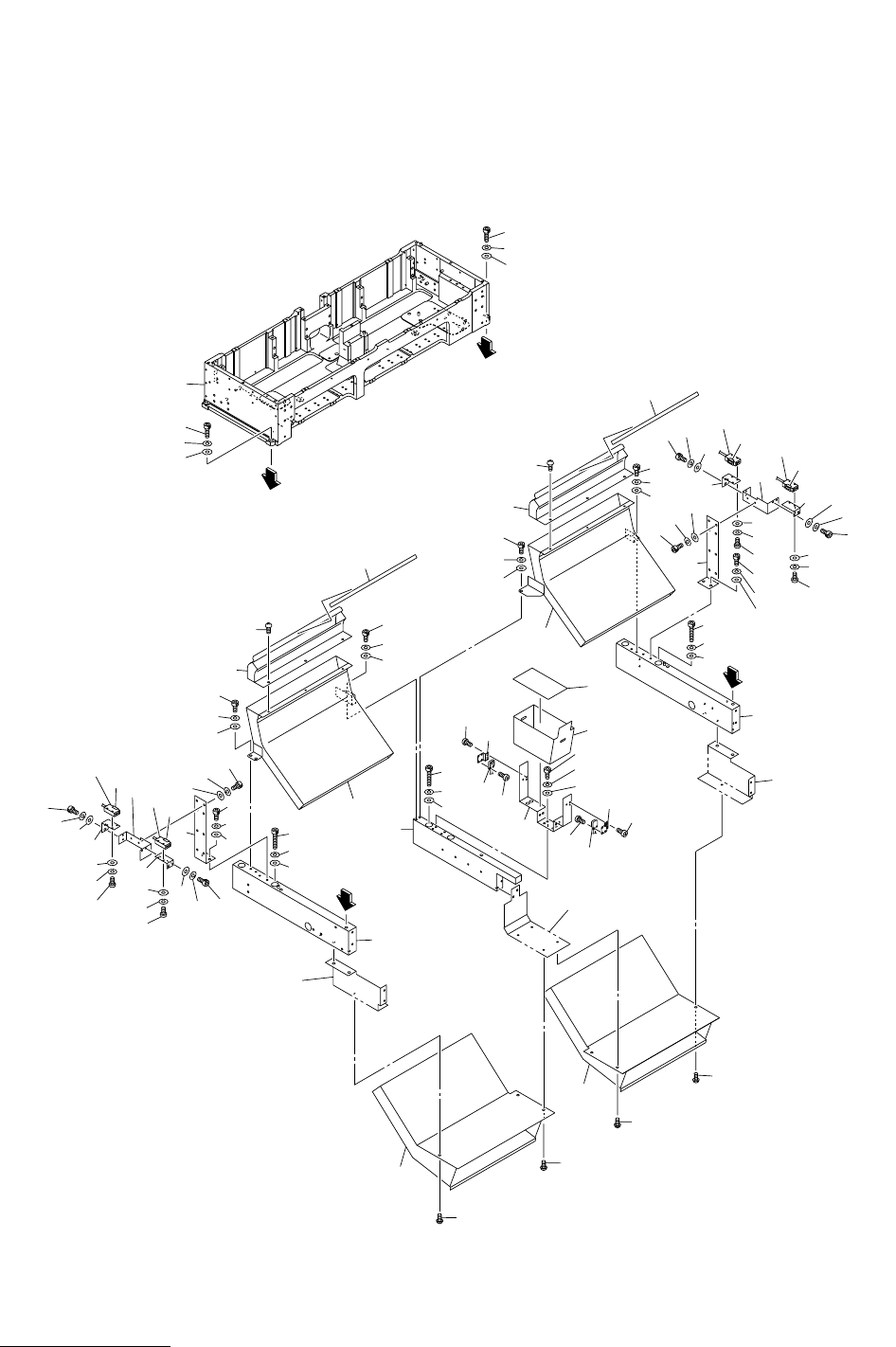

Fig. QD-1 ベ－スボックス Base Box
44
42
41
63
62
61
63
62
61
81
82
83
53
52
51
43
B
2
25
22
42
41
63
62
92
24
24
92
4
A
3
64
64
64
64
14
20
61
43
42
41
63
29
74
18
62
61
6
63
62
61
43
42
41
53
26
27
8
26
27
52
51
81
82
83
81
12
82
83
63
62
61
7
73
72
71
71
72
73
10
28
91
91
28
81
82
83
73
72
71
71
11
26
9
72
73
26
63
62
61
7
10
5
44
1
42
41
74
18
29
B
A
See Fig.QD-4
Key No.301
See Fig.QD-4
Key No.303
See Fig.QD-4
Key No.302
27
27
15
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
101
MODEL TIM-5200F/R
0307-001
QD-1 2 unit/1 machine
1 630 081 4590 FRAME(BOX) 1 805QD-010-001
2 630 083 6271 PLATE(R) 1 805QD-010-002
3 630 083 6288 PLATE(L) 1 805QD-010-003
4 630 083 6295 PLATE(C) 1 805QD-010-004
5 630 083 6301 GUIDE(R) 1 805QD-010-005
6 630 083 6318 GUIDE(L) 1 805QD-010-006
7 630 083 6325 BRACKET 2 805QD-010-007
8 630 081 5016 BRACKET 1 805QD-010-008
9 630 081 5030 BRACKET 1 805QD-010-009
10 630 081 5047 BRACKET 2 805QD-010-010
11 630 079 4403 BRACKET 1 805QD-010-011
12 630 079 4427 BRACKET 1 805QD-010-012
14 630 088 7969 GUIDE(R) 1 805QD-010-014
15 630 088 7976 GUIDE(L) 1 805QD-010-015
18 630 083 6530 CHUTE 2 805QD-010-018
20 630 086 1495 BRACKET 1 805QD-010-020
22 630 083 6394 BOX(NG) 1 805QD-010-022
24 630 076 3225 SENSOR,PELEC 1 E3T-FT11 805QD-010-024
25 630 081 8703 SHEET 1 805QD-010-025
26 630 069 6592 SENSOR,PELEC 2 BPH053,053T,BPH054,054T,
BPH055,055T,BPH056,056T,
#HPA-T21 805QD-010-026
27 630 069 8664 SENSOR(ACCESSORY) 2 805QD-010-027
28 630 076 3256 BRACKET 2 805QD-010-028
29 630 076 8503 NAME PLATE,INDEX 1 805QD-010-029
41 411 141 4503 WASHER V 8X17X1.6 11 FW8
42 411 141 3100 WASHER SPR 8 11 SW8
43 630 000 8081 BOLT,HEX-SCT 6 M8X60
44 630 000 8029 BOLT,HEX-SCT 5 M8X25
51 411 141 4305 WASHER V 6X12.5X1.6 4 FW6
52 411 141 3001 WASHER SPR 6 4 SW6
53 630 000 7886 BOLT,HEX-SCT 4 M6X16
61 411 141 4107 WASHER V 5X10X1 12 FW5
62 411 141 6705 WASHER SPR 5 12 SW5
63 630 000 7749 BOLT,HEX-SCT 14 M5X10
64 411 140 8007 SCR TRS 5X6 6 M5X6 TRS
71 411 141 4008 WASHER V 4X9X0.8 8 FW4
72 411 141 2905 WASHER SPR 4 8 SW4
73 630 000 7619 BOLT,HEX-SCT 8 M4X8
74 411 051 1708 SCR TRS 4X6 8 M4X6 TRS
81 411 141 3902 WASHER V 3X7X0.5 8 FW3
82 411 141 2806 WASHER SPR 3 8 SW3
83 411 040 7803 SCR PAN 3X12 8 M3X12 PAN
91 411 125 5403 SCR PAN 2X4 4 M2X4 PAN
92 411 140 6300 SCR PAN 2X8 4 M2X8 PAN
102
MODEL TIM-5200F/R
0307-001
フィ－ダベ－ス部 FEEDER BASE SECTION

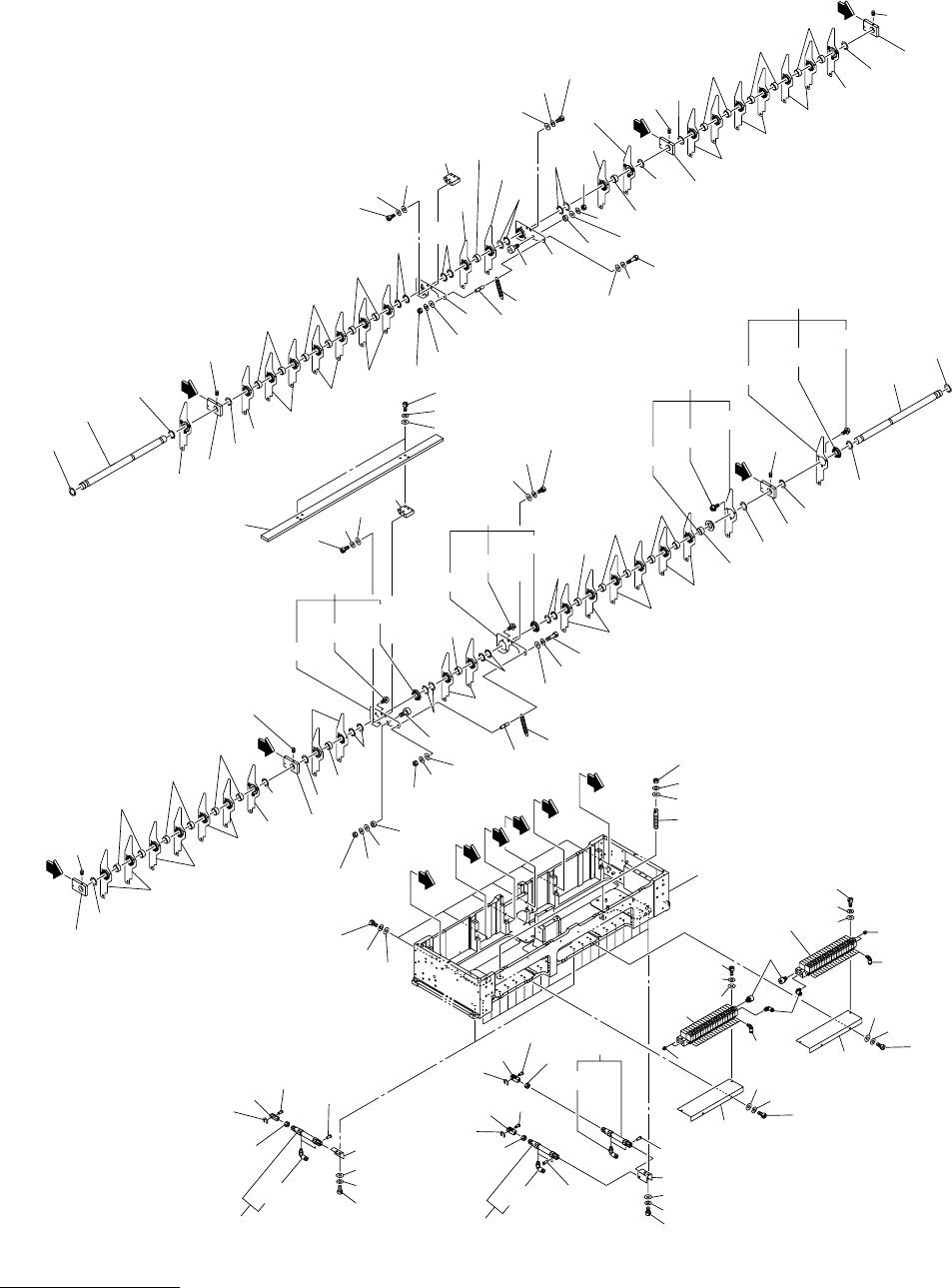

Fig. QD-2 テ－プ送りレバ－ Tape Feed Lever
