Key No. PART No. PART NAME Q’ty REMARKS
NOTE
104
MODEL TIM-5200F/R
0307-001
QD-2 2 unit/1 machine
169 630 000 8944 SET SCREW 6 M5X6 SET
171 411 141 0505 NUT HEX 5 38 M5
172 411 141 4008 WASHER V 4X9X0.8 8 FW4
173 411 141 2905 WASHER SPR 4 8 SW4
174 630 000 7718 BOLT,HEX-SCT 2 M4X45
175 630 000 7671 BOLT,HEX-SCT 4 M4X25
176 630 000 7626 BOLT,HEX-SCT 4 M4X10
181 411 119 2104 WASHER V 4X9X0.8 4 FW4 F
182 411 008 1706 WASHER SPR 4 4 SW4 F
184 411 054 8506 NUT HEX 4 2 M4 F
196 411 001 0201 RING E 5 38
197 411 141 8907 RING C 20 2
MEMO
106
MODEL TIM-5200F/R
0307-001

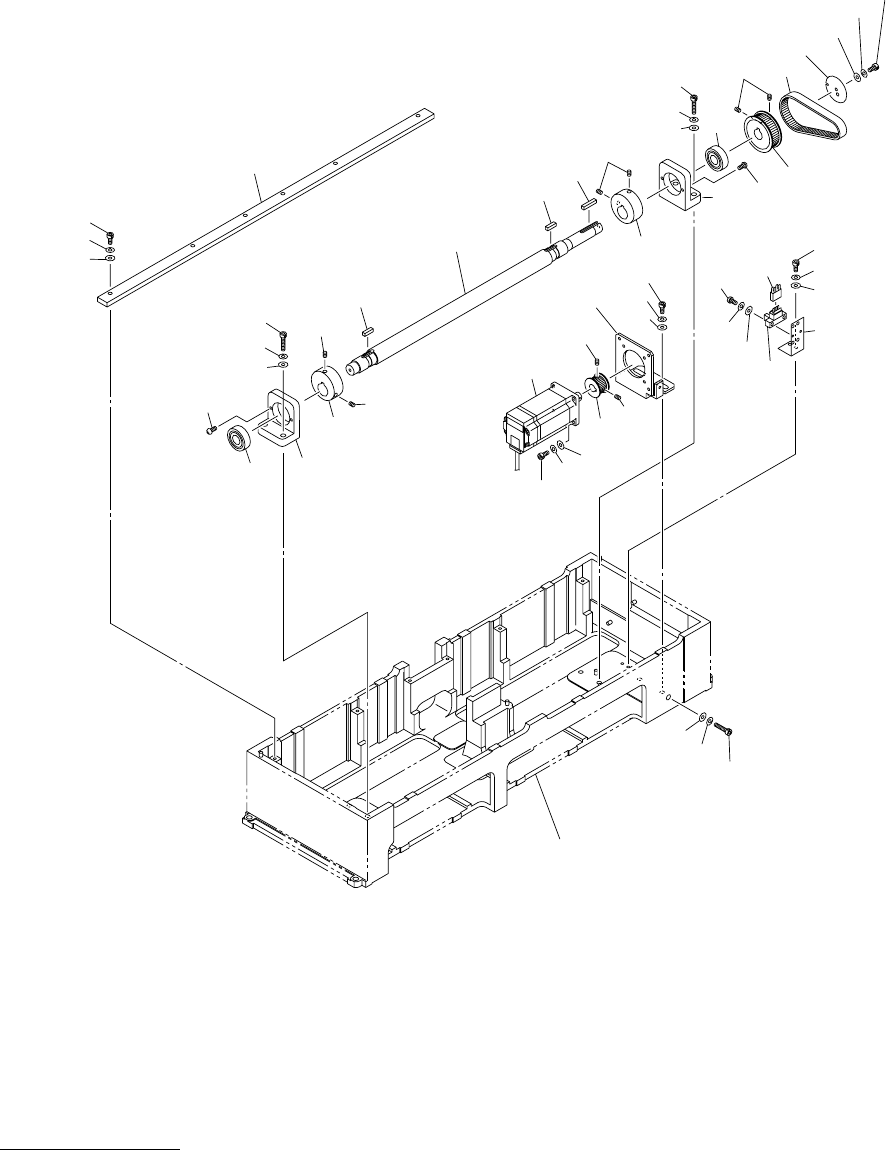

フィ－ダベ－ス部 FEEDEER BASE SECTION
Fig. QD-3 カム駆動部 Cam Driver
205
266
267
269
213
292
210
291
214
215
201
215
291
257
258
256
267
268
266
217
203
288
219
287
286
271
272
273
209
292
208
212
266
267
268
292
290
291
202
204
210
290
211
257
256
258
257
256
259
267
266
206
269
204
202
See Fig.QD-1
Key No.1
