P-0192-001.pdf - 第13页
Key No. P AR T No. P AR T NAME Q’ ty REMARKS NOTE 11 MODEL TIM-5200F/R 0307-001 B-2 101 630 070 2194 AIR LINE EQPT 1 #A3-228278- 805B--010-101 102 630 097 4713 AIR LINE EQPT(REGULA TOR) 1 805B--010-102 105 630 003 8248 P…
10
MODEL TIM-5200F/R
0307-001
ベースフレーム部 BASE FRAME SECTION

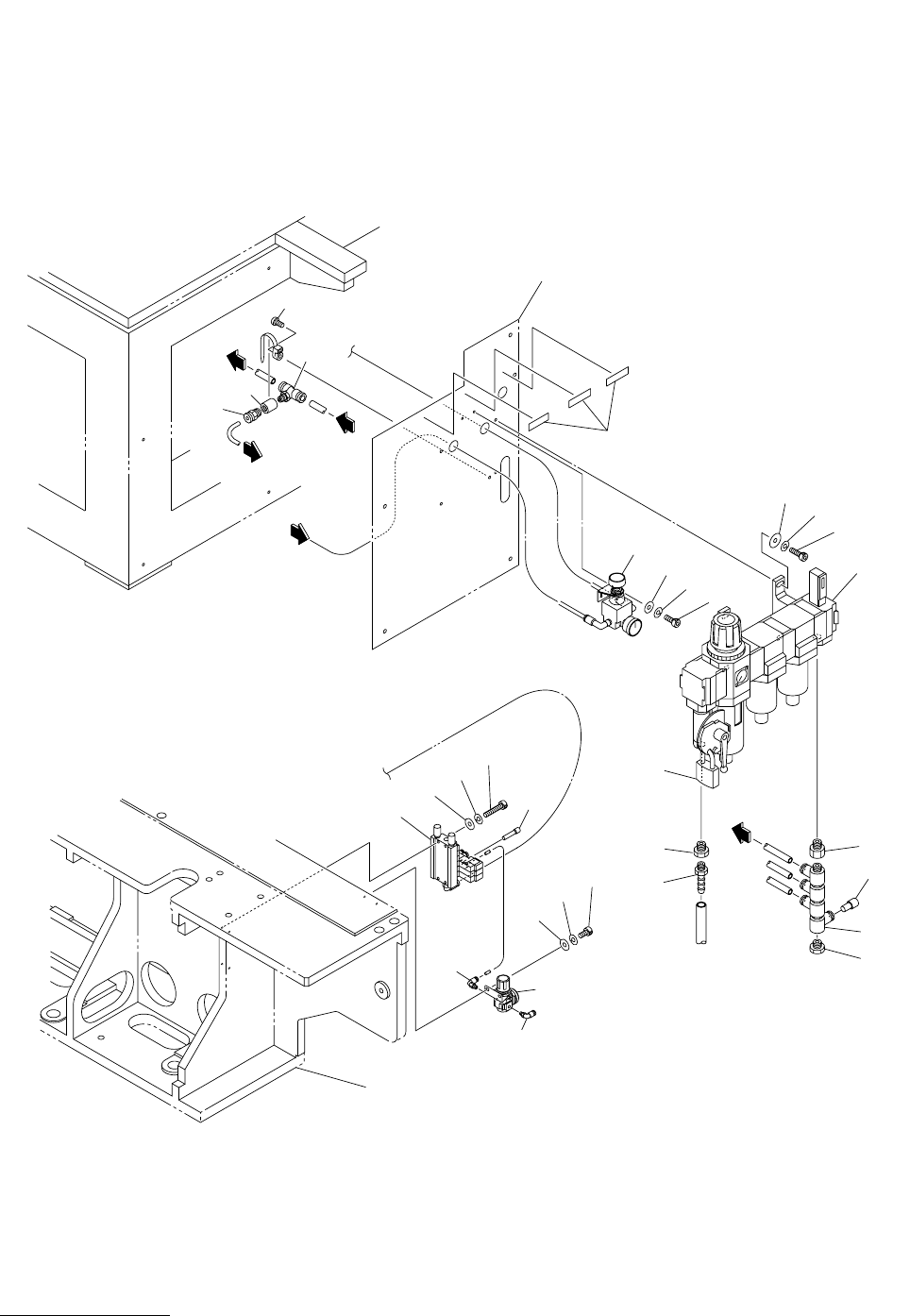

Fig. B-2 エア源 Air Source
See Fig B-1
Key No.1
See Fig G-5
Key No.411
See Fig B-1
Key No.2
171
102
172
173
B
A
C
121
120
170
122
122
171
172
173
111
112
171
172
176
123
113
165
167
169
101
107
126
106
105
124
A
125
108
C
119
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
11
MODEL TIM-5200F/R
0307-001
B-2
101 630 070 2194 AIR LINE EQPT 1 #A3-228278- 805B--010-101
102 630 097 4713 AIR LINE EQPT(REGULATOR) 1 805B--010-102
105 630 003 8248 PIPE FITTINGS 1 805B--010-105
106 630 003 8224 PIPE FITTINGS 4 805B--010-106
107 630 003 8231 PIPE FITTINGS 1 805B--010-107
108 630 053 4917 MECH PARTS (PADLOCK) 1 805B--010-108
109 630 099 6234 BRACKET 1 805B--010-009
111 630 072 1546 AIR LINE EQPT 1 805B--010-111
112 630 120 8688 VALVE 1 -YSV32A,32B,-YSV31A,31B,
-YSV33A,33B 805B--010-112
113 630 084 9554 NAME PLATE,PARTS 1 805B--010-113
119 630 003 7579 PIPE FITTINGS 1
120 630 003 7937 PIPE FITTINGS 1
121 630 003 7036 PIPE FITTINGS 1
122 630 003 7265 PIPE FITTINGS 2
123 630 003 7791 PIPE FITTINGS 1
124 630 003 8033 PIPE FITTINGS 1
125 630 008 0285 PIPE FITTINGS 1
126 630 003 7814 PIPE FITTINGS 1
130 630 106 6882 PIPE FITTINGS 2 805B--010-230
165 630 001 0220 WASHER 4 BW5
167 411 141 6705 WASHER SPR 5 4 SW5
169 630 000 7770 BOLT,HEX-SCT 4 M5X20
171 411 141 4008 WASHER V 4X9X0.8 8 FW4
172 411 141 2905 WASHER SPR 4 8 SW4
173 630 000 7657 BOLT,HEX-SCT 4 M4X16
176 630 000 7688 BOLT,HEX-SCT 4 M4X30
12
MODEL TIM-5200F/R
0307-001
ベースフレーム部 BASE FRAME SECTION

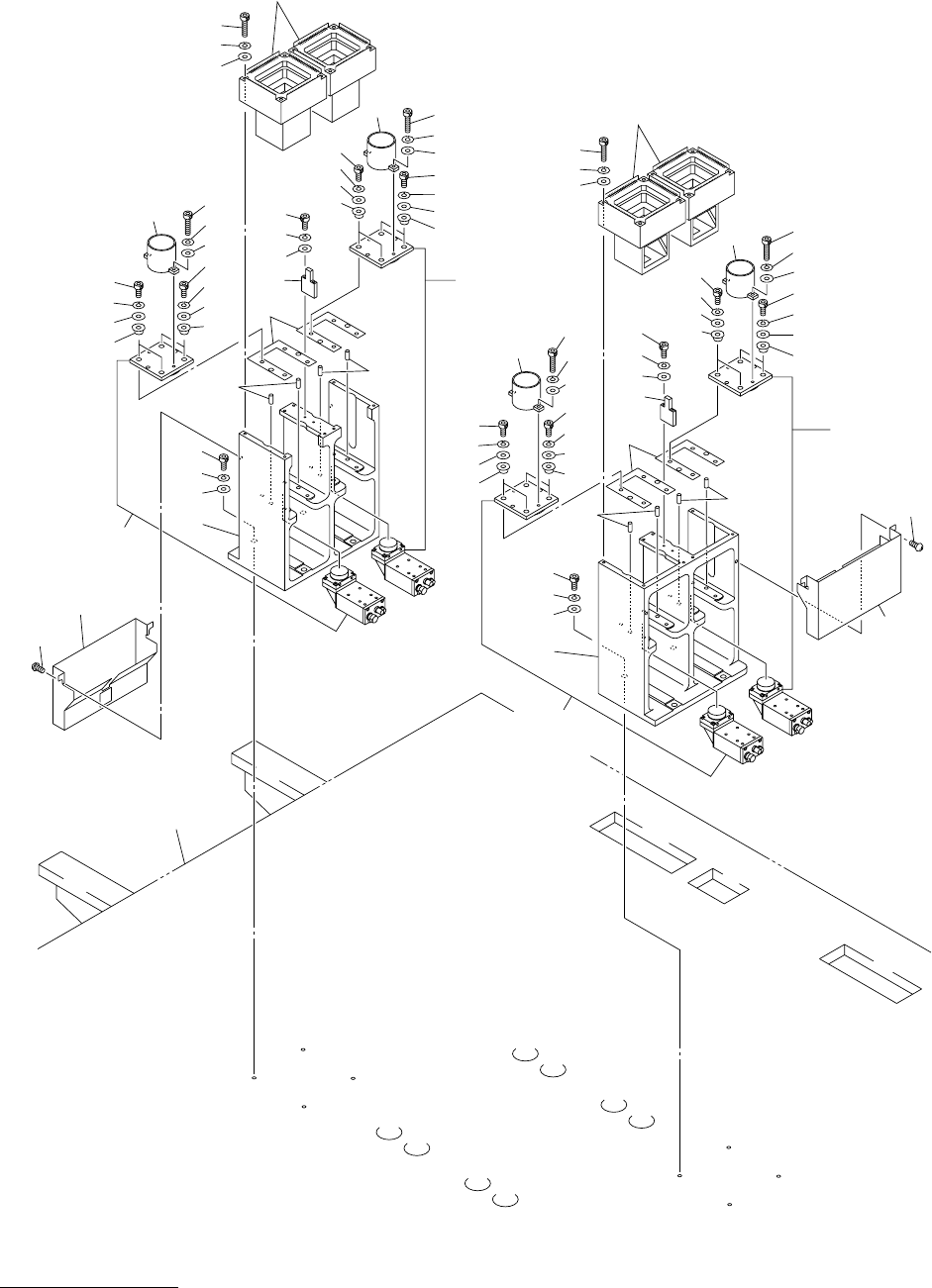

Fig. B-4 部品認識カメラ Component Recognition Camera
351
375
372
371
369
367
366
352
375
372
371
369
367
366
352
369
367
366
352
369
367
366
363
306
308
395
308
395
362
361
303
352
383
382
381
380
302
301
375
372
371
369
367
366
352
369
367
366
352
301
301
375
372
371
369
367
366
352
369
367
366
352
301
See Fig.B-1
Key No.1
376
372
371
351
383
382
381
380
302
306
363
362
361
304
306
306
CM-5001
5004
~
CM-5001
5004
~
CM-5001
5004
~
CM-5001
5004
~
376
372
371
